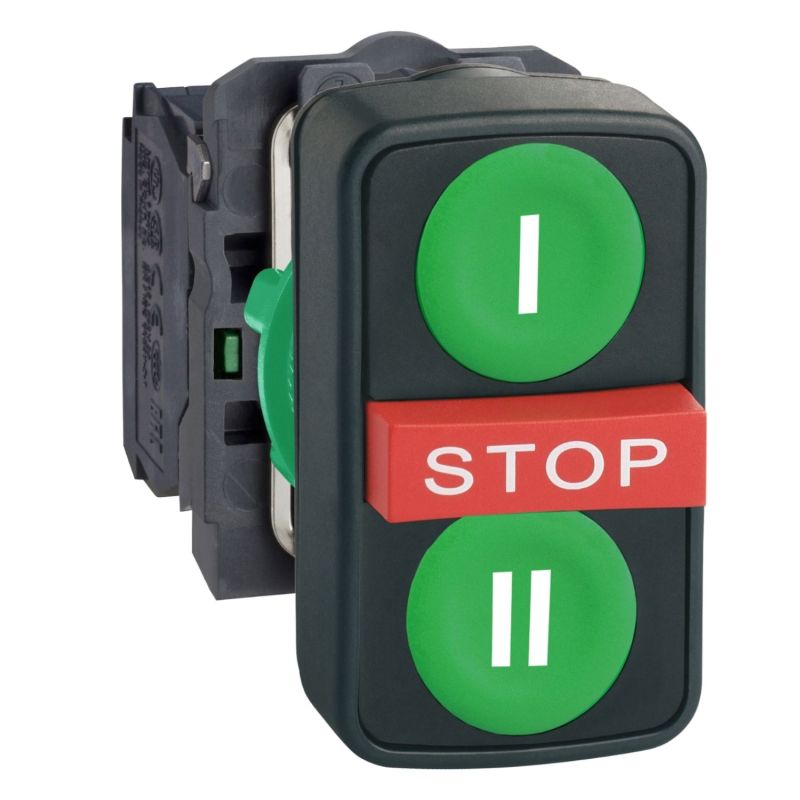

XB5AA731327 Schneider - Harmony XB5 - bouton 3 touches complet - vert/vert/rouge - 2NO+1NF

Bouton triple touche Schneider Harmony XB5AA731327 : la commande complète de moteur à deux vitesses ou deux sens

Le bouton triple touche XB5AA731327 appartient à la gamme Harmony XB5 de Schneider Electric, version collerette plastique de la célèbre gamme Harmony. Ce modèle se distingue radicalement de tous les autres boutons XB5 par son format rectangulaire à trois touches : sur un seul perçage de Ø22 mm, vous obtenez deux commandes de marche distinctes (touches « I » et « II » vertes) et une commande d'arrêt centrale (touche « STOP » rouge). C'est la configuration métier idéale pour piloter les moteurs à deux vitesses, les inverseurs de sens de marche, les commandes de levage et tous les équipements nécessitant deux modes de fonctionnement avec un arrêt commun.

Le concept du bouton triple touche : 3 commandes, 1 perçage

Sur un pupitre de commande classique, équiper un moteur à deux vitesses ou un inverseur de sens nécessite traditionnellement trois boutons distincts, donc trois perçages, trois câblages et trois références à gérer en stock. Le XB5AA731327 repense cette approche en intégrant les trois fonctions dans un appareil unique au format rectangulaire :

• Un seul perçage Ø22 mm au lieu de trois : gain de place considérable sur le pupitre
• Une seule fixation à monter, gain de temps majeur à l'installation
• Une seule référence à gérer en stock plutôt que trois
• Un câblage groupé sur un même appareil, plus simple et plus rapide
• Une cohérence visuelle parfaite entre les trois commandes
• Une réduction du coût total à la fois en matériel et en main-d'œuvre

Une ergonomie pensée pour la sécurité

La conception du XB5AA731327 intègre une asymétrie volontaire entre les touches qui n'est pas anodine :

• Les touches de marche (« I » et « II » vertes) sont affleurantes : elles sont protégées contre les appuis accidentels par leur position au ras de la collerette
• La touche d'arrêt (« STOP » rouge) est dépassante et centrale : elle est immédiatement accessible et facile à actionner même dans l'urgence ou en aveugle

Cette différenciation ergonomique est une bonne pratique reconnue de l'industrie : on ne change pas de vitesse ou de sens par accident, mais on doit pouvoir tout arrêter sans réfléchir. La position centrale de la touche STOP optimise l'accessibilité quel que soit le sens d'approche de la main de l'opérateur.

Cas d'usage typiques du XB5AA731327

Le bouton triple touche I / II / STOP correspond à des configurations métier très précises et très courantes dans certains secteurs :

Commande de moteur à deux vitesses

• « I » = marche en petite vitesse (PV)
• « II » = marche en grande vitesse (GV)
• « STOP » = arrêt

Configuration classique pour les moteurs Dahlander, à enroulements séparés ou pilotés par variateur. Très utilisée sur les ventilateurs, pompes, broyeurs, agitateurs et systèmes de transport.

Inverseur de sens de marche

• « I » = marche avant (sens 1)
• « II » = marche arrière (sens 2)
• « STOP » = arrêt

Configuration idéale pour les convoyeurs réversibles, tables tournantes, vis sans fin, mélangeurs et équipements de manutention.

Commande de levage et manutention

• « I » = montée
• « II » = descente
• « STOP » = arrêt

Configuration de référence pour les ponts roulants, palans, monte-charges, plateformes élévatrices, treuils et appareils de levage. La conception ergonomique avec STOP central est particulièrement appréciée pour ces applications où la sécurité est primordiale.

Autres usages métier

• Vannes motorisées : ouverture / fermeture / arrêt
• Portes industrielles et portails motorisés
• Bras de levée et systèmes de basculement
• Translation de chariots sur rail

Marquage normalisé : « I », « II » et « STOP »

Le XB5AA731327 utilise une signalétique combinée pour distinguer clairement les trois fonctions :

• « I » et « II » : symboles standards de la norme CEI 60417 pour désigner les positions de marche, gravés en blanc sur vert
• « STOP » : mot complet en lettres capitales gravé en blanc sur rouge — choix intentionnel de Schneider pour ce modèle triple touche, qui garantit une compréhension immédiate sans ambiguïté y compris pour des opérateurs non habitués à la signalétique « O »

L'avantage du marquage gravé d'usine

Les inscriptions « I », « II » et « STOP » sont gravées directement dans la matière des touches, ce qui présente plusieurs avantages décisifs :

• Durabilité : le marquage est imprimé dans la matière, il ne peut ni s'effacer ni se décoller
• Conformité immédiate aux standards de signalisation industrielle
• Lecture optimale : les contrastes blanc/vert et blanc/rouge sont calibrés pour une visibilité maximale
• Compatibilité internationale : le mot « STOP » est universellement compris dans toutes les langues industrielles
• Esthétique professionnelle : intégration parfaite, sans débord d'étiquette
• Résistance aux contraintes : aucune dégradation lors de nettoyages haute pression

Le bloc 2NO + 1NF à ouverture positive : la configuration logique pour 3 fonctions

Le XB5AA731327 est équipé d'un bloc de contact 2NO + 1NF avec ouverture positive sur le NF, conformément à la CEI 60947-5-1 annexe K. Cette configuration correspond directement à la fonction de chacune des trois touches :

• 1er contact NO : associé à la touche verte « I » — se ferme à l'appui pour activer la première commande de marche (vitesse 1, sens 1, montée, etc.)
• 2e contact NO : associé à la touche verte « II » — se ferme à l'appui pour activer la seconde commande de marche (vitesse 2, sens 2, descente, etc.)
• Contact NF (11-12) à ouverture positive : associé à la touche rouge « STOP » — s'ouvre à l'appui pour couper le circuit de commande commun

L'ouverture positive : un gage de sécurité électrique

Le contact NF à ouverture positive est la configuration recommandée pour toutes les fonctions de sécurité. Lorsque l'opérateur appuie sur la touche STOP, l'ouverture du contact est garantie mécaniquement, sans dépendre uniquement d'un ressort qui pourrait défaillir ou de contacts qui pourraient se souder. Cette caractéristique est essentielle dans les commandes de levage, où la fiabilité de l'arrêt conditionne la sécurité des charges et des opérateurs.

Double mode de raccordement : vis-étrier ou bornes à ressort

Le XB5AA731327 propose une flexibilité de raccordement appréciable avec deux modes au choix :

• Bornes à vis-étrier : la solution traditionnelle, avec couple de serrage de 0,8 à 1,2 N.m, compatible avec une large gamme de tournevis (Philips n°1, Pozidriv n°1, plat Ø4 mm ou Ø5,5 mm, JIS n°1)
• Bornes à ressort : la solution moderne, avec maintien automatique du fil par ressort, sans serrage manuel — particulièrement recommandée pour les applications soumises à fortes vibrations comme les ponts roulants ou les palans

Caractéristiques techniques détaillées

Construction et dimensions

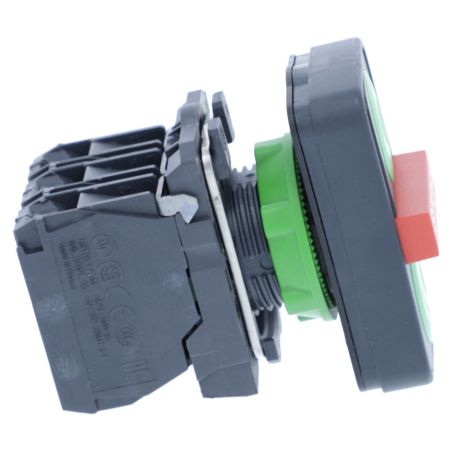

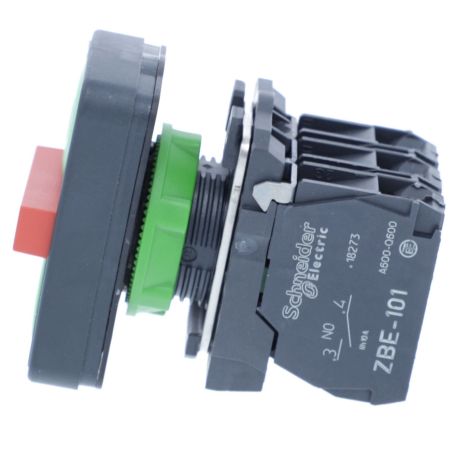

Le XB5AA731327 présente un format rectangulaire spécifique aux boutons multi-touche, avec collerette plastique gris foncé et embase plastique. Les dimensions du produit complet sont de 50 x 30 x 59 mm. Le diamètre de perçage standard de 22,5 mm est compatible avec la majorité des pupitres et coffrets industriels du marché. Poids du produit : 63 g.

Profil des trois touches

• Touche « I » (marche 1) : verte affleurante, marquée « I » en blanc
• Touche « STOP » (arrêt) : rouge dépassante centrale, marquée « STOP » en blanc
• Touche « II » (marche 2) : verte affleurante, marquée « II » en blanc

Performances électriques des contacts

• Configuration : 2 NO + 1 NF à coupure lente
• Ouverture positive sur le contact NF (CEI 60947-5-1 annexe K)
• Courant thermique conventionnel (Ith) : 10 A
• Tension assignée d'isolement (Ui) : 600 V
• Tension de tenue aux chocs (Uimp) : 6 kV
• Courant assigné d'emploi : 3 A à 240 V (AC-15) / 6 A à 120 V (AC-15)
• Matière des contacts : alliage argent / nickel (Ag/Ni)
• Protection contre les courts-circuits : 10 A par cartouche fusible type gG

Spécifications du raccordement

• Bornes à vis-étrier : sans embout dès 1 x 0,22 mm²
• Bornes à ressort : avec embout jusqu'à 2 x 1,5 mm², sans embout dès 1 x 0,22 mm²
• Couple de serrage (vis-étrier) : 0,8 à 1,2 N.m
• Conformité : CEI 60947-1

Robustesse et durabilité

La durée de vie mécanique du XB5AA731327 est de 1 million de cycles. Cette valeur, légèrement inférieure aux 10 millions de cycles d'un bouton-poussoir simple, s'explique par la mécanique plus complexe d'un appareil intégrant trois touches. Cela reste largement suffisant pour la plupart des applications industrielles : à raison de 100 cycles par jour, cela représente plus de 27 ans d'utilisation.

Étanchéité et résistance aux environnements hostiles

Le XB5AA731327 se distingue par ses indices de protection exceptionnels :

• IP67 : protection contre l'immersion temporaire
• IP69 / IP69K : résistance au nettoyage haute pression et haute température (jusqu'à 7000 kPa à 55°C)
• IK05 : tenue aux chocs mécaniques
• Tenue aux vibrations : 5 gn de 2 à 500 Hz — un atout majeur pour les applications de levage
• Tenue aux chocs : 30 à 50 gn (demi-onde sinusoïdale)
• Plage de température en fonctionnement : -25°C à +70°C
• Plage de température de stockage : -40°C à +70°C

Ces caractéristiques rendent le XB5AA731327 parfaitement adapté aux industries de la manutention, du levage, du transport et de l'agroalimentaire où les contraintes de vibrations, de nettoyage et de cycles répétés sont fortes. Pour des températures de fonctionnement inférieures à -25°C (entrepôts frigorifiques, applications grand froid), il est préférable de consulter notre service technique pour une recommandation alternative.

Installation et raccordement du bouton XB5AA731327

Montage simple et rapide

L'installation du XB5AA731327 se fait en quelques minutes sur un perçage standard de Ø22 mm. La fixation par écrou cranté assure un maintien parfait dans le temps, même en cas de vibrations importantes. Lors du montage, veillez à orienter correctement la tête pour que les deux touches de marche encadrent le bouton STOP central, conformément à la conception ergonomique du produit.

Raccordement électrique

Le raccordement s'effectue selon votre choix entre vis-étrier et bornes à ressort. Le câblage typique reproduit la logique de la commande à deux vitesses ou deux sens :

• Le 1er contact NO (touche « I ») alimente la bobine du contacteur de la 1re marche (PV, sens 1, montée, etc.)
• Le 2e contact NO (touche « II ») alimente la bobine du contacteur de la 2e marche (GV, sens 2, descente, etc.)
• Le contact NF (touche « STOP ») est placé en série dans le circuit d'auto-maintien des deux contacteurs : son ouverture coupe les deux marches simultanément

Pour les commandes de levage et d'inversion, prévoir un verrouillage électrique entre les deux contacteurs (interdiction des deux sens simultanés) à l'aide de contacts auxiliaires NF.

Applications et domaines d'utilisation

Le bouton triple touche Harmony XB5AA731327 est la référence métier des applications nécessitant deux commandes de marche distinctes avec arrêt commun :

• Ponts roulants et palans : montée / descente / arrêt
• Monte-charges et plateformes élévatrices : haut / bas / stop
• Convoyeurs réversibles : avance / recul / arrêt
• Moteurs à deux vitesses (Dahlander, enroulements séparés) : PV / GV / arrêt
• Vannes motorisées : ouverture / fermeture / stop
• Portes et portails industriels : ouverture / fermeture / arrêt
• Tables tournantes et plateaux rotatifs : sens 1 / sens 2 / stop
• Treuils et systèmes de tirage : enroulement / déroulement / arrêt
• Vis sans fin et systèmes d'extraction : avance / recul / arrêt
• Bras de levée et systèmes de basculement : positions définies + arrêt
• Industrie agroalimentaire : compatible avec les protocoles de nettoyage haute pression
• Boîtes à boutons portables : commande mobile complète pour outillage industriel

Note importante : pour les fonctions d'arrêt d'urgence selon la norme ISO 13850, il est recommandé d'utiliser un bouton coup-de-poing dédié plutôt que la touche STOP de ce bouton triple. Le XB5AA731327 est en revanche parfaitement adapté aux commandes opérationnelles à deux vitesses ou deux sens avec arrêt commun.

Normes et certifications

Le XB5AA731327 est conforme aux normes internationales les plus exigeantes :

• CEI 60417 (symboles graphiques) pour les marquages « I » et « II »
• CEI 60073 (codes couleur des boutons-poussoirs)
• CEI 60947-1, 60947-5-1 (avec annexe K pour l'ouverture positive), 60947-5-4
• UL 508, CSA C22.2 No 14
• JIS C8201-1, JIS C8201-5-1
• UL Type 4X/13 (Enclosure)

Les certifications obtenues (UL Listed, CSA, DNV, BV, LROS) garantissent une compatibilité avec les projets internationaux et les applications les plus réglementées, y compris les secteurs naval, offshore et de la manutention portuaire.

Pourquoi choisir le bouton triple touche Schneider XB5AA731327 ?

En optant pour le Schneider Harmony XB5AA731327, vous équipez vos pupitres de la solution métier de référence pour les commandes à deux vitesses, deux sens ou levage. Pour les ponts roulants, palans, monte-charges, convoyeurs réversibles et moteurs à deux vitesses, c'est la configuration la plus aboutie : deux marches distinctes encadrant un STOP central facile d'accès, signalétique normalisée gravée d'usine, contact NF à ouverture positive pour la sécurité d'arrêt, double mode de raccordement (vis-étrier ou ressort), et étanchéité IP67/IP69/IP69K pour les environnements industriels les plus exigeants. Idéal pour les boîtes à boutons portables de levage, les pupitres compacts et tous les équipements à logique 2-vitesses ou 2-sens. Livré en 24/48h depuis nos stocks et garanti 18 mois.
