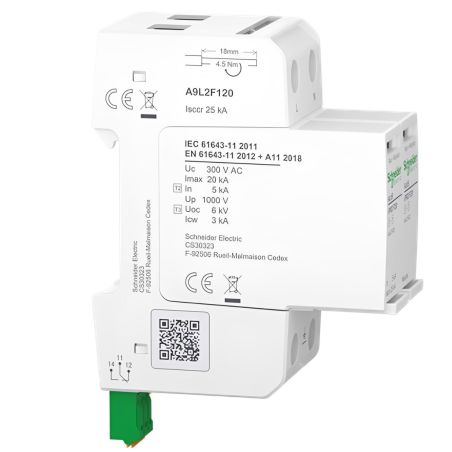

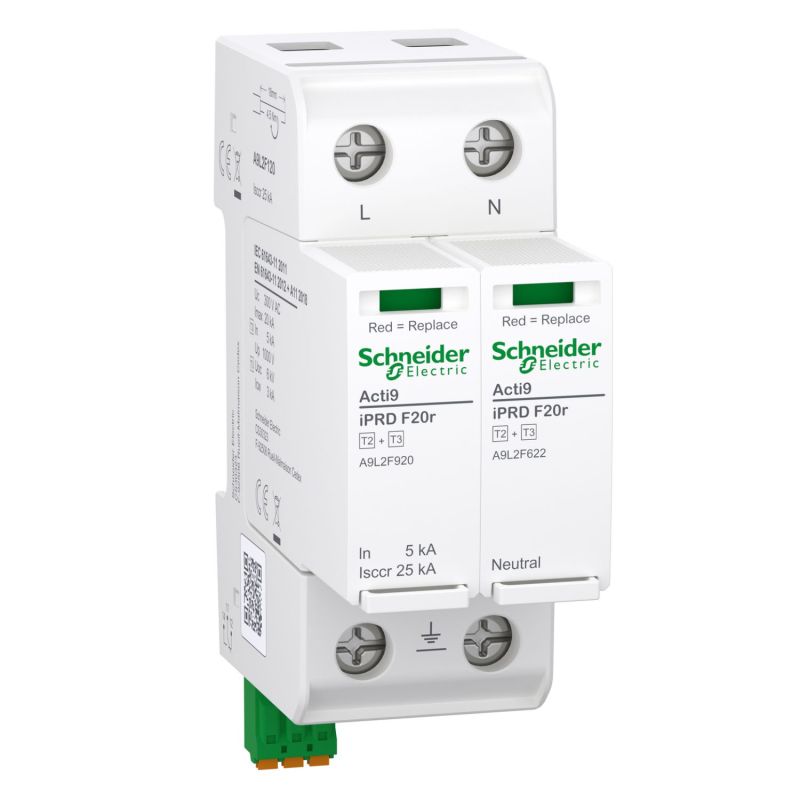

A9L2F120 Schneider - Acti9 IPRDF20r Parafoudre autoprotégé phase + neutre - type 2 + 3 - 20kA

Une protection complète contre les surtensions transitoires

Les surtensions transitoires représentent l'une des principales causes de défaillance des équipements électriques et électroniques. Qu'elles soient d'origine atmosphérique (foudre indirecte) ou liées aux manœuvres sur le réseau électrique, ces surtensions peuvent endommager irrémédiablement vos appareils en quelques microsecondes. Le parafoudre Acti9 iPRD F20r de Schneider Electric a été conçu pour absorber ces pics de tension et préserver l'intégrité de votre installation électrique.

Ce parafoudre combine les performances Type 2 (protection en aval du tableau principal) et Type 3 (protection au plus près des équipements sensibles) dans un seul appareil modulaire. Cette double fonction permet d'optimiser votre installation sans multiplier les dispositifs de protection.

Pour quels bâtiments et quelles installations ?

L'Acti9 iPRD F20r est particulièrement adapté aux installations suivantes :

• Bâtiments résidentiels : maisons individuelles, immeubles d'habitation collective
• Bâtiments tertiaires : bureaux, commerces, établissements de santé, écoles
• Bâtiments industriels : ateliers, sites de production, entrepôts

Sa technologie auto-protégée et son fusible intégré le rendent particulièrement adapté aux installations où la fiabilité et la simplicité de mise en œuvre sont prioritaires. Il s'installe en aval du disjoncteur de branchement, dans le tableau de répartition principal ou divisionnaire.

Compatibilité avec les schémas de liaison à la terre

L'iPRD F20r est compatible avec les régimes de neutre TT (le plus courant en France pour les particuliers) et TN-S. Sa tension maximale de service permanent Uc de 300 V en mode différentiel et 305 V en mode commun lui permet de supporter sans dommage les variations normales du réseau 230 V.

Technologie et performances techniques

Une double technologie MOV + GDT

L'Acti9 iPRD F20r intègre deux technologies complémentaires pour une protection optimale :

• MOV (Metal Oxide Varistor) : composant à base d'oxyde de zinc qui écrête les surtensions en mode différentiel (entre phase et neutre) avec un temps de réponse très rapide (< 25 ns)
• GDT (Gas Discharge Tube) : éclateur à gaz utilisé en mode commun (entre neutre et terre) pour absorber les courants de décharge importants sans courant de suite

Performances de décharge

Le parafoudre offre une capacité de décharge exceptionnelle, lui permettant d'évacuer en toute sécurité les courants induits par la foudre :

• Courant de décharge nominal In = 5 kA en mode différentiel
• Courant de décharge maximal Imax = 20 kA en mode différentiel (L/N)
• Courant de décharge maximal Imax = 40 kA en mode commun (N/PE)
• Niveau de protection en tension Up < 1 kV en mode différentiel

Ces caractéristiques garantissent une protection efficace même en cas de coup de foudre indirect à proximité de l'installation.

Auto-protection et facilité de maintenance

Un fusible de secours intégré

Contrairement aux parafoudres Compact qui nécessitent l'installation d'un disjoncteur ou fusible externe de protection (sectionneur), l'iPRD F20r intègre directement son propre dispositif de déconnexion. Cette auto-protection présente plusieurs avantages :

• Économie d'espace dans le tableau électrique (pas de modules supplémentaires)
• Câblage simplifié
• Coordination parfaite entre le parafoudre et son dispositif de protection
• Installation plus rapide

Cartouches débrochables : remplacement sans démontage

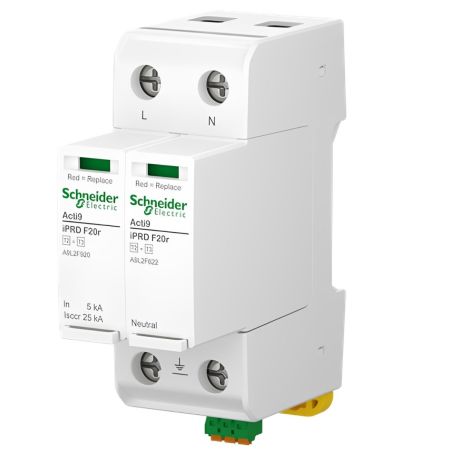

L'une des innovations majeures de la gamme iPRD est son système de cartouches débrochables. Lorsque le voyant local passe au rouge (cartouche en fin de vie), il suffit de déclipser la cartouche usagée et d'en insérer une neuve. Aucun outil n'est nécessaire et l'opération s'effectue sans démontage du module ni intervention sur le câblage. Le verrou anti-vibration garantit le maintien sécurisé des cartouches dans le temps, même en environnement industriel.

Surveillance et signalisation

Signalisation locale

Chaque cartouche dispose d'un voyant mécanique :

• Repère vert : la cartouche est opérationnelle, la protection est active
• Repère rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée

Report de signalisation à distance

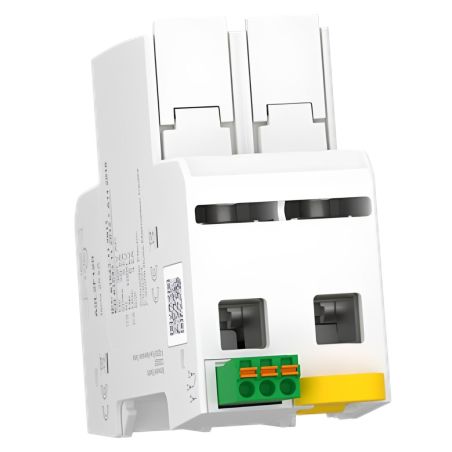

L'iPRD F20r intègre un contact de signalisation qui peut être relié à un système de supervision, à un automate ou à un voyant déporté. Cette fonction est particulièrement utile pour les installations où le tableau électrique n'est pas accessible directement (locaux techniques, sous-sols, sites distants). Pour bénéficier de cette fonctionnalité de report à distance, l'auxiliaire de signalisation Schneider Acti9 iSR (référence A9L16619) peut être associé.

Installation et raccordement

L'iPRD F20r se monte directement sur rail DIN dans un tableau électrique standard. Son format compact de 2 modules (36 mm de large) lui permet de s'intégrer facilement aux installations existantes. Les bornes acceptent des câbles de 2,5 à 35 mm² en torsadé rigide et 2,5 à 25 mm² en flexible, ce qui couvre la grande majorité des installations résidentielles et tertiaires.

Le couple de serrage recommandé est de 4,5 N.m sur les bornes d'alimentation et de mise à la terre. Pour optimiser les performances de protection, il est essentiel de respecter les règles de câblage du DTU 70-1, notamment la longueur maximale de 50 cm pour les conducteurs de raccordement (règle dite des « 50 cm »).

Produits complémentaires

Pour assurer la maintenance et l'évolution de votre installation, plusieurs produits complémentaires sont disponibles :

• Cartouche de rechange Phase autoprotégée Schneider A9L2F920 : cartouche débrochable pour remplacer la cartouche Phase usagée (compatible avec tous les parafoudres iPRD F20r 1P+N, 3P et 3P+N)
• Cartouche de rechange Neutre autoprotégée Schneider A9L2F622 : cartouche débrochable pour le pôle Neutre (compatible iPRD F20r 1P+N et 3P+N)
• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Pour les installations triphasées équivalentes en Type 2+3, découvrez également :

• Parafoudre Acti9 iPRD F20r 3P Schneider A9L2F320 : version triphasée sans neutre pour réseaux TN-C
• Parafoudre Acti9 iPRD F20r 3P+N Schneider A9L2F620 : version triphasée avec neutre pour réseaux TT et TN-S

Pour une capacité de décharge supérieure (Imax 40 kA), consultez la gamme iPRD F40r avec notamment le parafoudre Schneider A9L2F140 (version 1P+N).
