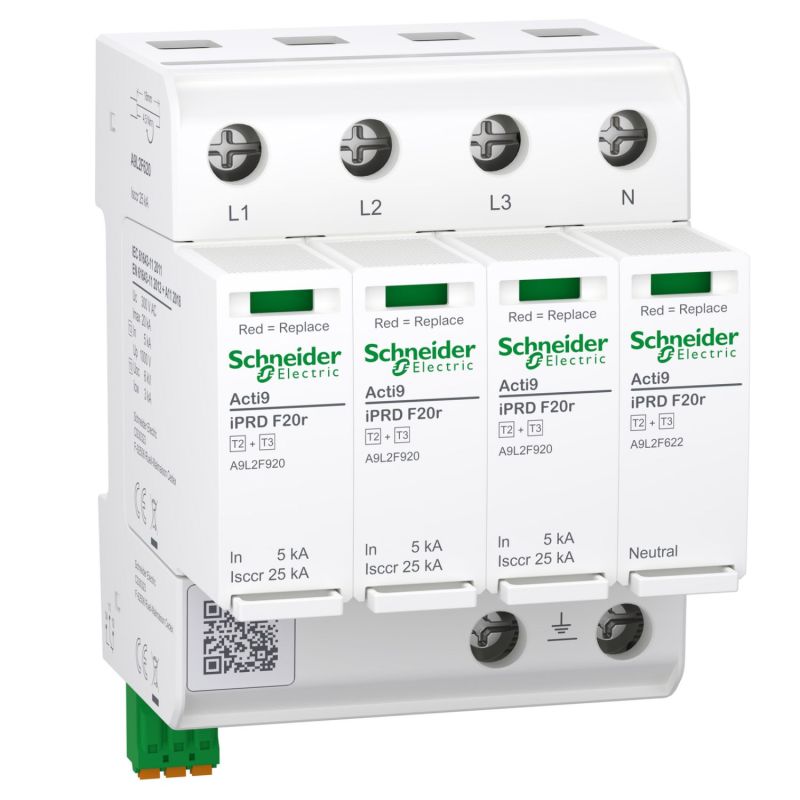

A9L2F620 Schneider - Acti9 IPRDF20r Parafoudre autoprotégé triphasé + neutre - 20kA

Une protection complète contre les surtensions transitoires en triphasé avec neutre

Les surtensions transitoires représentent l'une des principales causes de défaillance des équipements électriques et électroniques dans les installations triphasées. Qu'elles soient d'origine atmosphérique (foudre indirecte) ou liées aux manœuvres sur le réseau électrique, ces surtensions peuvent endommager irrémédiablement vos appareils en quelques microsecondes. Le parafoudre Acti9 iPRD F20r 3P+N de Schneider Electric a été conçu pour absorber ces pics de tension et préserver l'intégrité de votre installation électrique triphasée avec neutre.

Ce parafoudre combine les performances Type 2 (protection en aval du tableau principal) et Type 3 (protection au plus près des équipements sensibles) dans un seul appareil modulaire. Cette double fonction permet d'optimiser votre installation sans multiplier les dispositifs de protection.

Pour quels bâtiments et quelles installations ?

L'Acti9 iPRD F20r 3P+N est particulièrement adapté aux installations triphasées avec neutre dans les contextes suivants :

• Bâtiments tertiaires : bureaux, commerces, établissements de santé, écoles
• Bâtiments industriels : ateliers, sites de production, entrepôts logistiques
• Bâtiments résidentiels collectifs : immeubles d'habitation avec distribution triphasée

Sa technologie auto-protégée et son fusible intégré le rendent particulièrement adapté aux installations où la fiabilité et la simplicité de mise en œuvre sont prioritaires. Il s'installe en aval du disjoncteur de branchement, dans le tableau de répartition principal ou divisionnaire.

Compatibilité avec les schémas de liaison à la terre

Cette version 3P+N de l'iPRD F20r est compatible avec les régimes de neutre TT (le plus courant en France) et TN-S, qui distinguent le conducteur de neutre du conducteur de protection. Sa tension maximale de service permanent Uc de 300 V en mode différentiel et 305 V en mode commun lui permet de supporter sans dommage les variations normales du réseau triphasé 230/400 V. Pour les installations triphasées en régime TN-C (conducteur PEN combiné), orientez-vous plutôt vers la version 3P (référence A9L2F320).

Technologie et performances techniques

Une double technologie MOV + GDT

L'Acti9 iPRD F20r 3P+N intègre deux technologies complémentaires pour une protection optimale sur les quatre pôles :

• MOV (Metal Oxide Varistor) : composant à base d'oxyde de zinc qui écrête les surtensions en mode différentiel (entre phase et neutre) avec un temps de réponse très rapide (< 25 ns)
• GDT (Gas Discharge Tube) : éclateur à gaz utilisé en mode commun (entre neutre et terre) pour absorber les courants de décharge importants sans courant de suite

Performances de décharge

Le parafoudre offre une capacité de décharge exceptionnelle sur les modes de protection différentiel et commun :

• Courant de décharge nominal In = 5 kA en mode différentiel
• Courant de décharge maximal Imax = 20 kA en mode différentiel (L/N)
• Courant de décharge maximal Imax = 40 kA en mode commun (N/PE)
• Niveau de protection en tension Up < 1 kV en mode différentiel
• Niveau de protection en tension Up < 1,5 kV en mode commun

Ces caractéristiques garantissent une protection efficace même en cas de coup de foudre indirect à proximité de l'installation.

Auto-protection et facilité de maintenance

Un fusible de secours intégré

Contrairement aux parafoudres Compact qui nécessitent l'installation d'un disjoncteur ou fusible externe de protection (sectionneur), l'iPRD F20r 3P+N intègre directement son propre dispositif de déconnexion. Cette auto-protection présente plusieurs avantages :

• Économie d'espace dans le tableau électrique (pas de modules supplémentaires)
• Câblage simplifié
• Coordination parfaite entre le parafoudre et son dispositif de protection
• Installation plus rapide

Cartouches débrochables : remplacement sans démontage

L'une des innovations majeures de la gamme iPRD est son système de cartouches débrochables. Lorsque le voyant local d'une cartouche passe au rouge (cartouche en fin de vie), il suffit de déclipser la cartouche usagée et d'en insérer une neuve. Aucun outil n'est nécessaire et l'opération s'effectue sans démontage du module ni intervention sur le câblage. Le verrou anti-vibration garantit le maintien sécurisé des cartouches dans le temps, même en environnement industriel soumis à de fortes vibrations.

Surveillance et signalisation

Signalisation locale

Chaque cartouche dispose d'un voyant mécanique permettant un diagnostic visuel immédiat :

• Repère vert : la cartouche est opérationnelle, la protection est active
• Repère rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée

Report de signalisation à distance

L'iPRD F20r 3P+N intègre un contact de signalisation qui peut être relié à un système de supervision, à un automate ou à un voyant déporté. Cette fonction est particulièrement utile pour les installations industrielles ou tertiaires où le tableau électrique n'est pas accessible directement (locaux techniques, sous-sols, sites distants). Pour bénéficier de cette fonctionnalité de report à distance, l'auxiliaire de signalisation Schneider Acti9 iSR (référence A9L16619) peut être associé.

Installation et raccordement

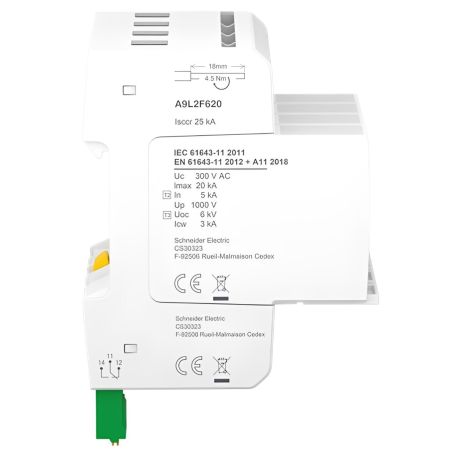

L'iPRD F20r 3P+N se monte directement sur rail DIN dans un tableau électrique standard. Son format de 4 modules (72 mm de large) intègre les protections pour les 3 phases et le neutre. Les bornes acceptent des câbles de 6 à 35 mm² en torsadé rigide et 6 à 25 mm² en flexible, ce qui couvre la grande majorité des installations triphasées tertiaires et industrielles.

Le couple de serrage recommandé est de 4,5 N.m sur les bornes d'alimentation et de mise à la terre. Pour optimiser les performances de protection, il est essentiel de respecter les règles de câblage du DTU 70-1, notamment la longueur maximale de 50 cm pour les conducteurs de raccordement (règle dite des « 50 cm »).

Produits complémentaires

Pour assurer la maintenance et l'évolution de votre installation, plusieurs produits complémentaires sont disponibles :

• Cartouche de rechange Phase autoprotégée Schneider A9L2F920 : cartouche débrochable pour remplacer une cartouche Phase usagée (compatible avec tous les parafoudres iPRD F20r 1P+N, 3P et 3P+N)
• Cartouche de rechange Neutre autoprotégée Schneider A9L2F622 : cartouche débrochable pour le pôle Neutre (compatible iPRD F20r 1P+N et 3P+N)
• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Pour des installations avec d'autres configurations, découvrez les versions complémentaires :

• Parafoudre Acti9 iPRD F20r 3P Schneider A9L2F320 : version triphasée sans neutre pour réseaux TN-C
• Parafoudre Acti9 iPRD F20r 1P+N Schneider A9L2F120 : version monophasée pour réseaux TT et TN-S

Pour une capacité de décharge supérieure (Imax 40 kA en mode différentiel), consultez la gamme iPRD F40r avec notamment le parafoudre Schneider A9L2F640 (version 3P+N triphasée + neutre).
