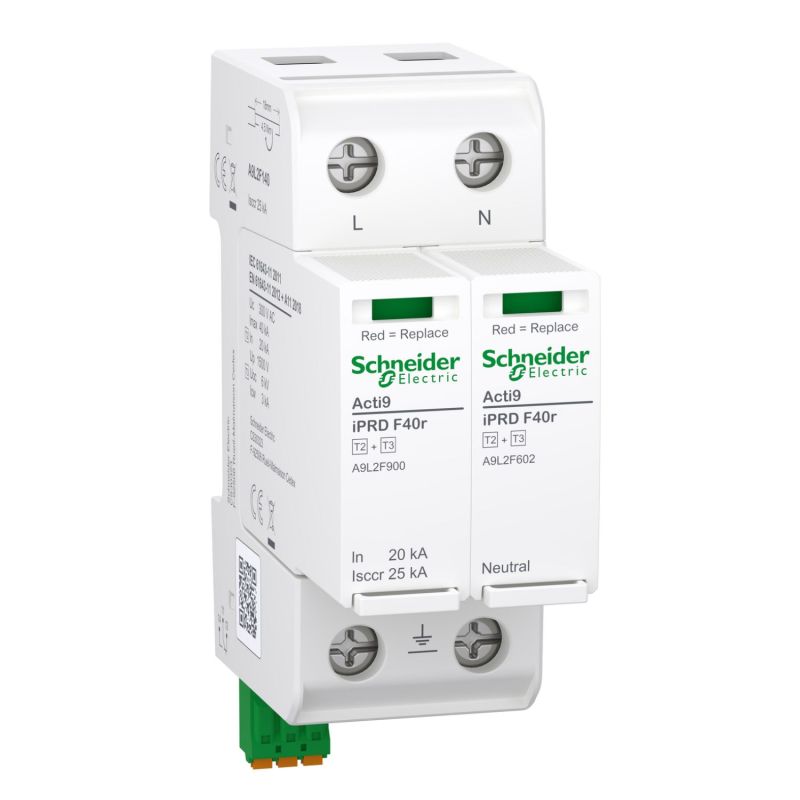

A9L2F140 Schneider - Acti9 IPRDF40r Parafoudre autoprotégé phase + neutre - 40kA

Une protection renforcée contre les surtensions transitoires

Les surtensions transitoires représentent l'une des principales causes de défaillance des équipements électriques et électroniques. Qu'elles soient d'origine atmosphérique (foudre indirecte) ou liées aux manœuvres sur le réseau électrique, ces surtensions peuvent endommager irrémédiablement vos appareils en quelques microsecondes. Le parafoudre Acti9 iPRD F40r de Schneider Electric a été conçu pour absorber ces pics de tension importants et préserver l'intégrité de votre installation électrique, même dans les environnements les plus exposés.

Avec une capacité de décharge maximale (Imax) de 40 kA en mode différentiel et un courant nominal (In) de 20 kA, l'iPRD F40r se positionne comme la solution de référence pour les installations soumises à un risque élevé de surtensions. Il combine les performances Type 2 (protection en aval du tableau principal) et Type 3 (protection au plus près des équipements sensibles) dans un seul appareil modulaire.

Quand choisir un parafoudre F40r plutôt qu'un F20r ?

Le choix entre un parafoudre iPRD F20r (Imax 20 kA) et iPRD F40r (Imax 40 kA) dépend principalement de l'exposition de votre installation au risque de foudre. L'iPRD F40r est particulièrement recommandé dans les situations suivantes :

• Zones à forte densité de foudroiement : régions montagneuses, façades atlantiques, sud de la France selon la carte de niveau kéraunique
• Bâtiments isolés ou en hauteur : maisons individuelles en zone rurale, bâtiments avec antennes, paratonnerres ou structures métalliques élevées
• Installations sensibles : sites tertiaires avec équipements informatiques critiques, datacenters, installations médicales
• Bâtiments industriels exposés : sites de production où la continuité de service est primordiale
• Installations en altitude : l'iPRD F40r est qualifié jusqu'à 4000 m d'altitude, contre 2000 m pour la version F20r

Pour une exposition standard et les installations résidentielles classiques, le parafoudre Schneider A9L2F120 (iPRD F20r 1P+N) reste un choix tout à fait adapté avec un excellent rapport performance/prix.

Pour quels bâtiments et quelles installations ?

L'Acti9 iPRD F40r est particulièrement adapté aux installations suivantes :

• Bâtiments résidentiels exposés : maisons individuelles en zone rurale ou montagneuse
• Bâtiments tertiaires sensibles : bureaux avec équipements informatiques, établissements de santé, écoles
• Bâtiments industriels : ateliers, sites de production, entrepôts logistiques

Il s'installe en aval du disjoncteur de branchement, dans le tableau de répartition principal ou divisionnaire.

Compatibilité avec les schémas de liaison à la terre

L'iPRD F40r est compatible avec les régimes de neutre TT (le plus courant en France pour les particuliers) et TN-S. Sa tension maximale de service permanent Uc de 300 V en mode différentiel et 305 V en mode commun lui permet de supporter sans dommage les variations normales du réseau 230 V.

Technologie et performances techniques

Une double technologie MOV + GDT

L'Acti9 iPRD F40r intègre deux technologies complémentaires pour une protection optimale :

• MOV (Metal Oxide Varistor) : composant à base d'oxyde de zinc qui écrête les surtensions en mode différentiel (entre phase et neutre) avec un temps de réponse très rapide (< 25 ns)
• GDT (Gas Discharge Tube) : éclateur à gaz utilisé en mode commun (entre neutre et terre) pour absorber les courants de décharge importants sans courant de suite

Performances de décharge renforcées

Comparé à son homologue F20r, l'iPRD F40r offre une capacité de décharge doublée, idéale pour les zones à risque élevé :

• Courant de décharge nominal In = 20 kA en mode différentiel
• Courant de décharge maximal Imax = 40 kA en mode différentiel (L/N)
• Courant de décharge maximal Imax = 65 kA en mode commun (N/PE)
• Niveau de protection en tension Up < 1,5 kV en mode différentiel et commun

Ces caractéristiques garantissent une protection efficace même en cas de coup de foudre indirect à proximité immédiate de l'installation.

Auto-protection et facilité de maintenance

Un fusible de secours intégré

Contrairement aux parafoudres Compact qui nécessitent l'installation d'un disjoncteur ou fusible externe de protection (sectionneur), l'iPRD F40r intègre directement son propre dispositif de déconnexion. Cette auto-protection présente plusieurs avantages :

• Économie d'espace dans le tableau électrique (pas de modules supplémentaires)
• Câblage simplifié
• Coordination parfaite entre le parafoudre et son dispositif de protection
• Installation plus rapide

Cartouches débrochables : remplacement sans démontage

L'une des innovations majeures de la gamme iPRD est son système de cartouches débrochables. Lorsque le voyant local d'une cartouche passe au rouge (cartouche en fin de vie), il suffit de déclipser la cartouche usagée et d'en insérer une neuve. Aucun outil n'est nécessaire et l'opération s'effectue sans démontage du module ni intervention sur le câblage. Le verrou anti-vibration garantit le maintien sécurisé des cartouches dans le temps, même en environnement industriel.

Surveillance et signalisation

Signalisation locale

Chaque cartouche dispose d'un voyant mécanique permettant un diagnostic visuel immédiat :

• Repère vert : la cartouche est opérationnelle, la protection est active
• Repère rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée

Report de signalisation à distance

L'iPRD F40r intègre un contact de signalisation qui peut être relié à un système de supervision, à un automate ou à un voyant déporté. Cette fonction est particulièrement utile pour les installations où le tableau électrique n'est pas accessible directement (locaux techniques, sous-sols, sites distants). Pour bénéficier de cette fonctionnalité de report à distance, l'auxiliaire de signalisation Schneider Acti9 iSR (référence A9L16619) peut être associé.

Installation et raccordement

L'iPRD F40r se monte directement sur rail DIN dans un tableau électrique standard. Son format compact de 2 modules (36 mm de large) lui permet de s'intégrer facilement aux installations existantes, malgré ses performances renforcées. Les bornes acceptent des câbles de 6 à 35 mm² en torsadé rigide et 6 à 25 mm² en flexible, adaptés aux installations à forte exposition foudre qui nécessitent des sections de raccordement importantes.

Le couple de serrage recommandé est de 4,5 N.m sur les bornes d'alimentation et de mise à la terre. Pour optimiser les performances de protection, il est essentiel de respecter les règles de câblage du DTU 70-1, notamment la longueur maximale de 50 cm pour les conducteurs de raccordement (règle dite des « 50 cm »).

Produits complémentaires

Pour assurer la maintenance et l'évolution de votre installation, plusieurs produits complémentaires sont disponibles :

• Cartouche de rechange Phase autoprotégée Schneider A9L2F900 : cartouche débrochable pour remplacer une cartouche Phase usagée (compatible avec tous les parafoudres iPRD F40r 3P et 3P+N)
• Cartouche de rechange Neutre autoprotégée Schneider A9L2F602 : cartouche débrochable pour le pôle Neutre (compatible iPRD F40r 1P+N et 3P+N)
• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Pour les installations triphasées en gamme F40r, découvrez également :

• Parafoudre Acti9 iPRD F40r 3P Schneider A9L2F340 : version triphasée sans neutre pour réseaux TN-C
• Parafoudre Acti9 iPRD F40r 3P+N Schneider A9L2F640 : version triphasée avec neutre pour réseaux TT et TN-S

Pour des zones moins exposées à la foudre ou des installations standard, la version d'entrée de gamme reste un excellent choix :

• Parafoudre Acti9 iPRD F20r 1P+N Schneider A9L2F120 : même format, Imax 20 kA, idéal pour exposition standard

Pour les installations nécessitant une protection Type 1 (paratonnerre installé sur le bâtiment), consultez la gamme iPRD1 F25r avec notamment le parafoudre Schneider A9L1F325 (3P) ou A9L1F625 (3P+N).
