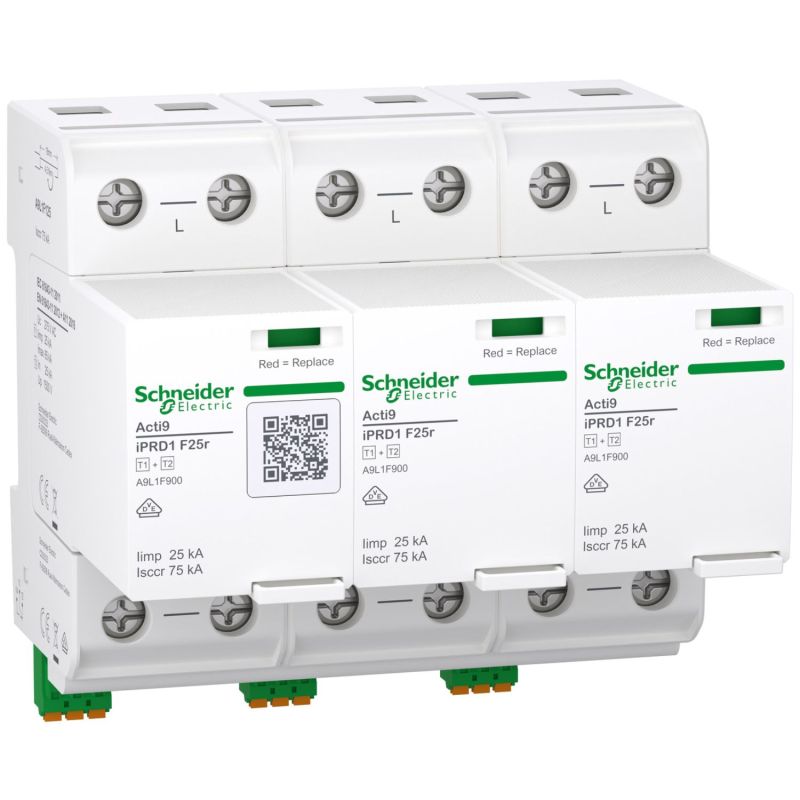

A9L1F325 Schneider - Acti9 IPRD1F25r - Parafoudre autoprotégé - triphasé + neutre Type 1+2 - 25kA

Une protection Type 1+2 pour les bâtiments à risque élevé de foudroiement

Le parafoudre Acti9 iPRD1 F25r 3P de Schneider Electric représente le niveau de protection le plus élevé contre les surtensions électriques. Contrairement aux parafoudres Type 2 (comme l'iPRD F20r ou F40r) qui protègent uniquement contre les surtensions indirectes, le parafoudre Type 1+2 est conçu pour évacuer les courants de foudre directs, c'est-à-dire les coups de foudre qui frappent directement le bâtiment ou son paratonnerre. Cette double fonction Type 1 (onde 10/350 µs, longue durée) et Type 2 (onde 8/20 µs, courte durée) en fait l'équipement de référence pour les installations à haut risque.

Avec un courant de choc Iimp de 25 kA, un courant nominal de décharge In de 25 kA et une capacité maximale Imax de 65 kA, cet appareil est dimensionné pour les contraintes les plus sévères. Sa tenue au courant de court-circuit (Iscc) atteint 100 kA, ce qui le rend parfaitement adapté aux installations industrielles dotées de transformateurs puissants en aval du tableau général basse tension.

Quand un parafoudre Type 1+2 est-il obligatoire ?

L'installation d'un parafoudre Type 1+2 est requise par la norme NF C 15-100 dans plusieurs situations précises :

• Bâtiment équipé d'un paratonnerre ou d'un dispositif de capture de foudre (IEPF) : c'est le cas le plus fréquent qui rend le Type 1 obligatoire
• Bâtiment situé dans un département à risque élevé de foudroiement selon la carte de niveau kéraunique (Ng > 2,5 impacts/km²/an)
• Établissements recevant du public (ERP) à risques particuliers : crèches, hôpitaux, sites SEVESO, sites nucléaires
• Bâtiments isolés et exposés : sites industriels en zone rurale, bâtiments dominants avec antennes de télécommunications
• Installations critiques : datacenters, sites de production en continu, infrastructures stratégiques

Pour les installations qui ne nécessitent qu'une protection Type 2+3 (foudre indirecte uniquement), orientez-vous vers le parafoudre Schneider A9L2F320 (iPRD F20r 3P) qui offre une excellente protection à moindre coût.

Pour quels bâtiments et quelles installations ?

L'Acti9 iPRD1 F25r 3P est particulièrement adapté aux installations triphasées en TN-C dans les contextes suivants :

• Bâtiments industriels équipés de paratonnerre : sites de production, ateliers à toiture métallique, bâtiments de grande hauteur
• Bâtiments tertiaires stratégiques : datacenters, centres de télécommunications, sites bancaires
• Sites isolés et exposés : antennes-relais, châteaux d'eau équipés, postes de transformation
• Établissements à hauts risques : sites SEVESO, infrastructures hospitalières, écoles dans les zones à risque

Il s'installe en tête d'installation, immédiatement en aval du disjoncteur de branchement ou du tableau général basse tension.

Compatibilité avec le régime de neutre TN-C

Cette version 3P de l'iPRD1 F25r est spécifiquement conçue pour les réseaux triphasés en schéma TN-C, dans lesquels le conducteur de neutre et le conducteur de protection sont confondus en un seul conducteur PEN. Ce régime de neutre est principalement utilisé dans les installations industrielles. Pour les installations en TT ou TN-S avec neutre distinct, orientez-vous plutôt vers la version 3P+N (référence A9L1F625).

Technologie et performances techniques

Technologie GDT sans courant de fuite

L'Acti9 iPRD1 F25r 3P utilise exclusivement la technologie GDT (Gas Discharge Tube), un éclateur à gaz qui présente des avantages décisifs pour la protection Type 1 :

• Capacité d'absorption d'énergie élevée : indispensable pour évacuer les courants de foudre directs (onde 10/350 µs)
• Sans courant de fuite : aucune perte d'énergie en fonctionnement normal, contrairement aux varistances qui peuvent générer un faible courant résiduel
• Tenue dans le temps : insensible au vieillissement par usure thermique

Performances de décharge Type 1+2

Les performances de l'iPRD1 F25r 3P répondent aux exigences les plus strictes :

• Courant de choc Iimp = 25 kA (onde 10/350 µs, simulation foudre directe)
• Courant de décharge nominal In = 25 kA (onde 8/20 µs)
• Courant de décharge maximal Imax = 65 kA
• Niveau de protection en tension Up < 1,5 kV
• Tension maximale de service permanent Uc = 275 V
• Tenue au courant de court-circuit Iscc = 100 kA

Cette tenue exceptionnelle au court-circuit (Iscc = 100 kA) est un atout majeur pour les installations industrielles raccordées à des transformateurs puissants ou situées à proximité de postes de transformation, où les courants de défaut prospectifs peuvent atteindre des valeurs très élevées.

Auto-protection et facilité d'installation

Un déconnecteur intégré

Le parafoudre iPRD1 F25r 3P intègre directement son propre dispositif de déconnexion (fusible de secours). Cette auto-protection présente plusieurs avantages :

• Économie d'espace dans le tableau électrique (pas de déconnecteur externe)
• Câblage simplifié et plus rapide
• Coordination parfaite entre le parafoudre et son dispositif de protection
• Solution compacte de 12 modules pour les performances Type 1+2

Que contient la référence A9L1F325 ?

À la livraison, vous recevez :

• Le parafoudre Acti9 iPRD1 F25r 3P
• Un peigne de raccordement pour faciliter le câblage entre les phases
• La notice d'installation

Cartouches débrochables : maintenance optimisée

Comme l'ensemble de la gamme iPRD, l'iPRD1 F25r 3P bénéficie d'un système de cartouches débrochables. Lorsque le voyant local d'une cartouche passe au rouge (cartouche en fin de vie), il suffit de déclipser la cartouche usagée et d'en insérer une neuve, sans intervention sur le câblage ni outil spécifique. Cette maintenance simplifiée garantit une remise en service rapide après un événement de foudre majeur.

Surveillance et signalisation

Signalisation locale sur chaque pôle

Chaque cartouche dispose d'un voyant mécanique permettant un diagnostic visuel immédiat, pôle par pôle :

• Repère vert : la cartouche est opérationnelle, la protection est active
• Repère rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée

Report de signalisation à distance

L'iPRD1 F25r 3P intègre un contact de signalisation qui peut être relié à un système de supervision, à un automate ou à un voyant déporté. Cette fonction est particulièrement utile pour les installations industrielles où le tableau électrique n'est pas accessible directement. Pour bénéficier de cette fonctionnalité de report à distance, l'auxiliaire de signalisation Schneider Acti9 iSR (référence A9L16619) peut être associé.

Installation et intégration en armoire

L'iPRD1 F25r 3P se monte directement sur rail DIN dans un tableau électrique standard. Son format de 12 modules (108 mm de large, 105 mm de haut, 86 mm de profondeur) intègre les protections renforcées pour les trois phases. Les bornes acceptent des câbles de 6 à 35 mm² en torsadé rigide et 6 à 25 mm² en flexible, adaptés aux installations industrielles.

Le couple de serrage recommandé est de 4,5 N.m sur le circuit de puissance. Pour optimiser les performances de protection, il est essentiel de respecter les règles de câblage du DTU 70-1, notamment la longueur maximale de 50 cm pour les conducteurs de raccordement (règle dite des « 50 cm »).

Bon à savoir : ce parafoudre peut être installé dans les coffrets et armoires Prisma P de Schneider Electric et utilisé en coordination avec les disjoncteurs MasterPacT MTZ pour une protection complète des installations industrielles.

Conformité aux normes

L'Acti9 iPRD1 F25r 3P est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Il bénéficie également des labels qualité CE et VDE, garantissant sa conformité aux exigences européennes les plus strictes.

Produits complémentaires

Pour assurer la maintenance et l'évolution de votre installation, plusieurs produits complémentaires sont disponibles :

• Cartouche de rechange Phase autoprotégée Schneider A9L1F900 : cartouche débrochable Type 1+2 pour remplacer une cartouche Phase usagée (compatible avec les parafoudres iPRD1 F25r 3P et 3P+N)
• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Pour des installations avec d'autres configurations, découvrez les versions complémentaires :

• Parafoudre Acti9 iPRD1 F25r 3P+N Schneider A9L1F625 : version triphasée avec neutre pour réseaux TT et TN-S

Si votre installation ne nécessite pas de protection Type 1 (absence de paratonnerre, exposition modérée à la foudre), la gamme Type 2+3 offre une solution plus économique :

• Parafoudre Acti9 iPRD F40r 3P Schneider A9L2F340 : version Type 2+3 triphasée pour réseaux TN-C, capacité Imax 65 kA
• Parafoudre Acti9 iPRD F20r 3P Schneider A9L2F320 : version Type 2+3 triphasée d'entrée de gamme, capacité Imax 20 kA

Pour une solution Type 1+2 plus économique (sans auto-protection, avec déconnecteur externe à associer), consultez la version Compact :

• Parafoudre Acti9 iPRD1 C25r 3P Schneider A9L1C325 : version Compact Type 1+2 nécessitant un fusible gG 315 A associé
