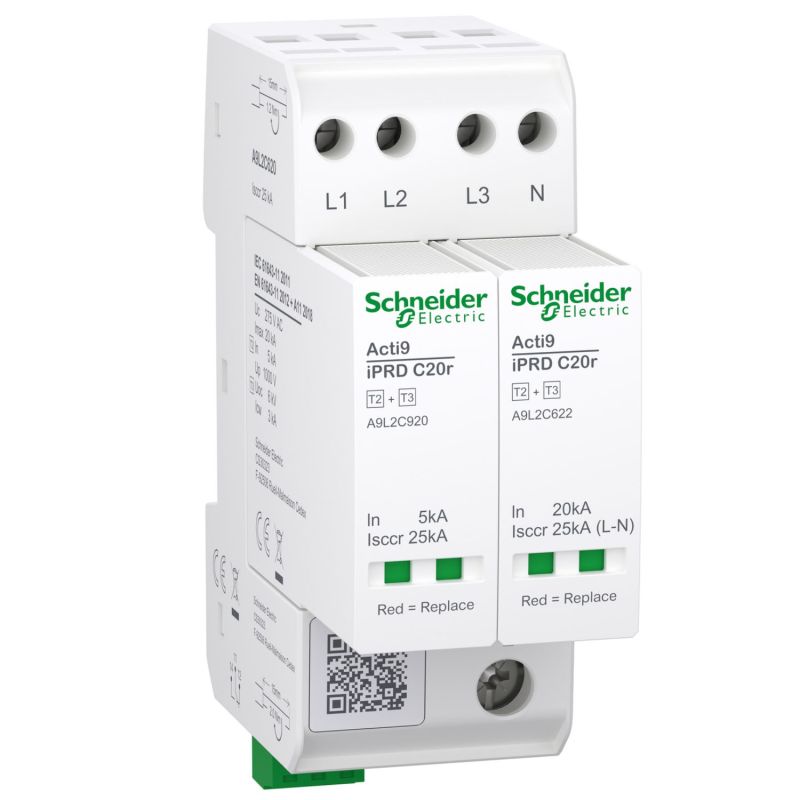

A9L2C620 Schneider - Acti9 IPRDC20r Parafoudre Compact triphasé + neutre - 20kA

La solution compacte pour la protection triphasée contre les surtensions

Les surtensions transitoires représentent l'une des principales causes de défaillance des équipements électriques et électroniques dans les installations triphasées tertiaires et industrielles. Qu'elles soient d'origine atmosphérique (foudre indirecte) ou liées aux manœuvres sur le réseau électrique, ces surtensions peuvent endommager irrémédiablement vos appareils en quelques microsecondes. Le parafoudre Acti9 iPRD C20r 3P+N de Schneider Electric a été conçu pour absorber ces pics de tension dans un format compact, idéal pour les tableaux électriques triphasés où l'espace est précieux.

Avec seulement 36 mm de largeur (2 modules), l'iPRD C20r 3P+N divise par deux l'encombrement par rapport au parafoudre auto-protégé équivalent (A9L2F620 qui occupe 4 modules). Cette compacité permet de protéger vos quatre pôles (3 phases + neutre) tout en conservant de la place pour d'autres équipements de protection ou de commande sur le rail DIN.

Compact ou Auto-protégé : quelle version choisir ?

La gamme iPRD propose deux familles de parafoudres avec des choix techniques différents :

• Versions Compact (gamme C20r) : compactes, sans fusible intégré, nécessitent l'installation d'un dispositif de sectionnement externe (disjoncteur ou fusible)
• Versions Auto-protégées (gamme F20r) : intègrent leur propre fusible de secours, prêtes à câbler sans accessoire supplémentaire

Le choix se fait selon vos contraintes :

• Privilégiez l'iPRD C20r si l'espace dans votre tableau électrique est limité et que vous pouvez ajouter un disjoncteur ou un fusible de protection
• Privilégiez l'iPRD F20r (référence A9L2F620) si vous recherchez une solution "tout-en-un" prête à câbler, sans accessoire supplémentaire

Quel dispositif de sectionnement associer ?

L'iPRD C20r 3P+N doit être protégé en amont par l'un des dispositifs suivants, à choisir selon votre installation :

• Fusible gG 63 A avec un porte-fusible à coupure visible (Icu 25 kA)
• Disjoncteur Schneider iDT40T 20 A courbe C (Icu 6 kA, installations domestiques)
• Disjoncteur Schneider iDT40N 20 A courbe C (Icu 10 kA, installations tertiaires)
• Disjoncteur Schneider iC60N 20 A courbe C (Icu 10 kA)
• Disjoncteur Schneider iC60H 20 A courbe C (Icu 15 kA, installations industrielles)
• Disjoncteur Schneider iC60L 20 A courbe C (Icu 25 kA, installations industrielles sévères)

Pour quels bâtiments et quelles installations ?

L'Acti9 iPRD C20r 3P+N est particulièrement adapté aux installations triphasées avec neutre dans les contextes suivants :

• Bâtiments tertiaires : bureaux, commerces, établissements de santé, écoles
• Bâtiments industriels : ateliers, sites de production, entrepôts logistiques
• Bâtiments résidentiels collectifs : immeubles d'habitation avec distribution triphasée
• Tableaux secondaires : protection au plus près des équipements sensibles dans les sous-stations

Il s'installe en aval du disjoncteur de branchement, dans le tableau de répartition principal ou divisionnaire.

Compatibilité avec les schémas de liaison à la terre

L'iPRD C20r 3P+N est compatible avec les régimes de neutre TT (le plus courant en France) et TN-S, qui distinguent le conducteur de neutre du conducteur de protection. Sa tension maximale de service permanent Uc de 275 V en mode différentiel et 255 V en mode commun lui permet de supporter sans dommage les variations normales du réseau triphasé 230/400 V.

Technologie et performances techniques

Une double technologie MOV + GDT

L'Acti9 iPRD C20r 3P+N intègre deux technologies complémentaires pour une protection optimale sur les quatre pôles :

• MOV (Metal Oxide Varistor) : composant à base d'oxyde de zinc qui écrête les surtensions en mode différentiel (entre phase et neutre) avec un temps de réponse très rapide (< 25 ns)
• GDT (Gas Discharge Tube) : éclateur à gaz utilisé en mode commun (entre neutre et terre) pour absorber les courants de décharge importants sans courant de suite

Performances de décharge

Malgré son format compact, l'iPRD C20r 3P+N offre les mêmes performances de décharge que la version auto-protégée F20r 3P+N :

• Courant de décharge nominal In = 5 kA en mode différentiel
• Courant de décharge maximal Imax = 20 kA en mode différentiel (L/N)
• Courant de décharge maximal Imax = 40 kA en mode commun (N/PE)
• Niveau de protection en tension Up < 1 kV en mode différentiel
• Niveau de protection en tension Up < 1,5 kV en mode commun
• Tension en circuit ouvert Uoc = 6000 V

Ces caractéristiques garantissent une protection efficace contre les coups de foudre indirects à proximité de l'installation.

Facilité de maintenance grâce aux cartouches débrochables

Comme l'ensemble de la gamme iPRD, l'iPRD C20r 3P+N bénéficie d'un système de cartouches débrochables. Lorsque le voyant local d'une cartouche passe au rouge (cartouche en fin de vie), il suffit de déclipser la cartouche usagée et d'en insérer une neuve. Aucun outil n'est nécessaire et l'opération s'effectue sans démontage du module ni intervention sur le câblage. Le verrou anti-vibration garantit le maintien sécurisé des cartouches dans le temps, même en environnement industriel soumis à de fortes vibrations.

Surveillance et signalisation

Signalisation locale

Chaque cartouche dispose d'un voyant mécanique permettant un diagnostic visuel immédiat :

• Repère vert : la cartouche est opérationnelle, la protection est active
• Repère rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée

Report de signalisation à distance

L'iPRD C20r 3P+N intègre un contact de signalisation qui peut être relié à un système de supervision, à un automate ou à un voyant déporté. Cette fonction est particulièrement utile pour les installations tertiaires ou industrielles où le tableau électrique n'est pas accessible directement (locaux techniques, armoires électriques en hauteur, sites distants). Pour bénéficier de cette fonctionnalité de report à distance, l'auxiliaire de signalisation Schneider Acti9 iSR (référence A9L16619) peut être associé.

Installation et raccordement

L'iPRD C20r 3P+N se monte directement sur rail DIN dans un tableau électrique standard. Son format compact de 2 modules (36 mm de large) lui permet de s'intégrer dans les tableaux triphasés les plus chargés, là où la version auto-protégée occuperait 4 modules. Les bornes acceptent des câbles de 2,5 à 10 mm² en torsadé rigide et 2,5 à 6 mm² en flexible, ce qui couvre la grande majorité des installations tertiaires et industrielles légères.

Le couple de serrage recommandé est de 1,2 N.m sur les bornes d'alimentation et de 2 N.m sur la borne de mise à la terre. Pour optimiser les performances de protection, il est essentiel de respecter les règles de câblage du DTU 70-1, notamment la longueur maximale de 50 cm pour les conducteurs de raccordement (règle dite des « 50 cm »).

Important : ce parafoudre n'étant pas auto-protégé, n'oubliez pas d'installer en amont l'un des dispositifs de sectionnement listés plus haut dans cette description.

Produits complémentaires

Pour assurer la maintenance et le bon fonctionnement de votre installation, plusieurs produits complémentaires sont disponibles :

• Cartouche de rechange Phase et Neutre Schneider A9L2C622 : cartouche débrochable pour remplacer une cartouche usagée (compatible iPRD C20r 1P+N et 3P+N)
• Cartouche de rechange 2 Phases Schneider A9L2C920 : cartouche alternative compatible iPRD C20r 1P+N et 3P+N
• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Pour des installations avec d'autres configurations, découvrez la version complémentaire :

• Parafoudre Acti9 iPRD C20r 1P+N Schneider A9L2C120 : version monophasée Compact pour réseaux TT et TN-S (1 module seulement)

Si vous préférez une solution "tout-en-un" sans dispositif de sectionnement externe à ajouter, optez pour la version auto-protégée :

• Parafoudre Acti9 iPRD F20r 3P+N Schneider A9L2F620 : version auto-protégée 3P+N avec fusible intégré (4 modules)

Pour une capacité de décharge supérieure (Imax 40 kA), consultez la gamme iPRD F40r auto-protégée avec notamment le parafoudre Schneider A9L2F640 (version 3P+N).

Pour les installations nécessitant une protection Type 1 (paratonnerre installé sur le bâtiment), consultez la version Compact Type 1+2 :

• Parafoudre Acti9 iPRD1 C25r 3P+N Schneider A9L1C625 : version Compact Type 1+2 nécessitant un fusible gG 315 A associé
