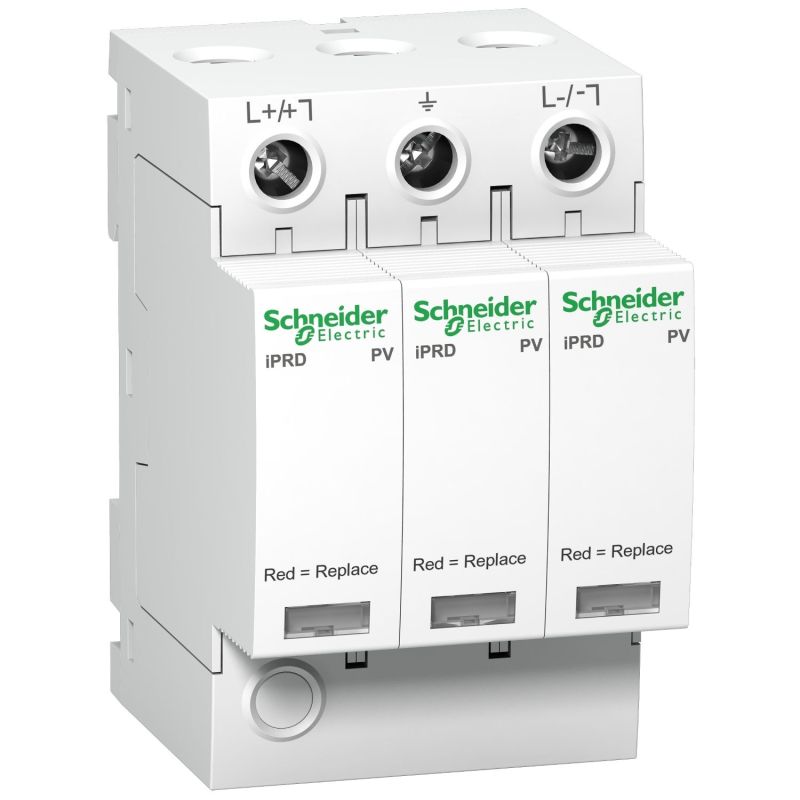

A9L40281 Schneider - Acti9 - iPRDDC40r 1000PV - parasurtenseur mod - 2P - 1000Vcc - 40kA

Une protection essentielle pour vos installations photovoltaïques

Les installations photovoltaïques sont particulièrement exposées aux surtensions atmosphériques. Implantées sur des toitures ou en plein champ, elles présentent une surface de captation importante et sont raccordées à des câblages DC parfois longs qui amplifient les phénomènes d'induction lors d'un coup de foudre à proximité. Sans protection adéquate, ces surtensions transitoires peuvent endommager irrémédiablement les composants critiques de votre installation : panneaux photovoltaïques, onduleurs, optimiseurs, micro-onduleurs et systèmes de supervision.

Le parafoudre Acti9 iPRD-DC 40r 1000PV de Schneider Electric a été spécifiquement conçu pour protéger le côté courant continu (DC) des installations solaires contre ces phénomènes. Contrairement aux parafoudres AC classiques, il intègre les contraintes spécifiques du courant continu photovoltaïque : tensions élevées (jusqu'à 1000 V), absence de passage par zéro du courant, et exposition aux conditions climatiques extérieures.

Pour quelles installations photovoltaïques ?

L'iPRD-DC 40r 1000PV est adapté à l'ensemble des installations photovoltaïques fonctionnant jusqu'à 1000 V en tension de circuit ouvert dans les conditions de test standard (Uoc stc 833 V) :

• Installations résidentielles : panneaux solaires en toiture de maisons individuelles
• Installations tertiaires : ombrières de parking, toitures de bâtiments commerciaux ou administratifs
• Installations industrielles : toitures d'usines, hangars logistiques, bâtiments agricoles
• Centrales photovoltaïques au sol : parcs solaires en zone rurale ou industrielle
• Sites isolés : installations autonomes en alimentation électrique solaire

Le parafoudre s'installe dans le coffret DC, entre les panneaux photovoltaïques et l'onduleur, au plus près des équipements à protéger. Pour une protection optimale, il est recommandé de l'installer dans le coffret de raccordement DC général ou dans les coffrets de string en cas de grandes installations.

Où installer le parafoudre photovoltaïque ?

L'iPRD-DC 40r 1000PV peut être intégré dans plusieurs types de coffrets selon votre installation :

• Coffret DC intérieur : tableau électrique modulaire abrité dans un local technique
• Coffret DC extérieur étanche : enveloppe IP étanche aux intempéries, fixée en façade ou à proximité des panneaux
• Coffret onduleur : intégré directement dans le coffret de raccordement de l'onduleur

Sa conception réversible permet de raccorder les câbles phase/neutre/terre par le haut ou par le bas selon la configuration de votre coffret, ce qui facilite l'intégration dans des installations existantes ou contraintes en termes de cheminement des câbles.

Technologie et performances techniques

Une technologie MOV adaptée au courant continu

L'Acti9 iPRD-DC 40r 1000PV utilise la technologie MOV (Metal Oxide Varistor), spécifiquement dimensionnée pour les contraintes du courant continu photovoltaïque. Contrairement aux varistances AC qui bénéficient du passage par zéro du courant alternatif, les varistances DC doivent intégrer leur propre dispositif de coupure pour interrompre l'arc électrique en cas de défaillance — c'est le rôle du sectionneur à commande intégrée.

Performances de décharge

Les performances de l'iPRD-DC 40r 1000PV répondent aux exigences des installations photovoltaïques exposées :

• Tension de fonctionnement continue maximale Ucpv = 1000 V (mode différentiel L+/L- et mode commun L+/PE et L-/PE)
• Tension de circuit ouvert maximale Uoc stc = 833 V (générateur PV en conditions de test standard)
• Courant de décharge nominal In = 15 kA (onde 8/20 µs)
• Courant de décharge maximal Imax = 40 kA
• Niveau de protection en tension Up < 3,9 kV en mode différentiel et en mode commun
• Courant nominal de court-circuit Iscpv = 200 A

Ces caractéristiques garantissent une protection efficace contre les coups de foudre indirects à proximité de l'installation photovoltaïque.

Sécurité et facilité de maintenance

Un sectionneur à commande intégrée

L'une des particularités essentielles du parafoudre iPRD-DC 40r 1000PV est son sectionneur à commande intégrée. Cette fonctionnalité permet de déconnecter électriquement les cartouches avant leur remplacement, ce qui est indispensable en courant continu où aucun passage par zéro du courant ne facilite la coupure. Cette commande de sectionnement garantit une intervention sécurisée pour le technicien chargé du remplacement des cartouches usagées.

Cartouches débrochables : maintenance rapide

Comme l'ensemble de la gamme iPRD, l'iPRD-DC 40r 1000PV bénéficie d'un système de cartouches débrochables. Lorsque le voyant local d'une cartouche passe au rouge (cartouche en fin de vie), le technicien actionne le sectionneur de commande, déclipse la cartouche usagée et insère une neuve. Le verrou anti-vibration garantit le maintien sécurisé des cartouches dans le temps, même en environnement extérieur exposé aux variations thermiques et aux vibrations dues au vent.

Surveillance et signalisation à distance

Signalisation locale

Chaque cartouche dispose d'un repère mécanique permettant un diagnostic visuel immédiat :

• Repère blanc : la cartouche est opérationnelle, la protection est active
• Repère rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée

Report à distance par contact libre de potentiel

L'iPRD-DC 40r 1000PV intègre un contact de signalisation libre de potentiel (composition 1 SD - 1 C/O) qui peut être relié à un système de supervision, à un automate ou à un voyant déporté. Cette fonction est particulièrement précieuse pour les installations photovoltaïques où :

• Le coffret DC est installé en toiture ou difficile d'accès
• L'installation est sur un site distant non surveillé en permanence
• L'installation est intégrée à un système de supervision énergétique

Le contact accepte une tension de 250 V CA à 50/60 Hz avec un courant de sortie de 0,25 A.

Installation et intégration en coffret

L'iPRD-DC 40r 1000PV se monte directement sur rail DIN dans un coffret électrique standard. Son format de 3 modules (54 mm de large, 85 mm de haut, 69 mm de profondeur) intègre la protection sur 2 pôles DC. Les bornes à cage acceptent des câbles de 2,5 à 25 mm² en rigide et 2,5 à 16 mm² en flexible (avec ou sans embout), couvrant la grande majorité des installations photovoltaïques.

Le couple de serrage recommandé est de 3,5 N.m sur les bornes de raccordement. La longueur de dénudage des fils est de 14 mm. Pour optimiser les performances de protection, il est essentiel de respecter les règles de câblage applicables aux installations photovoltaïques, notamment la limitation de la longueur des conducteurs de raccordement entre le parafoudre et les bornes de mise à la terre.

Conditions d'utilisation

Le parafoudre est qualifié pour les conditions suivantes :

• Température de fonctionnement : -25 à +60 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 90 %
• Altitude : jusqu'à 2000 m
• Degré de protection : IP40 sur face avant, IP20 sur les bornes
• Tenue aux chocs mécaniques : IK03

Conformité aux normes photovoltaïques

L'Acti9 iPRD-DC 40r 1000PV est conforme aux deux normes de référence pour les parafoudres photovoltaïques :

• EN/IEC 61643-31 : norme européenne et internationale spécifique aux dispositifs de protection contre les surtensions raccordés aux installations photovoltaïques
• UTE C 61740-51 : norme française définissant les règles d'application des parafoudres dans les installations photovoltaïques

Il bénéficie également de la certification CE pour la commercialisation dans l'Union européenne.

Produits complémentaires

Pour assurer la maintenance de votre installation photovoltaïque, le produit complémentaire essentiel est la cartouche de rechange :

• Cartouche de rechange C40-1000PV Schneider A9L40182 : cartouche débrochable Type 2 spécifiquement conçue pour le parafoudre iPRD PV-DC 2P, conforme aux normes EN/IEC 61643-31. Cette cartouche permet de remplacer rapidement une cartouche usagée après un événement de foudre, sans démontage du parafoudre ni intervention sur le câblage.

À la différence des parafoudres AC de la gamme iPRD, le parafoudre photovoltaïque iPRD-DC 40r 1000PV intègre déjà son propre contact de report à distance (composition 1 SD - 1 C/O), il n'est donc pas nécessaire de lui associer l'auxiliaire de signalisation A9L16619 destiné aux parafoudres AC.

Si vous cherchez à protéger également le côté courant alternatif (AC) de votre installation photovoltaïque (raccordement onduleur vers réseau), nous vous invitons à consulter notre gamme de parafoudres AC modulaires Acti9 iPRD, à choisir selon votre type d'installation (monophasée ou triphasée, TT/TN-S ou TN-C). Une installation photovoltaïque complète bénéficie d'une double protection : DC en amont de l'onduleur (avec ce parafoudre A9L40281) et AC en aval de l'onduleur.
