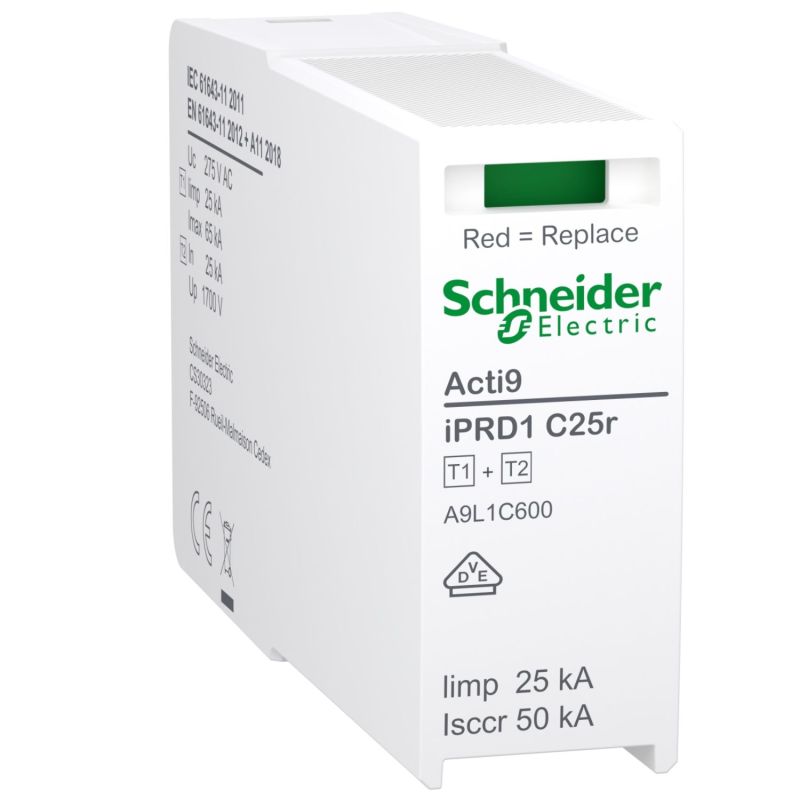

A9L1C600 Schneider - Acti9 IPRD1C25r - Cartouche Parafoudre neutre Type 1+2 1

Une cartouche de rechange pour maintenir vos performances de protection Type 1+2

Les parafoudres Type 1+2 sont conçus pour absorber des courants de foudre directs très importants, mais cette capacité de décharge a une contrepartie : après plusieurs événements de foudre majeurs ou un coup particulièrement violent, les cartouches du parafoudre peuvent atteindre leur fin de vie et nécessiter un remplacement. La cartouche Acti9 iPRD1 C25r Phase/Neutre de Schneider Electric vous permet de remettre en service votre parafoudre Compact en quelques secondes, sans démontage de l'appareil ni intervention sur le câblage de votre installation.

Cette cartouche est destinée à remplacer une cartouche Phase ou Neutre du parafoudre Acti9 iPRD1 C25r 3P+N, dans une installation triphasée avec neutre en régime de neutre TT ou TN-S. Elle ne convient pas aux installations TN-C avec conducteur PEN combiné, pour lesquelles d'autres cartouches sont disponibles.

Pour quel parafoudre ?

La cartouche A9L1C600 est conçue spécifiquement pour le parafoudre suivant :

• Parafoudre Acti9 iPRD1 C25r 3P+N Schneider A9L1C625 : version Compact Type 1+2 triphasée avec neutre pour réseaux TT et TN-S, en remplacement d'une cartouche Phase ou Neutre usagée

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée par cette référence A9L1C600

Sur un parafoudre iPRD1 C25r 3P+N, la signalisation par pôle permet d'identifier précisément quelle cartouche est défaillante : les cartouches Phase et Neutre utilisent cette référence A9L1C600, tandis que la cartouche Neutre/Terre utilise une référence spécifique (voir produits complémentaires).

Quand remplacer une cartouche de parafoudre ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche de parafoudre Type 1+2 :

• Coup de foudre direct : la cartouche a absorbé une décharge importante (proche de sa capacité Iimp 25 kA)
• Vieillissement naturel : après plusieurs années de service et de nombreux écrêtages de surtensions modérées
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche en cas de signalisation rouge est essentiel : un parafoudre dont une cartouche est en fin de vie ne protège plus correctement votre installation, exposant vos équipements à des dommages irréversibles en cas de nouvel événement de foudre.

Technologie et performances techniques

Technologie GDT sans courant de fuite

La cartouche A9L1C600 utilise la technologie GDT (Gas Discharge Tube), un éclateur à gaz qui présente des avantages décisifs pour la protection Type 1+2 :

• Capacité d'absorption d'énergie élevée : indispensable pour évacuer les courants de foudre directs (onde 10/350 µs)
• Sans courant de fuite : aucune perte d'énergie en fonctionnement normal, contrairement aux varistances qui peuvent générer un faible courant résiduel
• Tenue dans le temps : insensible au vieillissement par usure thermique

Performances de décharge Type 1+2

Les performances de la cartouche A9L1C600 sont identiques à celles d'origine du parafoudre iPRD1 C25r 3P+N en mode différentiel (L/N) :

• Courant de choc Iimp = 25 kA (onde 10/350 µs, simulation foudre directe)
• Courant de décharge nominal In = 25 kA (onde 8/20 µs)
• Courant de décharge maximal Imax = 65 kA
• Niveau de protection en tension Up < 1,5 kV
• Tension maximale de service permanent Uc = 275 V
• Courant de suite If = 50 kA

Vous retrouvez ainsi les performances d'origine du parafoudre immédiatement après le remplacement.

Installation simple et sécurisée

Que contient la référence A9L1C600 ?

À la livraison, vous recevez :

• Une cartouche de remplacement Acti9 iPRD1 C25r Phase/Neutre
• Prête à être embrochée sur votre parafoudre, sans préparation préalable

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche dans le module SPD du parafoudre
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre majeur, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L1C600 est conçue pour s'intégrer parfaitement dans le module SPD du parafoudre iPRD1 C25r 3P+N :

• Format : 1 module de 18 mm de large, 45 mm de haut, 73,5 mm de profondeur
• Poids : 105 g
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Degré de protection IP : IP20
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 2000 m

Conformité aux normes

La cartouche Acti9 iPRD1 C25r A9L1C600 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également des labels qualité CE et VDE, garantissant sa conformité aux exigences européennes les plus strictes.

Produits complémentaires

Cette cartouche A9L1C600 est destinée à être utilisée avec le parafoudre suivant :

• Parafoudre Acti9 iPRD1 C25r 3P+N Schneider A9L1C625 : parafoudre Compact Type 1+2 triphasé avec neutre pour réseaux TT et TN-S

Sur ce parafoudre 3P+N, le pôle Neutre/Terre dispose d'une cartouche dédiée avec une référence différente :

• Cartouche Neutre/Terre Schneider A9L1C602 : cartouche débrochable spécifique au pôle Neutre/Terre de l'iPRD1 C25r 3P+N (également compatible avec l'iPRD1 F25r 3P+N)

Pour les installations triphasées en régime TN-C (sans neutre distinct), la cartouche compatible est différente :

• Cartouche Phase/PEN Schneider A9L1C300 : cartouche débrochable spécifique au parafoudre iPRD1 C25r 3P en TN-C

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
