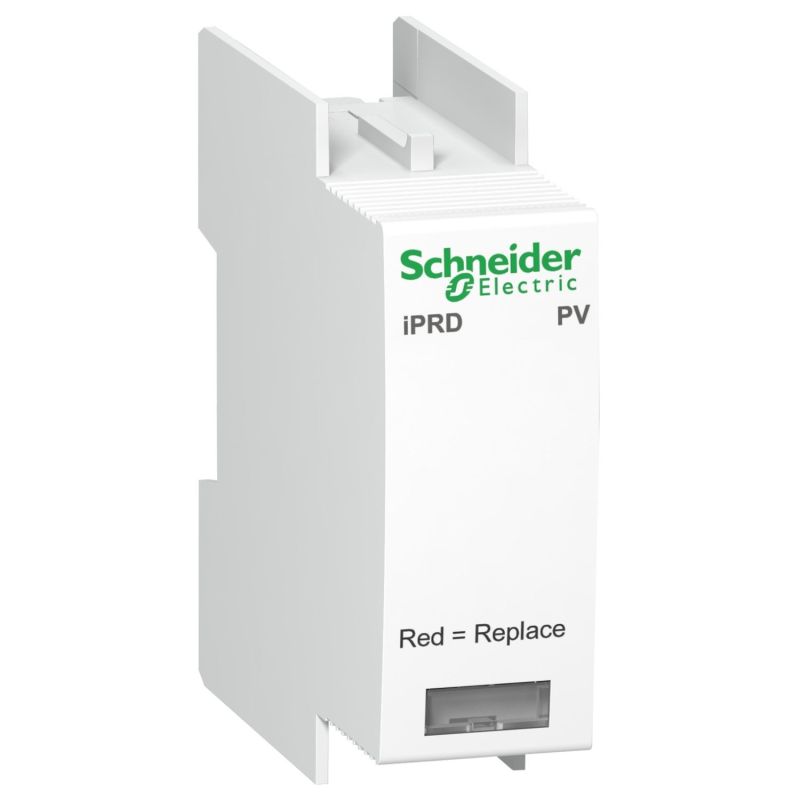

A9L40182 Schneider - Acti9 iPRD40r - Cartouche de rechange C40-1000PV - 460Vcc

Une cartouche de rechange pour vos installations photovoltaïques

Les installations photovoltaïques sont particulièrement exposées aux surtensions atmosphériques en raison de leur surface de captation importante et de leur exposition aux conditions climatiques. Lorsqu'un parafoudre PV-DC absorbe une décharge importante, ses cartouches peuvent atteindre leur fin de vie et nécessiter un remplacement pour maintenir le niveau de protection de l'installation. La cartouche Acti9 C40-1000PV de Schneider Electric vous permet de remettre en service votre parafoudre photovoltaïque en quelques secondes, sans démontage de l'appareil ni intervention sur le câblage DC de votre installation.

Cette cartouche est spécifiquement adaptée aux contraintes du courant continu photovoltaïque : tensions élevées (jusqu'à 1000 V), absence de passage par zéro du courant, et exposition aux conditions climatiques sévères. Sa conception en PBT (polybutylène téréphtalate) — un matériau technique très résistant aux contraintes thermiques et environnementales — la rend particulièrement adaptée aux coffrets DC installés en extérieur ou dans des environnements exposés.

Pour quel parafoudre ?

La cartouche A9L40182 est conçue spécifiquement pour le parafoudre suivant :

• Parafoudre Acti9 iPRD-DC 40r 1000PV Schneider A9L40281 : parafoudre photovoltaïque Type 2 modulaire 2P, 1000 V CC, avec sectionneur à commande intégrée et report de signalisation à distance

Pour identifier que cette cartouche est celle qui doit être remplacée, observez le voyant local sur la face avant du parafoudre :

• Repère blanc : la cartouche est opérationnelle, aucune action requise
• Repère rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée par cette référence A9L40182

Quand remplacer une cartouche de parafoudre photovoltaïque ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche de parafoudre PV-DC :

• Coup de foudre direct ou indirect : la cartouche a absorbé une décharge importante (proche de sa capacité Imax 40 kA)
• Vieillissement naturel : après plusieurs années de service et de nombreux écrêtages de surtensions modérées dues aux variations climatiques
• Maintenance préventive : dans le cadre d'un audit périodique de votre installation photovoltaïque
• Inspection visuelle : repère local rouge ou signalisation à distance d'alerte via le contact libre de potentiel du parafoudre

Le remplacement de la cartouche en cas de signalisation rouge est essentiel pour votre installation photovoltaïque : un parafoudre dont la cartouche est en fin de vie ne protège plus vos panneaux solaires, votre onduleur et vos optimiseurs, exposant ces équipements coûteux à des dommages irréversibles en cas de nouvel événement de foudre. Compte tenu du coût des équipements photovoltaïques, la maintenance préventive du parafoudre représente un investissement minimal pour préserver votre installation.

Technologie et performances techniques

Une technologie MOV adaptée au courant continu

La cartouche A9L40182 utilise la technologie MOV (Metal Oxide Varistor), spécifiquement dimensionnée pour les contraintes du courant continu photovoltaïque. Cette technologie présente un temps de réponse très rapide (< 25 ns), indispensable pour protéger efficacement les équipements électroniques sensibles d'une installation photovoltaïque (onduleurs, optimiseurs, micro-onduleurs).

Performances de décharge

Les performances de la cartouche A9L40182 sont identiques à celles d'origine du parafoudre iPRD-DC 40r 1000PV :

• Courant de décharge nominal In = 15 kA (onde 8/20 µs)
• Courant de décharge maximal Imax = 40 kA
• Tension maximale de service permanent Uc = 1000 V CC
• Niveau de protection en tension Up < 2 kV (Type 2)
• Tension en circuit ouvert Uoc = 833 V
• Temps de réponse < 25 ns

Vous retrouvez ainsi les performances d'origine du parafoudre immédiatement après le remplacement.

Installation simple et sécurisée

Procédure de remplacement

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre, mais nécessite quelques précautions spécifiques aux installations photovoltaïques en courant continu :

1. Identifiez la cartouche défaillante grâce au repère rouge sur la face avant du parafoudre
2. Actionnez le sectionneur à commande intégrée du parafoudre A9L40281 pour déconnecter électriquement la cartouche avant manipulation (étape essentielle en courant continu)
3. Déclippez la cartouche usagée en la tirant vers vous
4. Embrochez la nouvelle cartouche A9L40182 dans le module SPD du parafoudre
5. Réenclenchez le sectionneur de commande
6. Le repère local passe au blanc, confirmant la remise en service

⚠️ Sécurité : contrairement aux installations en courant alternatif, le courant continu d'une installation photovoltaïque ne s'interrompt pas naturellement. Le sectionneur à commande intégrée du parafoudre A9L40281 est donc indispensable pour intervenir en sécurité. Une intervention sur une cartouche sous tension DC peut provoquer un arc électrique dangereux pour le technicien et l'installation.

Caractéristiques physiques et environnement

La cartouche A9L40182 est conçue pour résister aux conditions d'utilisation des installations photovoltaïques :

• Format : 2 modules de 18 mm de large, 57 mm de haut, 56 mm de profondeur
• Couleur : Blanc (RAL 9003)
• Matière : PBT (polybutylène téréphtalate), résistant aux contraintes thermiques et UV
• Degré de protection IP : IP20 sur face avant
• Température de fonctionnement : -25 à +60 °C
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 90 %
• Altitude : jusqu'à 2000 m

La matière PBT (polybutylène téréphtalate) utilisée pour cette cartouche est un plastique technique à hautes performances, particulièrement résistant aux contraintes thermiques répétées et au vieillissement UV, ce qui en fait un matériau de choix pour les équipements photovoltaïques susceptibles d'être exposés aux conditions extérieures dans certains coffrets DC.

Conformité aux normes photovoltaïques

La cartouche Acti9 C40-1000PV A9L40182 est conforme à la norme EN/IEC 61643-31, norme européenne et internationale spécifique aux dispositifs de protection contre les surtensions raccordés aux installations photovoltaïques. Cette norme garantit l'adaptation du produit aux contraintes propres au courant continu et aux installations solaires. La cartouche bénéficie également de la certification CE pour la commercialisation dans l'Union européenne.

Produits complémentaires

Cette cartouche A9L40182 est destinée à être utilisée exclusivement avec le parafoudre photovoltaïque suivant :

• Parafoudre photovoltaïque Acti9 iPRD-DC 40r 1000PV Schneider A9L40281 : parafoudre Type 2 DC 1000V modulaire 2P avec sectionneur à commande intégrée et report de signalisation à distance, conçu pour la protection des installations solaires contre les surtensions transitoires

À la différence des cartouches AC de la gamme Acti9 iPRD, la cartouche photovoltaïque A9L40182 n'est compatible avec aucun autre parafoudre du catalogue. Elle est spécifiquement développée pour le parafoudre A9L40281 et ne doit pas être utilisée sur des parafoudres AC modulaires, ni l'inverse.

Si votre installation photovoltaïque comporte également une protection AC en aval de l'onduleur (côté réseau), les cartouches de rechange pour les parafoudres AC sont disponibles dans notre catalogue, en fonction du parafoudre AC installé (gamme iPRD F20r, F40r ou iPRD1 F25r/C25r selon votre configuration).

Si vous ne savez plus quel parafoudre est installé dans votre coffret DC, vérifiez la référence sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
