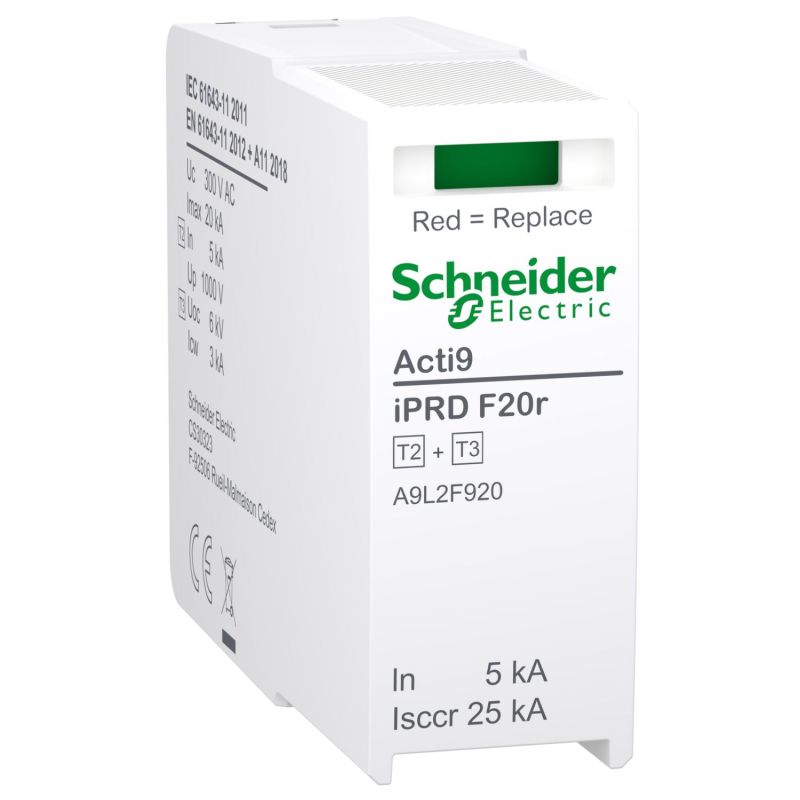

A9L2F920 Schneider - Acti9 iPRDF20r - Cartouche débrochable autoprotégé phase type 2+3

Une cartouche de rechange autoprotégée pour la gamme iPRD F20r

Lorsqu'un parafoudre autoprotégé iPRD F20r absorbe une décharge importante, ses cartouches peuvent atteindre leur fin de vie et nécessiter un remplacement pour maintenir le niveau de protection de l'installation. La cartouche Acti9 iPRD F20r Phase autoprotégée de Schneider Electric vous permet de remettre en service votre parafoudre en quelques secondes, sans démontage de l'appareil ni intervention sur le câblage de votre installation.

Cette cartouche est destinée au pôle Phase et utilise un mode de protection différentiel (entre phase et neutre, L-N). Elle intègre son propre fusible de secours pour garantir une déconnexion sûre en cas de fin de vie, conformément au principe d'auto-protection de la gamme iPRD F20r.

Pour quels parafoudres ?

La cartouche A9L2F920 est compatible avec l'ensemble de la gamme iPRD F20r autoprotégée, quelle que soit la configuration du réseau :

• Parafoudre Acti9 iPRD F20r 1P+N Schneider A9L2F120 : version monophasée pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD F20r 3P Schneider A9L2F320 : version triphasée sans neutre pour réseaux TN-C
• Parafoudre Acti9 iPRD F20r 3P+N Schneider A9L2F620 : version triphasée avec neutre pour réseaux TT et TN-S

Cette compatibilité étendue simplifie la gestion du stock de pièces de rechange : une seule référence de cartouche Phase suffit à couvrir toutes les configurations de la gamme F20r.

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée par cette référence A9L2F920

Quand remplacer une cartouche de parafoudre ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche de parafoudre Type 2+3 :

• Coup de foudre indirect : la cartouche a absorbé une décharge importante (proche de sa capacité Imax 20 kA)
• Vieillissement naturel : après plusieurs années de service et de nombreux écrêtages de surtensions modérées
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche en cas de signalisation rouge est essentiel : un parafoudre dont la cartouche est en fin de vie ne protège plus votre installation, exposant vos équipements à des dommages irréversibles en cas de nouvel événement de foudre.

Technologie et performances techniques

Technologie MOV avec auto-protection

La cartouche A9L2F920 utilise la technologie MOV (Metal Oxide Varistor), un composant à base d'oxyde de zinc qui écrête les surtensions transitoires avec un temps de réponse très rapide (< 25 ns). Cette technologie est particulièrement adaptée au mode de protection différentiel (entre phase et neutre) et à la protection des équipements électroniques sensibles.

Spécificité de cette cartouche : elle intègre son propre fusible de secours. En fin de vie, ce fusible déconnecte automatiquement la cartouche du réseau, évitant tout risque de court-circuit ou d'échauffement. Cette auto-protection est l'une des caractéristiques fondamentales de la gamme iPRD F20r.

Performances de décharge

Les performances de la cartouche A9L2F920 sont identiques à celles d'origine du parafoudre iPRD F20r :

• Courant de décharge nominal In = 5 kA (mode différentiel L/N)
• Courant de décharge maximal Imax = 20 kA (mode différentiel L/N)
• Tension en circuit ouvert Uoc = 6000 V
• Niveau de protection en tension Up < 1 kV (mode différentiel)
• Tension maximale de service permanent Uc = 275 V
• Temps de réponse < 25 ns
• Résistance de court-circuit 25 kA

Vous retrouvez ainsi les performances d'origine du parafoudre immédiatement après le remplacement.

Installation simple et sécurisée

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche A9L2F920 dans le module SPD du parafoudre
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L2F920 est conçue pour s'intégrer parfaitement dans le module SPD du parafoudre iPRD F20r :

• Format : 1 module de 18 mm de large, 45,3 mm de haut, 57,2 mm de profondeur
• Poids : 69 g
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Température de fonctionnement : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 2000 m

Conformité aux normes

La cartouche Acti9 iPRD F20r A9L2F920 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également de la certification CE pour la commercialisation dans l'Union européenne.

Produits complémentaires

Cette cartouche A9L2F920 est compatible avec les trois parafoudres suivants de la gamme iPRD F20r :

• Parafoudre Acti9 iPRD F20r 1P+N Schneider A9L2F120 : version monophasée Type 2+3 autoprotégée pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD F20r 3P Schneider A9L2F320 : version triphasée Type 2+3 autoprotégée pour réseaux TN-C
• Parafoudre Acti9 iPRD F20r 3P+N Schneider A9L2F620 : version triphasée avec neutre Type 2+3 autoprotégée pour réseaux TT et TN-S

Pour les parafoudres 1P+N et 3P+N de cette même gamme F20r, le pôle Neutre dispose d'une cartouche dédiée :

• Cartouche Neutre autoprotégée Schneider A9L2F622 : cartouche débrochable Type 2+3 pour le pôle Neutre des parafoudres iPRD F20r 1P+N et 3P+N (mode commun N/PE)

Si votre installation est équipée d'un parafoudre de gamme supérieure F40r (capacité de décharge 40 kA), les cartouches de rechange sont différentes :

• Cartouche Phase autoprotégée Schneider A9L2F900 : cartouche débrochable Type 2+3 pour le pôle Phase des parafoudres iPRD F40r 3P et 3P+N

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
