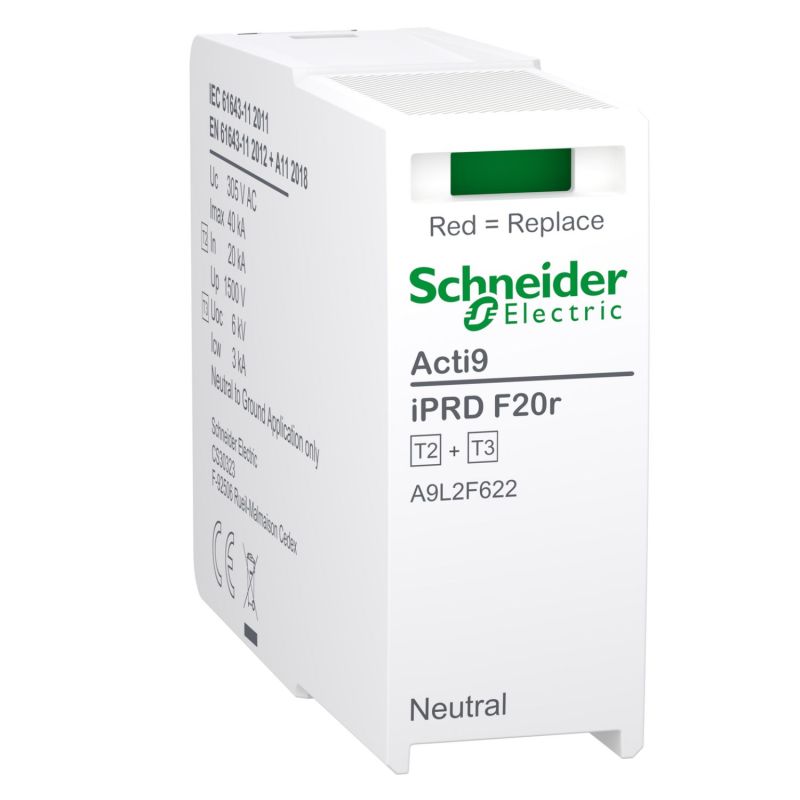

A9L2F622 Schneider - Acti9 iPRDF20r - Cartouche débrochable autoprotégé neutre type 2+3

Une cartouche de rechange dédiée à la protection du conducteur de neutre

Dans un parafoudre triphasé avec neutre, deux types de cartouches coexistent : les cartouches Phase (mode différentiel L-N) et la cartouche Neutre (mode commun N-PE). Chaque type joue un rôle spécifique et utilise une technologie adaptée à sa fonction. La cartouche Acti9 iPRD F20r Neutre de Schneider Electric est spécifiquement dédiée au pôle Neutre du parafoudre, où elle évacue les surtensions transitoires entre le conducteur de neutre et la terre.

Cette cartouche utilise la technologie GDT (Gas Discharge Tube), particulièrement adaptée au mode commun grâce à sa capacité à absorber des courants de décharge importants sans générer de courant de fuite vers la terre. Elle intègre son propre fusible de secours pour garantir une déconnexion sûre en cas de fin de vie, conformément au principe d'auto-protection de la gamme iPRD F20r.

Pour quels parafoudres ?

La cartouche A9L2F622 est compatible avec les parafoudres iPRD F20r autoprotégés disposant d'un conducteur de neutre :

• Parafoudre Acti9 iPRD F20r 1P+N Schneider A9L2F120 : version monophasée pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD F20r 3P+N Schneider A9L2F620 : version triphasée avec neutre pour réseaux TT et TN-S

À noter : la version triphasée 3P sans neutre (référence A9L2F320, destinée aux réseaux TN-C) n'utilise pas cette cartouche Neutre, puisqu'elle ne dispose pas de conducteur de neutre distinct.

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge sur le pôle Neutre : la cartouche Neutre a atteint sa fin de vie, elle doit être remplacée par cette référence A9L2F622

La signalisation par pôle permet d'identifier précisément si la cartouche défaillante est une cartouche Phase (référence A9L2F920) ou la cartouche Neutre (cette référence A9L2F622).

Quand remplacer une cartouche de parafoudre ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche Neutre :

• Coup de foudre indirect : la cartouche a absorbé une décharge importante (proche de sa capacité Imax 40 kA)
• Surtension importante en mode commun : phénomène fréquent lors de coups de foudre proches qui induisent des surtensions entre neutre et terre
• Vieillissement naturel : après plusieurs années de service et de nombreux écrêtages de surtensions modérées
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche Neutre en cas de signalisation rouge est essentiel : un parafoudre dont la cartouche Neutre est en fin de vie ne protège plus correctement votre installation contre les surtensions en mode commun, ce qui est particulièrement préjudiciable car ces surtensions sont fréquentes lors d'orages.

Technologie et performances techniques

Technologie GDT pour le mode commun

La cartouche A9L2F622 utilise la technologie GDT (Gas Discharge Tube), un éclateur à gaz particulièrement adapté à la protection du conducteur de neutre :

• Capacité d'absorption d'énergie élevée : indispensable pour évacuer les courants de décharge importants entre neutre et terre
• Sans courant de fuite : aucune perte d'énergie en fonctionnement normal, indispensable sur le conducteur de neutre qui ne doit pas générer de courant résiduel vers la terre
• Tenue dans le temps : insensible au vieillissement par usure thermique

Cette spécificité technologique différencie la cartouche Neutre des cartouches Phase qui utilisent une technologie MOV. Chaque cartouche est ainsi optimisée pour son mode de protection.

Performances de décharge en mode commun

Les performances de la cartouche A9L2F622 sont identiques à celles d'origine du parafoudre iPRD F20r en mode commun N/PE :

• Courant de décharge nominal In = 20 kA (mode commun N/PE)
• Courant de décharge maximal Imax = 40 kA (mode commun N/PE)
• Tension en circuit ouvert Uoc = 6000 V
• Niveau de protection en tension Up < 1,5 kV (mode commun)
• Tension maximale de service permanent Uc = 255 V
• Courant de suite If = 100 A
• Temps de réponse < 100 ns

Ces caractéristiques sont nettement supérieures à celles des cartouches Phase de la même gamme (qui sont à In 5 kA / Imax 20 kA en mode différentiel), ce qui est normal car le mode commun doit absorber les surtensions transitant par le neutre, généralement plus importantes.

Installation simple et sécurisée

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche Neutre défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche A9L2F622 dans le module SPD du parafoudre (emplacement Neutre)
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L2F622 est conçue pour s'intégrer parfaitement dans le module SPD du parafoudre iPRD F20r :

• Format : 1 module de 18 mm de large, 45,3 mm de haut, 57,2 mm de profondeur
• Poids : 42 g (plus léger que les cartouches Phase grâce à la technologie GDT)
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Température de fonctionnement : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 2000 m

Conformité aux normes

La cartouche Acti9 iPRD F20r A9L2F622 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également de la certification CE pour la commercialisation dans l'Union européenne.

Produits complémentaires

Cette cartouche A9L2F622 est compatible avec les parafoudres suivants de la gamme iPRD F20r :

• Parafoudre Acti9 iPRD F20r 1P+N Schneider A9L2F120 : version monophasée Type 2+3 autoprotégée pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD F20r 3P+N Schneider A9L2F620 : version triphasée avec neutre Type 2+3 autoprotégée pour réseaux TT et TN-S

Sur ces parafoudres, les pôles Phase utilisent une cartouche différente :

• Cartouche Phase autoprotégée Schneider A9L2F920 : cartouche débrochable Type 2+3 pour le pôle Phase des parafoudres iPRD F20r 1P+N, 3P et 3P+N (mode différentiel L-N)

Si votre installation est équipée d'un parafoudre de gamme supérieure F40r (capacité de décharge 40 kA en différentiel), la cartouche Neutre est différente :

• Cartouche Neutre autoprotégée Schneider A9L2F602 : cartouche débrochable Type 2+3 pour le pôle Neutre des parafoudres iPRD F40r 1P+N et 3P+N

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
