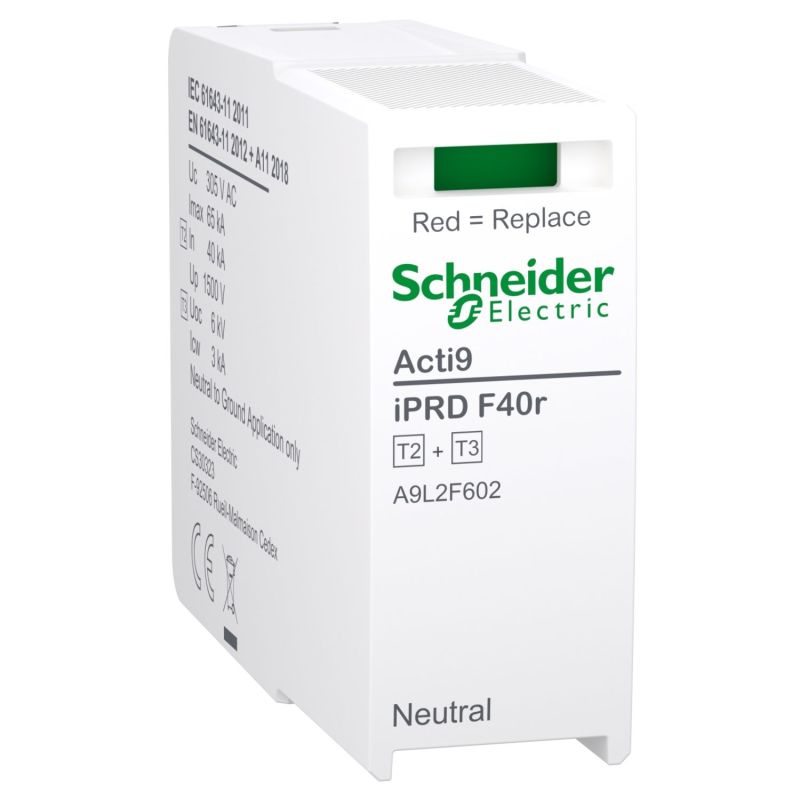

A9L2F602 Schneider - Acti9 iPRDF40r - Cartouche débrochable autoprotégé neutre type 2+3

Une cartouche de rechange dédiée à la protection renforcée du conducteur de neutre

Dans un parafoudre triphasé avec neutre haute capacité comme l'iPRD F40r, deux types de cartouches coexistent : les cartouches Phase (mode différentiel L-N) et la cartouche Neutre (mode commun N-PE). Chaque type joue un rôle spécifique et utilise une technologie adaptée à sa fonction. La cartouche Acti9 iPRD F40r Neutre de Schneider Electric est spécifiquement dédiée au pôle Neutre du parafoudre, où elle évacue les surtensions transitoires entre le conducteur de neutre et la terre, avec une capacité de décharge renforcée adaptée aux installations à forte exposition foudre.

Cette cartouche utilise la technologie GDT (Gas Discharge Tube), particulièrement adaptée au mode commun grâce à sa capacité à absorber des courants de décharge importants sans générer de courant de fuite vers la terre. Avec une capacité maximale Imax de 65 kA et un courant nominal In de 40 kA, elle offre une protection nettement supérieure à la cartouche Neutre de la gamme F20r (Imax 40 kA / In 20 kA), pour les installations à forte exposition foudre.

Pour quels parafoudres ?

La cartouche A9L2F602 est compatible avec les parafoudres iPRD F40r autoprotégés disposant d'un conducteur de neutre :

• Parafoudre Acti9 iPRD F40r 1P+N Schneider A9L2F140 : version monophasée pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD F40r 3P+N Schneider A9L2F640 : version triphasée avec neutre pour réseaux TT et TN-S

À noter : la version triphasée 3P sans neutre (référence A9L2F340, destinée aux réseaux TN-C) n'utilise pas cette cartouche Neutre, puisqu'elle ne dispose pas de conducteur de neutre distinct.

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge sur le pôle Neutre : la cartouche Neutre a atteint sa fin de vie, elle doit être remplacée par cette référence A9L2F602

La signalisation par pôle permet d'identifier précisément si la cartouche défaillante est une cartouche Phase (référence A9L2F900) ou la cartouche Neutre (cette référence A9L2F602).

Quand remplacer une cartouche de parafoudre ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche Neutre :

• Coup de foudre indirect : la cartouche a absorbé une décharge importante (proche de sa capacité Imax 65 kA)
• Surtension importante en mode commun : phénomène fréquent lors de coups de foudre proches qui induisent des surtensions entre neutre et terre
• Vieillissement naturel : après plusieurs années de service et de nombreux écrêtages de surtensions modérées
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche Neutre en cas de signalisation rouge est essentiel : un parafoudre dont la cartouche Neutre est en fin de vie ne protège plus correctement votre installation contre les surtensions en mode commun, ce qui est particulièrement préjudiciable car ces surtensions sont fréquentes lors d'orages.

Technologie et performances techniques

Technologie GDT pour le mode commun

La cartouche A9L2F602 utilise la technologie GDT (Gas Discharge Tube), un éclateur à gaz particulièrement adapté à la protection du conducteur de neutre :

• Capacité d'absorption d'énergie élevée : indispensable pour évacuer les courants de décharge importants entre neutre et terre
• Sans courant de fuite : aucune perte d'énergie en fonctionnement normal, indispensable sur le conducteur de neutre qui ne doit pas générer de courant résiduel vers la terre
• Tenue dans le temps : insensible au vieillissement par usure thermique

Cette spécificité technologique différencie la cartouche Neutre des cartouches Phase qui utilisent une technologie MOV. Chaque cartouche est ainsi optimisée pour son mode de protection.

Performances de décharge renforcées en mode commun

Les performances de la cartouche A9L2F602 sont identiques à celles d'origine du parafoudre iPRD F40r en mode commun N/PE, et nettement supérieures à celles de la cartouche Neutre F20r :

• Courant de décharge nominal In = 40 kA (mode commun N/PE)
• Courant de décharge maximal Imax = 65 kA (mode commun N/PE)
• Tension en circuit ouvert Uoc = 6000 V
• Niveau de protection en tension Up < 1,5 kV (mode commun)
• Tension maximale de service permanent Uc = 305 V
• Courant de suite If = 100 A
• Temps de réponse < 100 ns

Vous retrouvez ainsi les performances d'origine du parafoudre immédiatement après le remplacement, avec une capacité de décharge adaptée aux zones à forte exposition foudre.

Installation simple et sécurisée

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche Neutre défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche A9L2F602 dans le module SPD du parafoudre (emplacement Neutre)
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L2F602 est conçue pour s'intégrer parfaitement dans le module SPD du parafoudre iPRD F40r :

• Format : 1 module de 18 mm de large, 45 mm de haut, 57,2 mm de profondeur
• Poids : 42 g (plus léger que les cartouches Phase grâce à la technologie GDT)
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Degré de protection IP : IP20
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 4000 m

L'altitude de fonctionnement jusqu'à 4000 m fait de cette cartouche un choix adapté aux installations en zone montagneuse, là où la gamme F20r est limitée à 2000 m.

Conformité aux normes

La cartouche Acti9 iPRD F40r A9L2F602 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également de la certification CE pour la commercialisation dans l'Union européenne.

Produits complémentaires

Cette cartouche A9L2F602 est compatible avec les parafoudres suivants de la gamme iPRD F40r :

• Parafoudre Acti9 iPRD F40r 1P+N Schneider A9L2F140 : version monophasée Type 2+3 autoprotégée haute capacité 40 kA pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD F40r 3P+N Schneider A9L2F640 : version triphasée avec neutre Type 2+3 autoprotégée haute capacité 40 kA pour réseaux TT et TN-S

Sur ces parafoudres, les pôles Phase utilisent une cartouche différente :

• Cartouche Phase autoprotégée Schneider A9L2F900 : cartouche débrochable Type 2+3 pour le pôle Phase des parafoudres iPRD F40r 3P et 3P+N (mode différentiel L-N, Imax 40 kA)

Si votre installation est équipée d'un parafoudre de gamme F20r (capacité de décharge 20 kA en différentiel), la cartouche Neutre est différente :

• Cartouche Neutre autoprotégée Schneider A9L2F622 : cartouche débrochable Type 2+3 pour le pôle Neutre des parafoudres iPRD F20r 1P+N et 3P+N (Imax 40 kA en mode commun)

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
