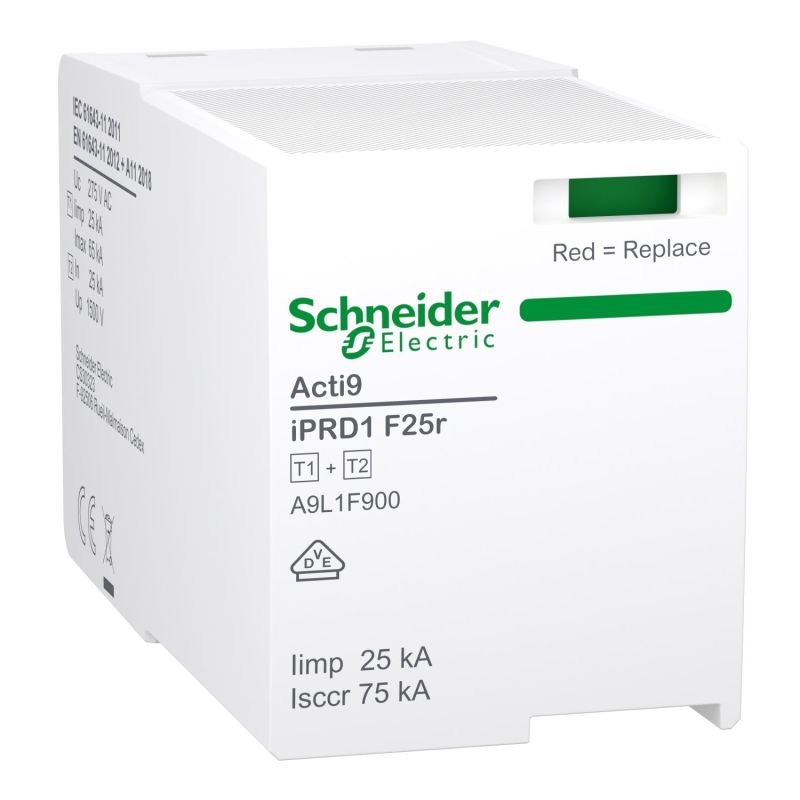

A9L1F900 Schneider - Acti9 IPRD1F25r - Cartouche Parafoudre phase - Type 1+2

Une cartouche de rechange autoprotégée pour la gamme iPRD1 F25r Type 1+2

Les parafoudres Type 1+2 autoprotégés iPRD1 F25r sont conçus pour évacuer les courants de foudre directs (Iimp 25 kA) dans les bâtiments équipés d'un paratonnerre. Après un coup de foudre majeur ou plusieurs événements importants, les cartouches Phase peuvent atteindre leur fin de vie et nécessiter un remplacement pour maintenir le niveau de protection de l'installation. La cartouche Acti9 iPRD1 F25r Phase autoprotégée de Schneider Electric vous permet de remettre en service votre parafoudre en quelques secondes, sans démontage de l'appareil ni intervention sur le câblage de votre installation.

Cette cartouche est destinée au pôle Phase et utilise un mode de protection différentiel (entre phase et neutre, L-N). Spécificité de cette cartouche : elle intègre son propre fusible de secours dimensionné pour les contraintes Type 1+2, ce qui explique son format plus volumineux (2 modules) par rapport aux cartouches Type 2+3 standard. Cette auto-protection est l'une des caractéristiques fondamentales de la gamme iPRD1 F25r autoprotégée.

Pour quels parafoudres ?

La cartouche A9L1F900 est compatible avec les parafoudres triphasés autoprotégés Type 1+2 de la gamme iPRD1 F25r :

• Parafoudre Acti9 iPRD1 F25r 3P Schneider A9L1F325 : version triphasée sans neutre Type 1+2 autoprotégée pour réseaux TN-C
• Parafoudre Acti9 iPRD1 F25r 3P+N Schneider A9L1F625 : version triphasée avec neutre Type 1+2 autoprotégée pour réseaux TT et TN-S

Cette compatibilité simplifie la gestion du stock de pièces de rechange : une seule référence de cartouche Phase couvre toutes les configurations de la gamme F25r autoprotégée.

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge sur le pôle Phase : la cartouche Phase a atteint sa fin de vie, elle doit être remplacée par cette référence A9L1F900

La signalisation par pôle permet d'identifier précisément si la cartouche défaillante est une cartouche Phase (cette référence A9L1F900) ou la cartouche Neutre/Terre (référence A9L1C602 pour la version 3P+N).

Quand remplacer une cartouche de parafoudre Type 1+2 ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche de parafoudre Type 1+2 :

• Coup de foudre direct : la cartouche a absorbé une décharge importante (proche de sa capacité Iimp 25 kA)
• Coup de foudre indirect répété : usure progressive après plusieurs événements majeurs
• Vieillissement naturel : après plusieurs années de service dans un bâtiment équipé de paratonnerre
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques (datacenters, ERP à risque, sites industriels)
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche en cas de signalisation rouge est particulièrement essentiel sur les installations Type 1+2 : ces parafoudres protègent contre les coups de foudre directs, et une cartouche en fin de vie expose votre installation à des dommages catastrophiques en cas de nouveau foudroiement du bâtiment.

Technologie et performances techniques

Technologie GDT sans courant de fuite

La cartouche A9L1F900 utilise la technologie GDT (Gas Discharge Tube), un éclateur à gaz qui présente des avantages décisifs pour la protection Type 1+2 :

• Capacité d'absorption d'énergie élevée : indispensable pour évacuer les courants de foudre directs (onde 10/350 µs)
• Sans courant de fuite : aucune perte d'énergie en fonctionnement normal, contrairement aux varistances qui peuvent générer un faible courant résiduel
• Tenue dans le temps : insensible au vieillissement par usure thermique

Fusible de secours intégré pour l'auto-protection

Spécificité de cette cartouche : elle intègre son propre fusible de secours, dimensionné pour les contraintes exceptionnelles de la gamme Type 1+2. En fin de vie, ce fusible déconnecte automatiquement la cartouche du réseau, évitant tout risque de court-circuit ou d'échauffement. Cette intégration explique le format 2 modules (36 mm) de cette cartouche, plus volumineuse que les cartouches Compact équivalentes (A9L1C300/A9L1C600) qui ne sont pas autoprotégées.

Performances de décharge Type 1+2

Les performances de la cartouche A9L1F900 sont identiques à celles d'origine du parafoudre iPRD1 F25r en mode différentiel :

• Courant de choc Iimp = 25 kA (onde 10/350 µs, simulation foudre directe)
• Courant de décharge nominal In = 25 kA (onde 8/20 µs)
• Courant de décharge maximal Imax = 65 kA
• Niveau de protection en tension Up < 1,5 kV
• Tension maximale de service permanent Uc = 275 V
• Courant de suite If = 75 kA
• Résistance de court-circuit Iscc = 75 kA
• Temps de réponse < 100 ns

Vous retrouvez ainsi les performances d'origine du parafoudre immédiatement après le remplacement.

Installation simple et sécurisée

Que contient la référence A9L1F900 ?

À la livraison, vous recevez :

• Une cartouche de remplacement Acti9 iPRD1 F25r Phase autoprotégée
• Prête à être embrochée sur votre parafoudre, sans préparation préalable

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche Phase défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche A9L1F900 dans le module SPD du parafoudre (emplacement Phase)
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre majeur, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L1F900 est conçue pour s'intégrer parfaitement dans le module SPD du parafoudre iPRD1 F25r :

• Format : 2 modules de 36 mm de large, 45 mm de haut, 73,5 mm de profondeur
• Poids : 194 g (plus volumineuse que les cartouches Compact car elle intègre le fusible)
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Degré de protection IP : IP20
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 2000 m

Conformité aux normes

La cartouche Acti9 iPRD1 F25r A9L1F900 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également des labels qualité CE et VDE, garantissant sa conformité aux exigences européennes les plus strictes.

Produits complémentaires

Cette cartouche A9L1F900 est compatible avec les parafoudres suivants de la gamme iPRD1 F25r :

• Parafoudre Acti9 iPRD1 F25r 3P Schneider A9L1F325 : parafoudre autoprotégé Type 1+2 triphasé sans neutre pour réseaux TN-C
• Parafoudre Acti9 iPRD1 F25r 3P+N Schneider A9L1F625 : parafoudre autoprotégé Type 1+2 triphasé avec neutre pour réseaux TT et TN-S

Sur le parafoudre iPRD1 F25r 3P+N, le pôle Neutre/Terre dispose d'une cartouche dédiée :

• Cartouche Neutre/Terre Schneider A9L1C602 : cartouche débrochable Type 1+2 pour le pôle Neutre/Terre, compatible avec les parafoudres iPRD1 F25r 3P+N et iPRD1 C25r 3P+N (Imax 150 kA en mode commun)

Si votre installation est équipée de la version Compact (non autoprotégée) du parafoudre Type 1+2, les cartouches de rechange sont différentes :

• Cartouche Phase/PEN Schneider A9L1C300 : cartouche Compact Type 1+2 pour le parafoudre iPRD1 C25r 3P en TN-C
• Cartouche Phase/Neutre Schneider A9L1C600 : cartouche Compact Type 1+2 pour le parafoudre iPRD1 C25r 3P+N en TT et TN-S

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
