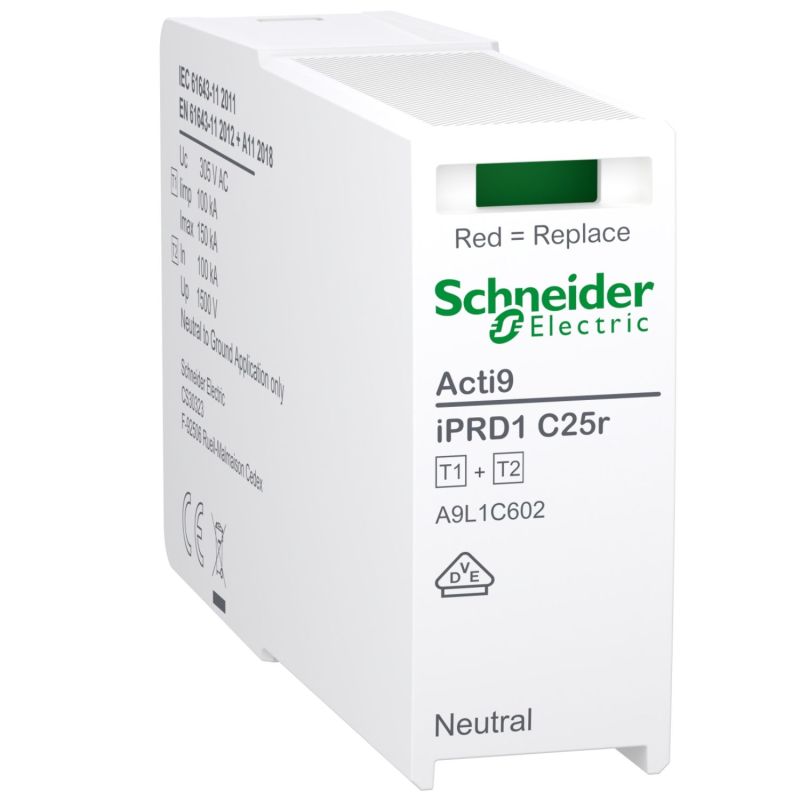

A9L1C602 Schneider - Acti9 IPRD1C25r - Cartouche Parafoudre neutre Type 1+2

La cartouche Neutre/Terre universelle pour la gamme Type 1+2 3P+N

Dans un parafoudre triphasé avec neutre Type 1+2 (iPRD1 C25r ou F25r 3P+N), deux types de cartouches coexistent : les cartouches Phase (mode différentiel L-N) et la cartouche Neutre/Terre (mode commun N-PE). Chaque type joue un rôle spécifique et utilise une technologie adaptée à sa fonction. La cartouche Acti9 iPRD1 C25r Neutre/Terre de Schneider Electric présente une particularité unique dans le catalogue Type 1+2 : elle est universellement compatible avec les deux gammes Type 1+2 en version 3P+N, qu'il s'agisse de la version Compact (C25r) ou de la version autoprotégée (F25r).

Cette cartouche utilise la technologie GDT (Gas Discharge Tube), particulièrement adaptée au mode commun grâce à sa capacité à absorber des courants de décharge exceptionnels sans générer de courant de fuite vers la terre. Avec une capacité maximale Imax de 150 kA et un courant de choc Iimp de 100 kA en mode commun, elle offre les performances les plus élevées de tout le catalogue de cartouches Acti9.

Une compatibilité unique avec deux gammes Type 1+2

La cartouche A9L1C602 est compatible avec les parafoudres Type 1+2 triphasés avec neutre suivants :

• Parafoudre Acti9 iPRD1 C25r 3P+N Schneider A9L1C625 : version Compact Type 1+2 triphasée avec neutre pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD1 F25r 3P+N Schneider A9L1F625 : version autoprotégée Type 1+2 triphasée avec neutre pour réseaux TT et TN-S

Cette double compatibilité présente plusieurs avantages :

• Simplification du stock : une seule référence couvre les besoins de maintenance Neutre/Terre des deux gammes Type 1+2 3P+N
• Disponibilité optimisée : en cas d'urgence après un événement de foudre, vous trouverez plus facilement cette référence universelle
• Réduction des coûts : moins de références à gérer pour les gestionnaires de patrimoine multi-sites

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge sur le pôle Neutre/Terre : la cartouche Neutre/Terre a atteint sa fin de vie, elle doit être remplacée par cette référence A9L1C602

La signalisation par pôle permet d'identifier précisément si la cartouche défaillante est une cartouche Phase (A9L1C600 pour le C25r 3P+N ou A9L1F900 pour le F25r) ou la cartouche Neutre/Terre (cette référence A9L1C602).

Quand remplacer une cartouche de parafoudre Type 1+2 ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche Neutre/Terre Type 1+2 :

• Coup de foudre direct : la cartouche a absorbé une décharge importante (proche de sa capacité Iimp 100 kA en mode commun)
• Surtension importante en mode commun : phénomène fréquent lors de coups de foudre proches qui induisent des surtensions entre neutre et terre, particulièrement intenses sur les installations Type 1+2
• Vieillissement naturel : après plusieurs années de service dans un bâtiment équipé de paratonnerre
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques (datacenters, ERP à risque, sites industriels)
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche Neutre/Terre en cas de signalisation rouge est particulièrement essentiel sur les installations Type 1+2 : ces parafoudres protègent contre les coups de foudre directs, et la cartouche Neutre/Terre joue un rôle crucial dans l'évacuation des courants de foudre vers la terre. Une cartouche défaillante expose votre installation à des dommages catastrophiques en cas de nouveau foudroiement.

Technologie et performances techniques

Technologie GDT pour le mode commun haute capacité

La cartouche A9L1C602 utilise la technologie GDT (Gas Discharge Tube), un éclateur à gaz particulièrement adapté à la protection Neutre/Terre Type 1+2 :

• Capacité d'absorption d'énergie maximale : indispensable pour évacuer les courants de foudre directs (onde 10/350 µs) en mode commun
• Sans courant de fuite : aucune perte d'énergie en fonctionnement normal, indispensable sur le conducteur de neutre qui ne doit pas générer de courant résiduel vers la terre
• Tenue dans le temps : insensible au vieillissement par usure thermique

Cette spécificité technologique différencie la cartouche Neutre/Terre des cartouches Phase qui utilisent également la technologie GDT mais avec un dimensionnement différentiel.

Performances de décharge exceptionnelles en mode commun

Les performances de la cartouche A9L1C602 sont identiques à celles d'origine des parafoudres iPRD1 C25r 3P+N et iPRD1 F25r 3P+N en mode commun N/PE :

• Courant de choc Iimp = 100 kA (onde 10/350 µs, simulation foudre directe en mode commun)
• Courant de décharge nominal In = 100 kA (mode commun N/PE)
• Courant de décharge maximal Imax = 150 kA (mode commun N/PE)
• Niveau de protection en tension Up < 1,5 kV (mode commun)
• Tension maximale de service permanent Uc = 305 V
• Courant de suite If = 100 kA
• Temps de réponse < 100 ns

Ces caractéristiques exceptionnelles font de la cartouche A9L1C602 la cartouche la plus performante du catalogue Acti9, capable d'évacuer les courants de foudre directs les plus importants vers la terre via le conducteur de neutre.

Installation simple et sécurisée

Que contient la référence A9L1C602 ?

À la livraison, vous recevez :

• Une cartouche de remplacement Acti9 iPRD1 C25r Neutre/Terre
• Prête à être embrochée sur votre parafoudre, sans préparation préalable

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche Neutre/Terre défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche A9L1C602 dans le module SPD du parafoudre (emplacement Neutre/Terre)
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre majeur, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L1C602 est conçue pour s'intégrer parfaitement dans le module SPD des parafoudres iPRD1 C25r 3P+N et iPRD1 F25r 3P+N :

• Format : 1 module de 18 mm de large, 45 mm de haut, 73,5 mm de profondeur
• Poids : 115 g
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Degré de protection IP : IP20
• Température de stockage : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 2000 m

Conformité aux normes

La cartouche Acti9 iPRD1 C25r A9L1C602 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également des labels qualité CE et VDE, garantissant sa conformité aux exigences européennes les plus strictes.

Produits complémentaires

Cette cartouche A9L1C602 est compatible avec les deux parafoudres Type 1+2 triphasés avec neutre suivants :

• Parafoudre Acti9 iPRD1 C25r 3P+N Schneider A9L1C625 : parafoudre Compact Type 1+2 triphasé avec neutre pour réseaux TT et TN-S (nécessite un fusible gG 315 A externe)
• Parafoudre Acti9 iPRD1 F25r 3P+N Schneider A9L1F625 : parafoudre autoprotégé Type 1+2 triphasé avec neutre pour réseaux TT et TN-S

Sur ces parafoudres 3P+N, les pôles Phase utilisent des cartouches différentes selon la version :

• Cartouche Phase/Neutre Schneider A9L1C600 : cartouche débrochable Type 1+2 pour les pôles Phase et Neutre du parafoudre iPRD1 C25r 3P+N (version Compact)
• Cartouche Phase autoprotégée Schneider A9L1F900 : cartouche débrochable Type 1+2 pour les pôles Phase du parafoudre iPRD1 F25r 3P+N (version autoprotégée, 2 modules)

Pour les installations en régime TN-C (sans neutre distinct), une autre cartouche Compact est disponible :

• Cartouche Phase/PEN Schneider A9L1C300 : cartouche débrochable Type 1+2 spécifique au parafoudre iPRD1 C25r 3P pour réseaux TN-C

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
