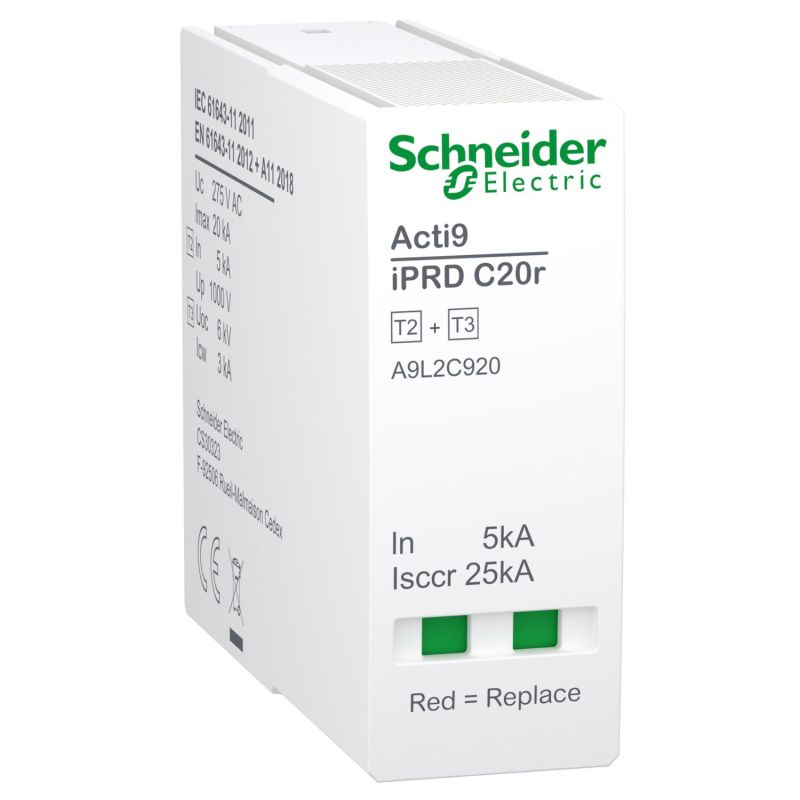

A9L2C920 Schneider - Acti9 iPRDC20r - Cartouche débrochable Compact phase type 2+3

Une cartouche de rechange Compact pour la gamme iPRD C20r

Lorsqu'un parafoudre Compact iPRD C20r absorbe une décharge importante, ses cartouches peuvent atteindre leur fin de vie et nécessiter un remplacement pour maintenir le niveau de protection de l'installation. La cartouche Acti9 iPRD C20r 2 Phases de Schneider Electric vous permet de remettre en service votre parafoudre Compact en quelques secondes, sans démontage de l'appareil ni intervention sur le câblage de votre installation.

Cette cartouche est destinée au mode de protection différentiel (L-N), c'est-à-dire à l'écrêtage des surtensions transitoires entre conducteurs actifs (phase et neutre). Contrairement aux cartouches Phase de la gamme F20r autoprotégée, cette cartouche Compact n'intègre pas de fusible de secours — l'auto-protection est assurée par un dispositif de sectionnement externe (disjoncteur ou fusible) installé en amont du parafoudre, conformément au principe de la gamme Compact.

Pour quels parafoudres ?

La cartouche A9L2C920 est compatible avec les parafoudres iPRD C20r Compact disposant d'un conducteur de neutre :

• Parafoudre Acti9 iPRD C20r 1P+N Schneider A9L2C120 : version monophasée Compact pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD C20r 3P+N Schneider A9L2C620 : version triphasée avec neutre Compact pour réseaux TT et TN-S

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée par cette référence A9L2C920

Quand remplacer une cartouche de parafoudre ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche de parafoudre Compact Type 2+3 :

• Coup de foudre indirect : la cartouche a absorbé une décharge importante (proche de sa capacité Imax 20 kA)
• Vieillissement naturel : après plusieurs années de service et de nombreux écrêtages de surtensions modérées
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche en cas de signalisation rouge est essentiel : un parafoudre dont la cartouche est en fin de vie ne protège plus votre installation, exposant vos équipements à des dommages irréversibles en cas de nouvel événement de foudre.

Technologie et performances techniques

Technologie MOV pour le mode différentiel

La cartouche A9L2C920 utilise la technologie MOV (Metal Oxide Varistor), un composant à base d'oxyde de zinc qui écrête les surtensions transitoires avec un temps de réponse très rapide (< 25 ns). Cette technologie est particulièrement adaptée au mode de protection différentiel (entre phase et neutre) et à la protection des équipements électroniques sensibles présents dans les installations résidentielles, tertiaires et industrielles.

Spécificité de cette cartouche Compact : contrairement aux cartouches de la gamme F20r autoprotégée, elle n'intègre pas de fusible de secours. L'auto-protection du parafoudre est assurée par un dispositif de sectionnement externe (disjoncteur ou fusible gG 63 A) installé en amont, conformément au principe de la gamme Compact qui privilégie le gain d'encombrement.

Performances de décharge

Les performances de la cartouche A9L2C920 sont identiques à celles d'origine du parafoudre iPRD C20r en mode différentiel :

• Courant de décharge nominal In = 5 kA (mode différentiel L/N)
• Courant de décharge maximal Imax = 20 kA (mode différentiel L/N)
• Tension en circuit ouvert Uoc = 6000 V
• Niveau de protection en tension Up < 1 kV (mode différentiel)
• Tension maximale de service permanent Uc = 275 V
• Temps de réponse < 25 ns
• Résistance de court-circuit 25 kA

Vous retrouvez ainsi les performances d'origine du parafoudre immédiatement après le remplacement.

Installation simple et sécurisée

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche A9L2C920 dans le module SPD du parafoudre
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L2C920 est conçue pour s'intégrer parfaitement dans le module SPD du parafoudre iPRD C20r :

• Format : 1 module de 18 mm de large, 45,3 mm de haut, 54 mm de profondeur
• Poids : 65 g
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Température de fonctionnement : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 2000 m

Conformité aux normes

La cartouche Acti9 iPRD C20r A9L2C920 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également de la certification CE pour la commercialisation dans l'Union européenne.

Produits complémentaires

Cette cartouche A9L2C920 est compatible avec les parafoudres Compact suivants de la gamme iPRD C20r :

• Parafoudre Acti9 iPRD C20r 1P+N Schneider A9L2C120 : version monophasée Compact Type 2+3 pour réseaux TT et TN-S (1 module seulement)
• Parafoudre Acti9 iPRD C20r 3P+N Schneider A9L2C620 : version triphasée avec neutre Compact Type 2+3 pour réseaux TT et TN-S (2 modules)

Sur ces parafoudres Compact, une cartouche alternative est également disponible pour les pôles Phase et Neutre :

• Cartouche Phase et Neutre Schneider A9L2C622 : cartouche débrochable Type 2+3 Compact pour le mode différentiel et le mode commun (technologie MOV + GDT, compatible iPRD C20r 1P+N et 3P+N)

Si votre installation est équipée d'un parafoudre de la gamme autoprotégée F20r (avec fusible de secours intégré), les cartouches de rechange sont différentes :

• Cartouche Phase autoprotégée Schneider A9L2F920 : cartouche débrochable Type 2+3 pour le pôle Phase des parafoudres iPRD F20r 1P+N, 3P et 3P+N (autoprotégée avec fusible intégré)

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
