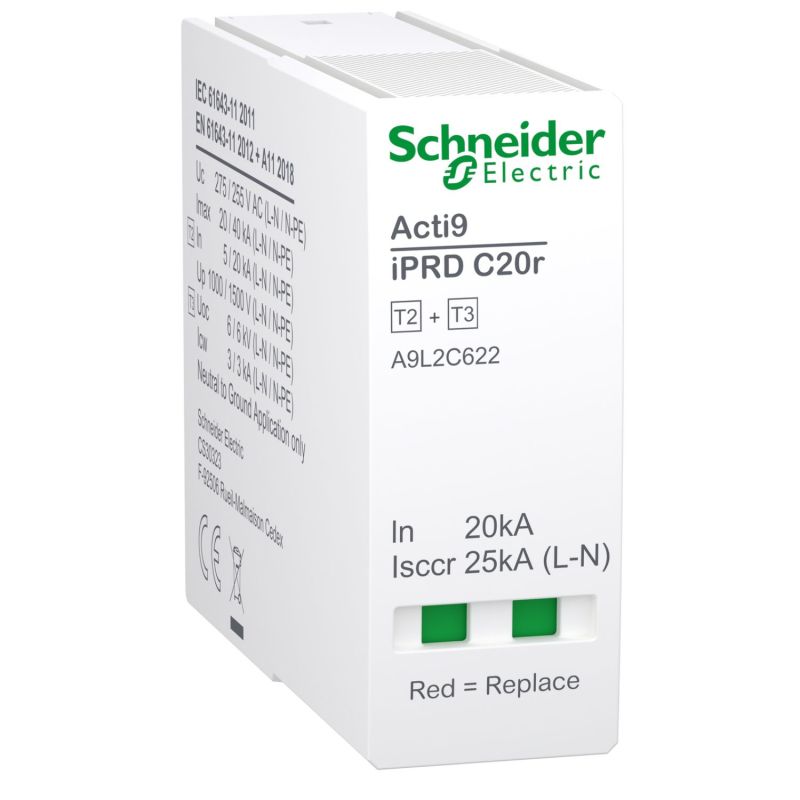

A9L2C622 Schneider - Acti9 iPRDC20r - Cartouche débrochable Compact neutre type 2+3

Une cartouche polyvalente Phase et Neutre pour la gamme iPRD C20r Compact

Lorsqu'un parafoudre Compact iPRD C20r absorbe une décharge importante, ses cartouches peuvent atteindre leur fin de vie et nécessiter un remplacement pour maintenir le niveau de protection de l'installation. La cartouche Acti9 iPRD C20r Phase et Neutre de Schneider Electric présente une caractéristique unique : elle est polyvalente et peut être utilisée à la fois sur les pôles Phase (mode différentiel L-N) et sur le pôle Neutre (mode commun N-PE) du parafoudre. Cette polyvalence simplifie considérablement la gestion du stock de pièces de rechange.

Pour rendre possible cette polyvalence, la cartouche A9L2C622 utilise une double technologie MOV + GDT : la varistance MOV gère l'écrêtage en mode différentiel pour les pôles Phase, tandis que l'éclateur à gaz GDT gère l'évacuation des courants importants en mode commun pour le pôle Neutre. Chaque mode de protection bénéficie ainsi de la technologie la mieux adaptée à son fonctionnement.

Pour quels parafoudres ?

La cartouche A9L2C622 est compatible avec les parafoudres iPRD C20r Compact disposant d'un conducteur de neutre :

• Parafoudre Acti9 iPRD C20r 1P+N Schneider A9L2C120 : version monophasée Compact pour réseaux TT et TN-S
• Parafoudre Acti9 iPRD C20r 3P+N Schneider A9L2C620 : version triphasée avec neutre Compact pour réseaux TT et TN-S

Cette compatibilité étendue, combinée à la polyvalence Phase/Neutre, simplifie considérablement la gestion des pièces de rechange : une seule référence peut remplacer toutes les cartouches d'un parafoudre iPRD C20r 1P+N ou 3P+N, quel que soit le pôle défaillant.

Pour identifier que cette cartouche est celle qui doit être remplacée, observez les voyants locaux sur la face avant du parafoudre :

• Voyant vert : la cartouche est opérationnelle, aucune action requise
• Voyant rouge : la cartouche a atteint sa fin de vie, elle doit être remplacée par cette référence A9L2C622

Quand remplacer une cartouche de parafoudre ?

Plusieurs situations peuvent déclencher le besoin de remplacement d'une cartouche de parafoudre Compact Type 2+3 :

• Coup de foudre indirect : la cartouche a absorbé une décharge importante (proche de sa capacité Imax 20 kA en différentiel ou 40 kA en mode commun)
• Surtension importante en mode commun : phénomène fréquent lors de coups de foudre proches qui induisent des surtensions entre neutre et terre
• Vieillissement naturel : après plusieurs années de service et de nombreux écrêtages de surtensions modérées
• Maintenance préventive : dans le cadre d'un audit électrique périodique des installations critiques
• Inspection visuelle : voyant local rouge ou signalisation à distance d'alerte

Le remplacement de la cartouche en cas de signalisation rouge est essentiel : un parafoudre dont une cartouche est en fin de vie ne protège plus correctement votre installation, exposant vos équipements à des dommages irréversibles en cas de nouvel événement de foudre.

Technologie et performances techniques

Une double technologie MOV + GDT

La cartouche A9L2C622 intègre deux technologies complémentaires pour assurer sa polyvalence Phase et Neutre :

• MOV (Metal Oxide Varistor) : composant à base d'oxyde de zinc qui écrête les surtensions en mode différentiel (entre phase et neutre) avec un temps de réponse très rapide (< 25 ns)
• GDT (Gas Discharge Tube) : éclateur à gaz utilisé en mode commun (entre neutre et terre) pour absorber les courants de décharge importants sans courant de fuite vers la terre

Cette association MOV + GDT est ce qui distingue la cartouche A9L2C622 de la cartouche A9L2C920 (cartouche dédiée 2 Phases en mode différentiel uniquement, technologie MOV seule). La A9L2C622 est donc particulièrement adaptée aux installations où vous souhaitez utiliser une seule référence pour l'ensemble des cartouches du parafoudre.

Spécificité de cette cartouche Compact : contrairement aux cartouches de la gamme F20r autoprotégée, elle n'intègre pas de fusible de secours. L'auto-protection du parafoudre est assurée par un dispositif de sectionnement externe (disjoncteur ou fusible gG 63 A) installé en amont, conformément au principe de la gamme Compact qui privilégie le gain d'encombrement.

Performances de décharge en mode différentiel et commun

Les performances de la cartouche A9L2C622 sont identiques à celles d'origine du parafoudre iPRD C20r, avec des valeurs spécifiques selon le mode de protection :

En mode différentiel (L/N) :

• Courant de décharge nominal In = 5 kA
• Courant de décharge maximal Imax = 20 kA
• Niveau de protection en tension Up < 1 kV
• Tension maximale de service permanent Uc = 275 V
• Temps de réponse < 25 ns (technologie MOV)

En mode commun (N/PE) :

• Courant de décharge nominal In = 20 kA
• Courant de décharge maximal Imax = 40 kA
• Niveau de protection en tension Up < 1,5 kV
• Tension maximale de service permanent Uc = 255 V
• Temps de réponse < 100 ns (technologie GDT)

Caractéristiques communes :

• Tension en circuit ouvert Uoc = 6000 V
• Résistance de court-circuit 25 kA
• Courant de suite If = 100 A

Vous retrouvez ainsi les performances d'origine du parafoudre immédiatement après le remplacement, en mode différentiel comme en mode commun.

Installation simple et sécurisée

Remplacement en quelques secondes

Le remplacement de la cartouche s'effectue sans outil et sans démontage du parafoudre :

1. Identifiez la cartouche défaillante grâce au voyant rouge sur la face avant du parafoudre
2. Déclippez la cartouche usagée en la tirant vers vous
3. Embrochez la nouvelle cartouche A9L2C622 dans le module SPD du parafoudre
4. Le verrou anti-vibration s'active automatiquement et sécurise la fixation
5. Le voyant local passe au vert, confirmant la remise en service

Cette simplicité de maintenance est particulièrement précieuse après un événement de foudre, lorsque la remise en service rapide de votre installation est cruciale.

Caractéristiques physiques et environnement

La cartouche A9L2C622 est conçue pour s'intégrer parfaitement dans le module SPD du parafoudre iPRD C20r :

• Format : 1 module de 18 mm de large, 45,3 mm de haut, 54 mm de profondeur
• Poids : 65 g
• Couleur : Blanc (RAL 9003)
• Matière : Thermoplastique
• Température de fonctionnement : -40 à +85 °C
• Humidité relative : 5 à 95 %
• Altitude : jusqu'à 2000 m

Conformité aux normes

La cartouche Acti9 iPRD C20r A9L2C622 est conforme à la norme EN 61643-11 (versions 2011, 2012 et A11:2018), référence pour les parafoudres basse tension. Elle bénéficie également de la certification CE pour la commercialisation dans l'Union européenne.

Produits complémentaires

Cette cartouche A9L2C622 est compatible avec les parafoudres Compact suivants de la gamme iPRD C20r :

• Parafoudre Acti9 iPRD C20r 1P+N Schneider A9L2C120 : version monophasée Compact Type 2+3 pour réseaux TT et TN-S (1 module seulement)
• Parafoudre Acti9 iPRD C20r 3P+N Schneider A9L2C620 : version triphasée avec neutre Compact Type 2+3 pour réseaux TT et TN-S (2 modules)

Sur ces parafoudres Compact, une cartouche alternative est également disponible pour le mode différentiel uniquement :

• Cartouche 2 Phases Schneider A9L2C920 : cartouche débrochable Type 2+3 Compact dédiée au mode différentiel L-N seul (technologie MOV, compatible iPRD C20r 1P+N et 3P+N)

Si votre installation est équipée d'un parafoudre de la gamme autoprotégée F20r (avec fusible de secours intégré), les cartouches de rechange sont différentes :

• Cartouche Phase autoprotégée Schneider A9L2F920 : cartouche débrochable Type 2+3 pour le pôle Phase des parafoudres iPRD F20r 1P+N, 3P et 3P+N
• Cartouche Neutre autoprotégée Schneider A9L2F622 : cartouche débrochable Type 2+3 pour le pôle Neutre des parafoudres iPRD F20r 1P+N et 3P+N

Pour bénéficier d'un report de signalisation à distance de l'état des cartouches de votre parafoudre, l'auxiliaire suivant peut être associé :

• Auxiliaire de signalisation à distance Schneider A9L16619 (iSR) : module additionnel pour reporter à distance le signal de fin de vie du parafoudre vers un voyant déporté, un automate ou un système de supervision

Si vous ne savez plus quel parafoudre est installé dans votre tableau électrique, vérifiez les références sur la face avant de l'appareil avant de commander votre cartouche de remplacement. En cas de doute, contactez notre service client qui pourra vous orienter vers la cartouche adaptée.
