« Interrupteur ou va-et-vient » : ce que ça veut dire exactement
C'est le point le plus utile de cette page, et il évite l'erreur d'achat la plus fréquente sur les commandes d'éclairage.
Beaucoup de gens croient qu'un interrupteur et un va-et-vient sont deux produits différents. Ce sont deux câblages du même produit. Le mécanisme comporte trois bornes ; ce que vous y raccordez détermine la fonction.
En interrupteur simple, vous utilisez deux bornes : la phase arrive, le retour lampe repart. Un point de commande, un éclairage.
En va-et-vient, vous utilisez les trois bornes et vous installez deux appareils identiques reliés entre eux par deux conducteurs appelés navettes. L'éclairage se commande alors depuis les deux endroits, indifféremment, chacun annulant l'autre. C'est le montage d'un couloir, d'un escalier, d'une chambre commandée à la porte et au lit, d'une pièce à deux entrées.
Conséquence très pratique : vous n'avez pas besoin de décider avant de commander. Si vous hésitez encore sur votre schéma, ou si vous vous constituez une réserve pour un chantier, une seule référence couvre les deux cas. Et pour un va-et-vient, il vous en faut simplement deux exemplaires.
10 AX : un calibre fait pour l'éclairage
Le marquage 10 AX mérite une explication, parce que le X n'est pas décoratif.
Un appareil marqué 10 A est donné pour 10 ampères en charge classique. Le X ajoute une qualification : l'appareil est apte à commander des charges fortement capacitives, typiquement les tubes fluorescents et, par extension, les alimentations électroniques des sources modernes.
Pourquoi cela compte : au moment de l'allumage, un luminaire à ballast ou à driver électronique appelle un courant d'appel bref mais très supérieur à son courant nominal. Sur un contact non qualifié, cette surintensité répétée use les contacts et finit par les coller. La qualification AX signifie que le contact est dimensionné pour l'encaisser des dizaines de milliers de fois.
En clair : ce mécanisme est fait pour commander de l'éclairage, y compris des LED à driver et des rampes de spots, et il durera. Il n'est en revanche pas destiné à commander un moteur ou un appareil de puissance.
Bornes automatiques : ce que ça change à la pose
Le raccordement se fait par bornes automatiques, de 1,5 à 2,5 mm², avec un repérage imprimé sur le mécanisme. Deux conséquences concrètes.
Pas d'outil, pas de couple de serrage. Le conducteur dénudé s'engage et se verrouille seul. On ne peut ni sous-serrer — le défaut le plus courant sur les bornes à vis, et une cause classique d'échauffement — ni sur-serrer et écraser le cuivre.
Un repérage qui rend le va-et-vient lisible. C'est là que le repérage sert le plus : sur un montage à trois bornes, savoir laquelle est le commun et lesquelles sont les navettes évite l'inversion qui fait qu'un des deux points de commande ne fonctionne pas comme attendu. L'indication est sur le produit, pas dans une notice.
Les bornes acceptent le fil souple comme le fil rigide, ce qui est utile en rénovation où l'on trouve les deux.
21,5 mm : il passe là où d'autres ne passent pas
La profondeur d'encastrement est de 21,5 mm, pour une boîte de 30 mm de profondeur minimum. C'est une cote qui compte plus qu'on ne le croit.
Les boîtes d'encastrement anciennes sont souvent peu profondes, et surtout elles sont encombrées de conducteurs rigides qu'il faut replier derrière le mécanisme. Sur un appareil profond, le repli des fils devient le vrai problème : on force, le mécanisme ne rentre pas complètement, et il ressort de quelques dixièmes — ce qui se voit sur la plaque.
Avec 21,5 mm, il reste du volume derrière l'appareil pour loger les fils sans les contraindre. En rénovation, c'est souvent ce qui fait la différence entre un remplacement en dix minutes et un remplacement qui tourne mal.
Deux systèmes de rattrapage, pour deux défauts différents
Legrand a prévu deux mécanismes distincts, et ils ne corrigent pas la même chose. C'est utile à connaître avant la pose.

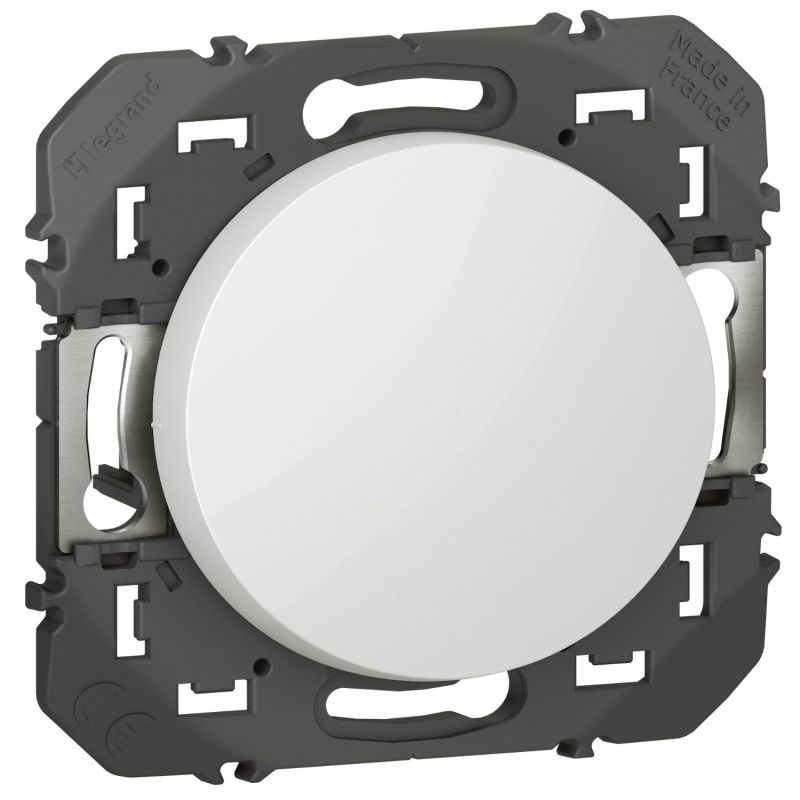

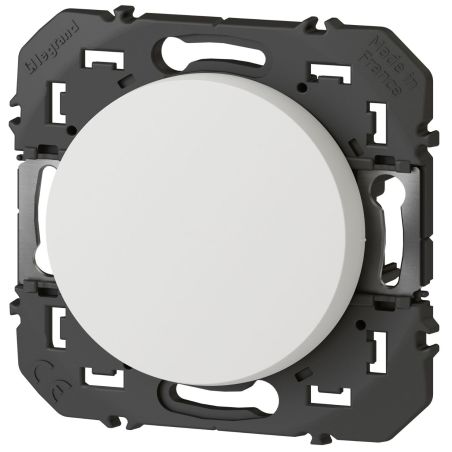

Le rattrapage angulaire, de -13° à +11°. Il corrige une boîte posée de travers. Le support livré avec le mécanisme permet de faire pivoter l'appareil dans son logement pour le remettre d'aplomb, indépendamment de l'inclinaison de la boîte. Sur un mur ancien, où les boîtes ont été scellées à la main, c'est ce qui sauve une pose.
Les plaquettes métalliques mobiles, 2 mm d'amplitude. Elles corrigent un désalignement horizontal — une boîte décalée, ou deux boîtes voisines qui ne sont pas exactement à l'entraxe. Legrand précise qu'elles « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis », ce qui règle un second problème : un support en plastique seul se vrille au serrage, et le mécanisme finit légèrement de biais.
Ces deux systèmes expliquent aussi le jumelage optimisé en multiposte annoncé par Legrand : c'est ce qui permet à deux ou trois mécanismes de s'aligner proprement sous une plaque commune.
Composable : la plaque se choisit à part

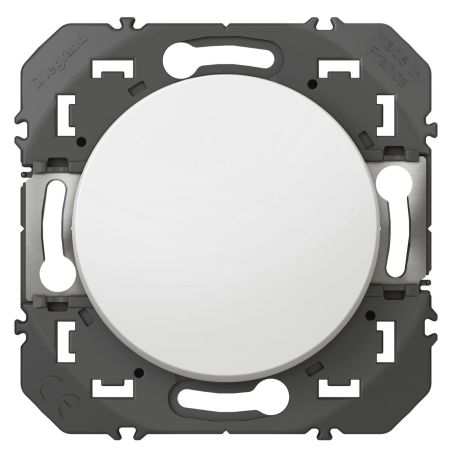

Cette référence est un mécanisme seul, à équiper d'une plaque de finition. C'est la formule que retiennent la plupart des installateurs, pour trois raisons.
La finition reste ouverte jusqu'au dernier moment. Le même mécanisme accepte le blanc, l'aluminium, le noir, le dune, le plume, l'inox brossé, le bois ébène ou la bague effet chrome — carré ou rond. Vous décidez une fois la peinture faite. Voyez la gamme des plaques de finition Dooxie, ou la plaque carrée 1 poste blanche 600801 pour rester en blanc.
Le multiposte devient rationnel. Deux ou trois mécanismes sous une plaque unique donnent un résultat bien plus net que des plaques simples accolées, et c'est le jumelage optimisé qui le permet.
Une plaque rayée se remplace seule, sans toucher au câblage ni au mécanisme.
Sécurité de chantier et données
Le mécanisme est livré avec une coque de protection de chantier à charnières. Elle protège l'appareil de la poussière et des projections de peinture tout en le laissant utilisable pendant les travaux — c'est ce qui permet d'avoir de la lumière sur un chantier sans exposer le matériel fini.
Blanc RAL 9003 brillant, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, pose encastrée ou en saillie sur cadre, thermoplastique sans halogène, tension 250 V, fréquence 50-60 Hz, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
