Deux commandes momentanées, une seule boîte
C'est la raison d'être de cette référence, et elle se mesure en percements évités.
Pour commander deux éclairages par impulsion depuis le même endroit, la solution classique consiste à poser deux poussoirs simples dans deux boîtes voisines, sous une plaque 2 postes de 158 mm. Deux boîtes, deux percements, 158 mm d'emprise.

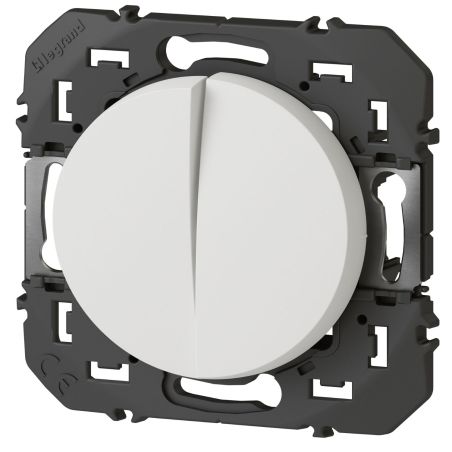

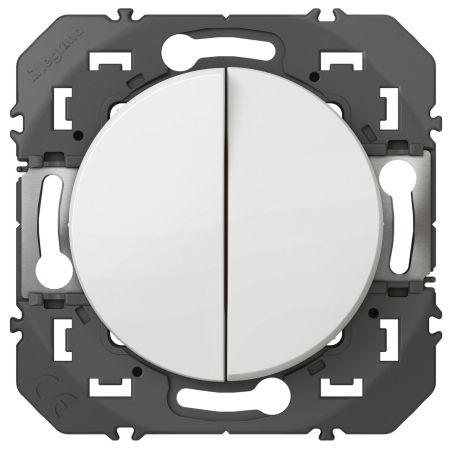

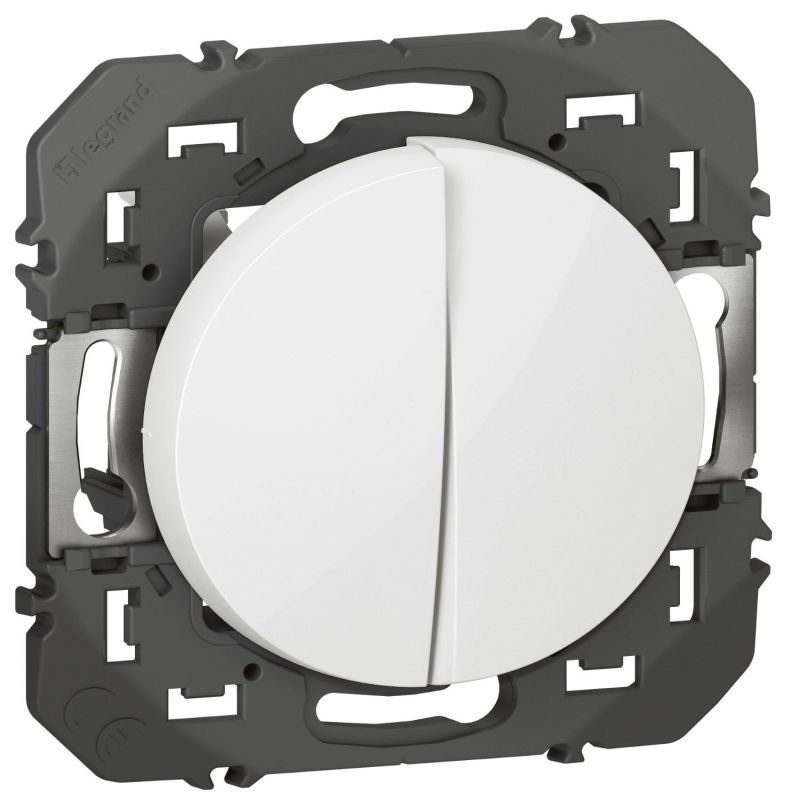

Le 600008 fait la même chose dans 73 x 73 mm : une seule boîte, l'encombrement d'un appareil ordinaire. Les deux boutons sont électriquement indépendants — Legrand annonce 4 pôles, deux contacts à fermeture et deux contacts à ouverture, soit un jeu complet par bouton.
Une précision honnête, parce qu'elle évite un malentendu : on ne choisit pas ce produit pour économiser de l'argent. Il coûte davantage que deux poussoirs simples. Ce qu'il économise, c'est un percement de mur — décisif en rénovation, quand une seule boîte existe et qu'en créer une seconde signifie burin, scellement, enduit, ponçage et peinture.
Un poussoir ne garde rien allumé — et ici, il en faut deux fois plus
C'est la chose à comprendre avant de commander, et sur un double appareil elle a une conséquence supplémentaire.
Un poussoir ne fait contact que pendant l'appui et revient seul au repos. Branché seul sur un circuit d'éclairage, il n'allume la lampe que le temps du doigt appuyé. Il lui faut un organe en amont qui mémorise l'ordre : un télérupteur, une minuterie, un carillon, une entrée d'automate.
Sur un double poussoir, il en faut un par circuit. Deux boutons commandant deux éclairages différents, cela veut dire deux organes au tableau. Et ils n'ont pas à être identiques :
- Deux télérupteurs — deux éclairages qui s'allument et s'éteignent à volonté, chacun de son côté
- Un télérupteur et une minuterie — le plafonnier reste allumé tant qu'on veut, l'éclairage de passage s'éteint seul. C'est souvent la combinaison la plus juste dans une entrée ou un palier.
- Un télérupteur et un carillon — un bouton pour la lumière, un pour la sonnette, sur le même appareil en façade d'entrée
Vérifiez donc la place disponible au tableau avant de commander : c'est le point qui conditionne tout le reste, et il ne se règle pas au mur.
L'avantage décisif : autant de points de commande que vous voulez
C'est ce qu'on achète en acceptant la contrainte du tableau, et cela vaut pour chacun des deux boutons.
Un va-et-vient commande un éclairage depuis deux endroits. Pour un troisième point il faut un permutateur, pour un quatrième un second, et le câblage devient un enchevêtrement de navettes qui traversent le logement.
Avec un télérupteur, tous les poussoirs se branchent en parallèle sur la même paire de fils : trois points, cinq, huit, le schéma ne change pas. Sur un double poussoir, cela veut dire que vos deux circuits deviennent chacun extensible à l'infini — et qu'un point de commande peut être ajouté plus tard sans revoir quoi que ce soit.
C'est la solution des grandes pièces à plusieurs entrées, des couloirs longs desservant deux zones d'éclairage, et des cages d'escalier à plusieurs niveaux où l'on veut commander la montée et le palier.
La contrainte à connaître : le nombre de fils
C'est la vraie limite de cet appareil, et elle mérite un calcul avant la commande.
Deux circuits de commande dans une seule boîte, cela fait jusqu'à quatre conducteurs de commande — un commun et un départ par bouton — auxquels s'ajoute ce qui traverse éventuellement la boîte. Sur une ligne de commande partagée, le commun peut être mutualisé et l'on descend à trois conducteurs.
C'est pour cela que la profondeur compte ici plus qu'ailleurs. Le mécanisme n'occupe que 21,4 mm, mais Legrand demande une boîte de 40 mm minimum — contre 30 mm pour un interrupteur de la gamme. La différence tient au mécanisme de rappel et au volume nécessaire derrière l'appareil, et avec quatre conducteurs à replier elle n'est pas théorique.
Deux recommandations pratiques : mesurez la profondeur utile avant de commander, du fond de la boîte au nu du mur ; et travaillez en 1,5 mm² plutôt qu'en 2,5 sur la ligne de commande — les bornes acceptent les deux sections, mais le 1,5 se replie infiniment mieux.
Bornes automatiques et repérage : ici, ce n'est pas un confort
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², avec un repérage imprimé sur le mécanisme. Sur cet appareil, ces deux caractéristiques sont structurelles.
Le repérage devient indispensable dès qu'il y a quatre pôles sur le même corps : il faut savoir quelle borne appartient à quel bouton, et laquelle est le commun de chacun. Sans indication, l'erreur est quasi certaine, et elle donne un appareil où l'un des deux boutons commande les deux circuits — ou aucun.
Les bornes automatiques font gagner du volume autant que du temps : pas de tête de vis, pas d'outil à engager dans une boîte déjà pleine, et un verrouillage qui ne peut être ni sous-serré — cause classique d'échauffement — ni écraser le cuivre. Fil souple ou rigide indifféremment.
6 A et 4 pôles : le calibre correspond à l'usage
L'interrupteur de la gamme est donné pour 10 AX, ce double poussoir pour 6 A. Ce n'est pas une version allégée.
Un interrupteur coupe le courant de la lampe et doit encaisser le courant d'appel des luminaires, d'où la qualification AX. Un poussoir relié à un télérupteur ne coupe pas la lampe : il ferme brièvement un circuit de commande qui alimente une bobine ou une entrée électronique. Le courant en jeu est faible, et 6 A y suffisent largement.
Quant aux 4 pôles, ils se répartissent en deux contacts à fermeture — dits « travail », circuit ouvert au repos et fermé à l'appui, le cas normal — et deux contacts à ouverture, dits « repos », utiles pour un arrêt momentané ou une entrée d'automate qui attend une coupure. Chaque bouton dispose donc des deux logiques. Vérifiez ce qu'attend votre matériel avant de câbler ; l'indication est portée sur le mécanisme.
Composable, et les compléments utiles
Attention à ne pas se tromper de plaque : bien qu'il porte deux boutons, cet appareil occupe un poste unique et demande une plaque 1 poste. Toutes les finitions sont dans la gamme des plaques de finition Dooxie.
Deux références de la gamme méritent d'être connues avant de valider votre commande.
Le poussoir simple 600004 reste préférable si un seul circuit est à commander, ou si la lisibilité prime : un bouton pleine taille se trouve du plat de la main, deux boutons demi-hauteur demandent de viser.
Le transformeur 600031 permet de réaliser cinq fonctions de va-et-vient et de poussoir à partir d'une seule référence — la solution pour un chantier entier où l'affectation des commandes n'est pas encore arrêtée.
Blanc RAL 9003 brillant, 73 x 73 mm, profondeur totale 36 mm, deux boutons, 4 pôles, fixation à vis, pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm, coque de protection de chantier à charnières, thermoplastique sans halogène, 250 V, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
