Un poussoir ne garde rien allumé, et il faut le savoir avant
C'est la seule chose vraiment importante à comprendre sur ce produit, et c'est celle qui provoque le plus de déceptions quand personne ne la dit.
Un interrupteur reste dans la position où on le laisse : poussé en haut, le circuit est fermé, la lampe est allumée, et elle le restera. Un poussoir, non. Il ne fait contact que pendant l'appui et revient seul à sa position de repos dès qu'on relâche le doigt.
Conséquence directe : branché seul sur un circuit d'éclairage, il n'allume la lampe que le temps de l'appui. Ce n'est pas un défaut, c'est sa définition — mais cela veut dire qu'il ne se substitue jamais à un interrupteur.
Il lui faut un organe en amont qui mémorise l'ordre. C'est ce composant, et non le poussoir, qui tient la lampe allumée.
Les quatre montages qui en font un produit utile
Voici, concrètement, à quoi sert ce mécanisme.
Avec un télérupteur, au tableau. C'est l'usage principal, et Legrand l'écrit sur sa propre fiche : « des poussoirs reliés à un télérupteur, situé au tableau électrique, permettent de commander un même éclairage depuis plusieurs points de contrôle ». Chaque appui fait basculer le télérupteur : première impulsion, la lumière s'allume ; seconde impulsion, elle s'éteint. Peu importe depuis quel poussoir.
Avec une minuterie. Un appui déclenche l'éclairage pour une durée réglée, puis il s'éteint seul. C'est le montage classique des cages d'escalier, des couloirs de copropriété, des celliers et des garages — là où l'on veut de la lumière sans risquer de l'oublier.
Avec un carillon ou une sonnerie. Le poussoir devient bouton de sonnette : le contact ne doit durer que le temps de l'appui, c'est exactement son comportement.
Avec une gâche, un portail, ou une entrée d'automate. Toute commande qui attend une impulsion plutôt qu'un état : ouverture de porte, entrée de module domotique, commande de scénario.
L'avantage décisif : le nombre de points de commande
C'est ce qui fait choisir un poussoir plutôt qu'un va-et-vient, et c'est un argument technique, pas économique.
Un va-et-vient commande un éclairage depuis deux endroits. Pour un troisième point, il faut intercaler un permutateur ; pour un quatrième, un second permutateur — et le câblage devient rapidement un plat de spaghettis, avec des navettes qui traversent tout le logement.
Avec un télérupteur, le raisonnement change complètement : tous les poussoirs se branchent en parallèle sur la même paire de fils. Trois points de commande, cinq, huit : c'est le même schéma, on ajoute simplement un poussoir sur la ligne.
C'est la solution des grandes pièces à plusieurs entrées, des couloirs longs, des cages d'escalier à plusieurs niveaux, et de toute installation où l'on veut pouvoir ajouter un point de commande plus tard sans revoir le schéma.
6 A et non 10 AX : pourquoi c'est logique
Le mécanisme simple de la gamme est donné pour 10 AX, celui-ci pour 6 A. Ce n'est pas une version au rabais.
Un interrupteur coupe le courant de la lampe : il doit encaisser le courant d'appel des luminaires, d'où la qualification AX. Un poussoir relié à un télérupteur, lui, ne coupe pas la lampe : il ferme brièvement un circuit de commande qui alimente la bobine du télérupteur ou l'entrée de la minuterie. Le courant en jeu est faible, et 6 A y sont largement suffisants.
Le calibre est donc adapté à l'usage réel. En revanche, cela confirme ce qui précède : ce mécanisme n'est pas destiné à commander directement une charge d'éclairage importante.
Un contact à fermeture et un contact à ouverture
Une caractéristique que les fiches concurrentes ne mentionnent jamais, et qui élargit les usages.
Legrand indique un contact à fermeture et un contact à ouverture, sur deux pôles. Autrement dit, l'appareil peut travailler dans les deux logiques :
- Contact à fermeture, dit « travail » : au repos le circuit est ouvert, l'appui le ferme. C'est le cas normal — télérupteur, minuterie, sonnette.
- Contact à ouverture, dit « repos » : au repos le circuit est fermé, l'appui l'ouvre. Utile pour un arrêt momentané, ou pour une entrée d'automate qui attend une coupure plutôt qu'une impulsion.
Vérifiez la logique attendue par l'appareil que vous commandez — télérupteur, minuterie, module domotique — avant de câbler. L'indication est portée sur le mécanisme.
Boîte de 40 mm : attention, ce n'est pas la même cote qu'un interrupteur
C'est le point de vigilance pratique de cette référence, et il surprend souvent.
L'interrupteur de la gamme demande une boîte de 30 mm minimum. Ce poussoir demande 40 mm, alors que sa profondeur d'encastrement est comparable — 21,4 mm. La différence tient au mécanisme de rappel et au volume nécessaire derrière l'appareil.
Mesurez donc avant de commander, surtout en rénovation ou dans une cloison de faible épaisseur. Une boîte de 30 mm qui accueillait très bien un interrupteur ne conviendra pas ici, et c'est le genre de détail qu'on découvre le jour de la pose.
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : le conducteur s'engage et se verrouille seul, sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé. Fil souple ou rigide indifféremment.
Composable, et les compléments utiles

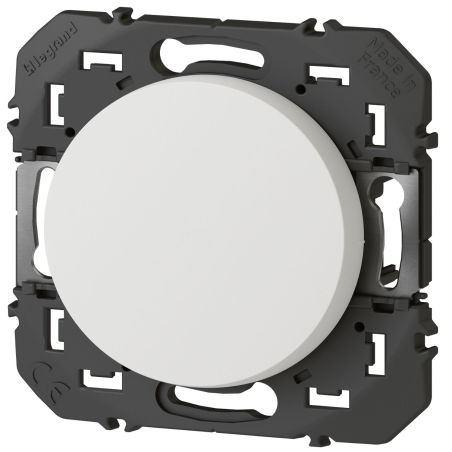

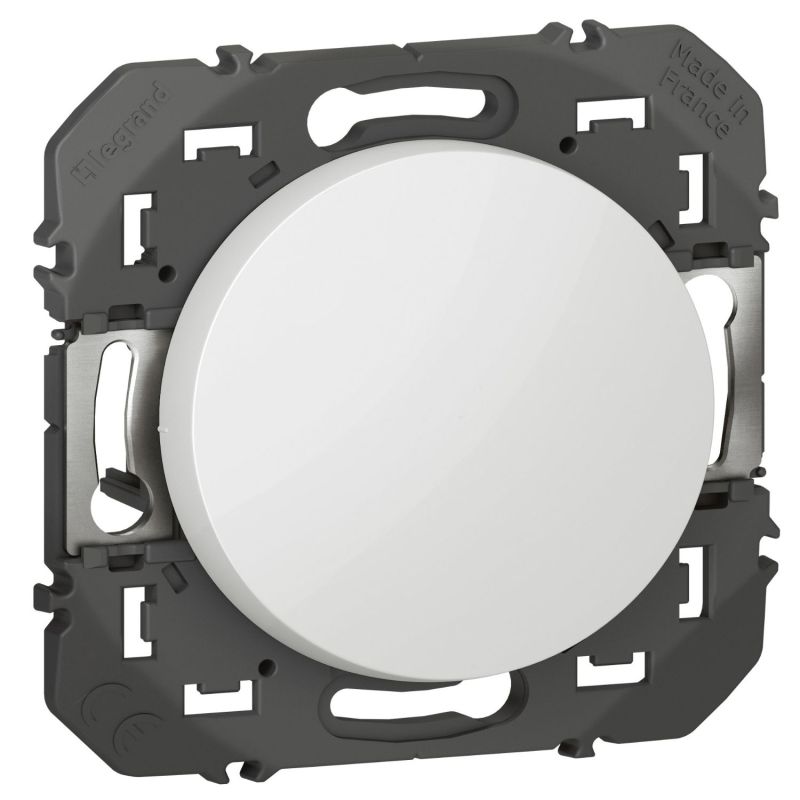

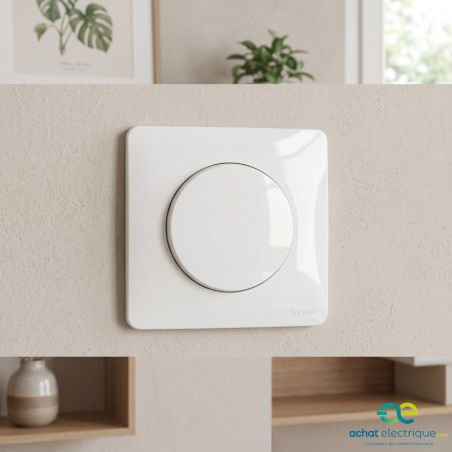

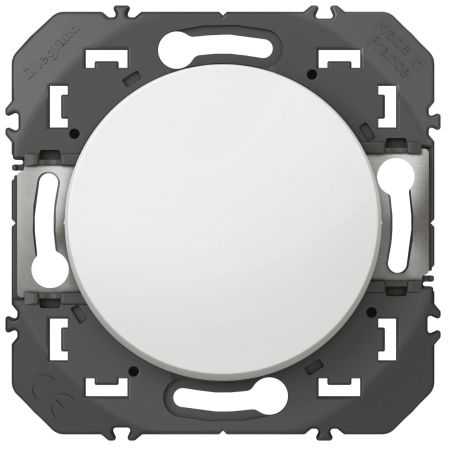

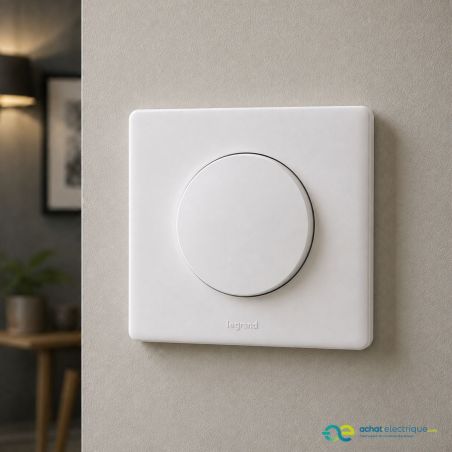

Cette référence est un mécanisme seul, à équiper d'une plaque de finition 1 poste. Toutes les finitions sont dans la gamme des plaques de finition Dooxie.
Deux références de la gamme méritent d'être connues avant de valider votre commande.
Le poussoir avec voyant lumineux 600016 est presque toujours le meilleur choix sur un montage à minuterie ou dans une cage d'escalier : le voyant reste allumé en permanence et rend le bouton trouvable dans le noir, ce qui est précisément le moment où l'on en a besoin.
Le transformeur 600031 permet de réaliser cinq fonctions de va-et-vient et de poussoir à partir d'une seule référence. Si vous équipez un chantier entier et que vous ne savez pas encore quelle commande ira où, c'est la solution qui évite de multiplier les références à approvisionner.
Blanc RAL 9003 brillant, 73 x 73 mm, profondeur totale 36 mm, deux pôles, fixation à vis, pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm, coque de protection de chantier à charnières, thermoplastique sans halogène, 250 V, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
