Ce qu'il y a exactement dans la boîte
C'est le point à lire avant de commander, parce que la composition de cette référence n'est pas celle du transformeur non lumineux et qu'aucun intitulé ne le dit.
Legrand annonce l'appareil livré « avec deux demi-doigts lumineux et un demi-doigt non-lumineux, fourni avec deux voyants de couleur bleu ». Décomposons :
- Deux demi-doigts lumineux — les commandes qui pourront porter un voyant
- Un demi-doigt non lumineux — une commande sans voyant
- Deux voyants bleus — les lampes elles-mêmes
Il n'y a donc pas de doigt simple pleine hauteur dans cette boîte, contrairement au transformeur non lumineux qui en contient un. Les fonctions simples s'obtiennent avec les demi-doigts.
Ce n'est pas une limitation, c'est la logique du produit : sur un appareil lumineux, ce sont les demi-doigts qui portent les voyants.
La combinaison que personne n'explique : un double à un seul voyant
Voilà l'usage le plus intéressant de cette référence, et il découle directement de la présence du demi-doigt non lumineux.

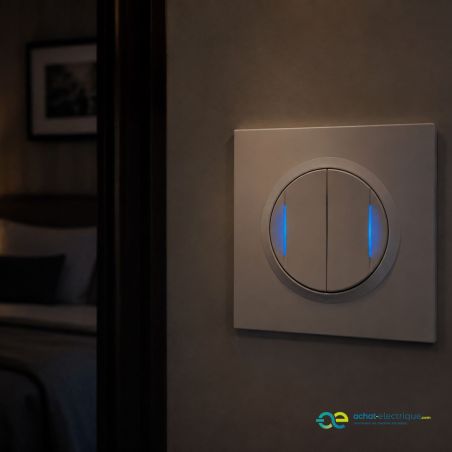

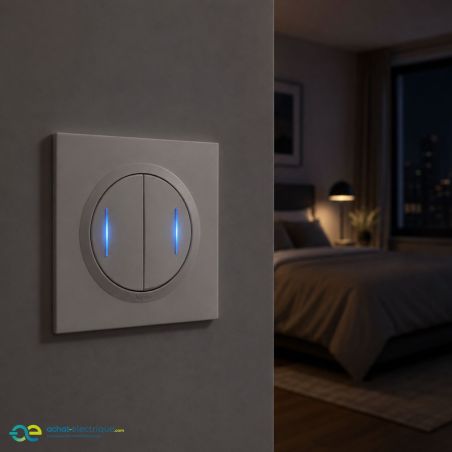

Vous montez les deux demi-doigts pour obtenir une double commande. Mais rien ne vous oblige à utiliser deux demi-doigts lumineux : vous pouvez associer un demi-doigt lumineux et un demi-doigt non lumineux. Résultat : une double commande dont une seule porte un voyant.
C'est exactement ce qu'on veut dans un cas très fréquent : une commande pour le plafonnier de la pièce, une autre pour un éclairage qu'on ne voit pas — le garage, la cave, l'extérieur, le cellier. Le plafonnier n'a besoin d'aucun voyant, on voit s'il est allumé. Le circuit invisible, lui, mérite un témoin.
Avec deux appareils dédiés, il faudrait deux postes et deux boîtes. Ici, tout tient dans un poste — et vous avez même, dans la boîte, de quoi changer d'avis : le second voyant reste disponible si vous voulez finalement rendre les deux commandes lumineuses.
Les cinq configurations, et le choix du lumineux
Comme le transformeur non lumineux, cet appareil couvre cinq commandes différentes : un simple va-et-vient ou un simple poussoir, un double va-et-vient ou un double poussoir, ou un va-et-vient et un poussoir côte à côte.
Le mode va-et-vient ou poussoir se règle sur le mécanisme, et la manipulation est décrite dans la notice fournie. Ce qui s'ajoute ici, c'est le choix de ce qui est lumineux — les deux commandes, une seule, ou aucune, selon les demi-doigts que vous montez et les voyants que vous installez.
Un rappel utile : un poussoir ne garde rien allumé. Il ne fait contact que pendant l'appui, et réclame un télérupteur ou une minuterie au tableau. Et c'est justement sur un poussoir que le voyant sert le plus : un poussoir s'installe dans les circulations, donc là où l'on arrive dans le noir. Si vous configurez un bouton en poussoir, montez-le lumineux.
Ce que le format complet vous apporte et vous coûte
Ce qu'il apporte. Tout est dans la boîte : mécanisme, plaque carrée blanche, griffes, doigts, voyants. Rien à commander, rien à assortir, et une fixation à vis ou à griffes qui s'adapte à une boîte ancienne dont les pattes ont cassé. Sur un chantier de rénovation, c'est une référence unique qui couvre les commandes d'éclairage lumineuses de tout un logement.
Ce qu'il coûte. Deux contreparties. La finition est imposée — blanc, et seulement blanc ; pour une autre teinte, il faut passer aux mécanismes composables et choisir la plaque séparément. Et le multiposte est impossible : la plaque est un carré 1 poste livré avec l'appareil, donc deux Dooxie One côte à côte donnent deux plaques accolées et non un ensemble sous cadre commun.
À noter que cet appareil porte jusqu'à deux commandes dans un seul poste : pour deux commandes d'éclairage, la question du multiposte ne se pose donc pas.
IP21 : ce que ça veut dire, et ce que ça ne veut pas dire
Les mécanismes composables Dooxie sont donnés IP20, le Dooxie One IP21. Le second chiffre passe de 0 à 1, ce qui correspond à une protection contre les chutes verticales de gouttes d'eau.
Ce n'est pas une protection contre les projections, et cela ne fait pas de cet appareil un matériel de pièce d'eau. L'usage reste intérieur uniquement. Dans une pièce d'eau, faites valider l'implantation par un électricien.
Ce que l'IP21 apporte concrètement : une tolérance un peu meilleure dans un garage, une buanderie, une cave, un local sujet à la condensation — c'est-à-dire, souvent, les pièces dont on veut justement contrôler l'éclairage à distance avec un voyant.
Pose, encombrement et données
L'appareil mesure 87 x 87 mm plaque comprise, pour une profondeur d'encastrement de 31,5 mm et 46 mm hors tout — sensiblement plus qu'un mécanisme composable, plaque non comprise. Mesurez la profondeur utile de votre boîte avant de commander, du fond au nu du mur, et prévoyez un peu de marge : il y a ici les conducteurs de puissance et ceux des voyants.
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², avec un repérage imprimé sur le mécanisme — indispensable sur un appareil qui peut prendre cinq configurations et porter deux voyants. Verrouillage sans outil, sans risque de sous-serrage ni de cuivre écrasé.
Le raccordement des voyants dépend du schéma retenu et de ce qui arrive dans la boîte, notamment de la présence d'un neutre : faites-le valider par un électricien, en même temps que le choix du télérupteur ou de la minuterie si vous configurez un poussoir.
Le mécanisme est livré avec une coque de protection de chantier à charnières, qui le protège de la poussière et des projections de peinture tout en le laissant utilisable pendant les travaux.
Blanc RAL 9003 brillant, voyants bleus, 87 x 87 mm, profondeur totale 46 mm, encastrement 31,5 mm, fixation à vis ou à griffes, 6 A, 250 V, thermoplastique sans halogène, IP21, IK04, marque NF, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
