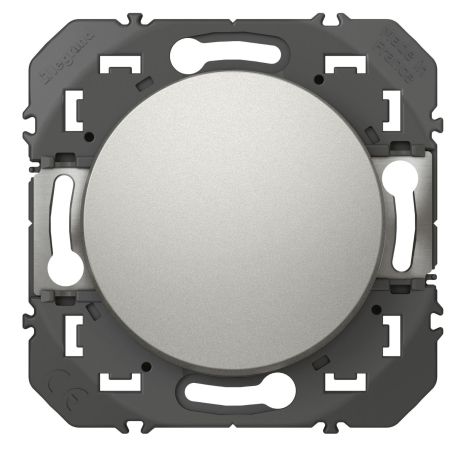

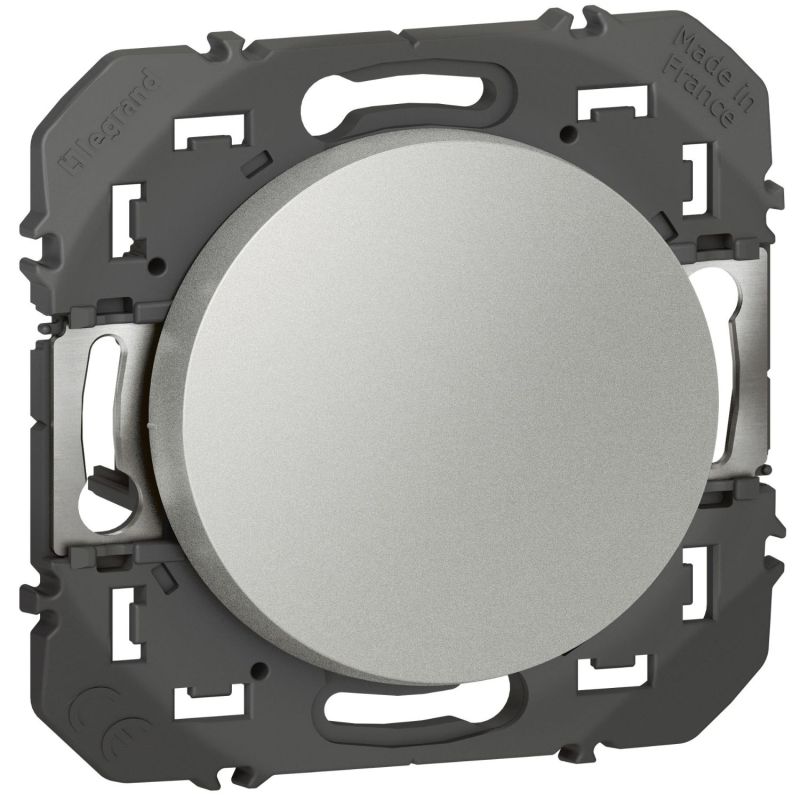

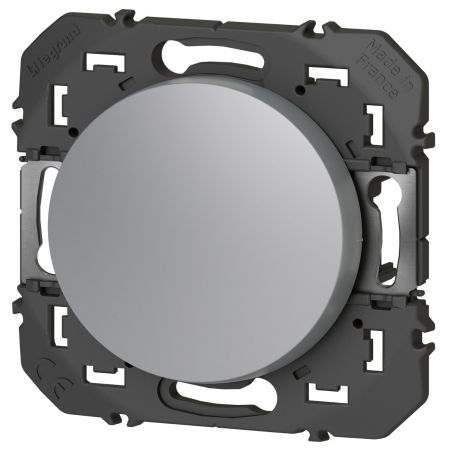

L'une des trois finitions qui existent aussi en mécanisme
C'est ce qui distingue cette référence, et cela mérite d'être expliqué parce que la gamme Dooxie est trompeuse sur ce point.
Les plaques de finition Dooxie existent en huit finitions : blanc, dune, plume, noir, aluminium, effet inox brossé, effet bois ébène, bague effet chrome. Les mécanismes, eux, n'en comptent que trois : blanc, aluminium et noir.
Autrement dit, avec une plaque dune, plume, inox ou bois, le centre que vous voyez sera toujours d'une autre teinte que le cadre. L'aluminium fait partie des rares finitions où l'ensemble peut être homogène du bord au centre.
C'est ce qui rend cette référence utile dans deux cas :
- Un ensemble aluminium complet — ce mécanisme sous une plaque carrée aluminium 600851, pour un objet monochrome métallisé qui se lit comme une seule pièce
- Le centre d'une plaque plume ou inox brossé — l'aluminium est alors le seul mécanisme qui reste dans la même famille de gris, et c'est ce qui sauve l'accord
Un point à connaître si vous montez plusieurs appareils voisins : l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme, certains mécanismes étant plus brillants que d'autres. Sur un poste unique cela ne se remarque pas ; sur deux ou trois appareils sous une même plaque, présentez-les ensemble avant de les fixer.
Interrupteur ou va-et-vient : c'est le câblage qui décide
Le nom donné par Legrand n'est pas une formule commerciale. Ce mécanisme comporte trois bornes, et ce que vous y raccordez détermine la fonction.
En interrupteur simple, deux bornes suffisent : la phase arrive, le retour lampe repart. Un point de commande.
En va-et-vient, les trois bornes servent, et il faut deux appareils identiques reliés par deux navettes. L'éclairage se commande alors depuis deux endroits — le montage du couloir, de l'escalier, de la chambre commandée à la porte et au lit.
Pour un va-et-vient, commandez donc deux exemplaires, et de la même finition : deux points de commande du même éclairage sont presque toujours visibles depuis un même endroit.
10 AX : la qualification qui compte pour l'éclairage
Le X de « 10 AX » n'est pas décoratif : il qualifie l'appareil pour les charges fortement capacitives, tubes fluorescents et alimentations électroniques.
Au moment de l'allumage, un luminaire à ballast ou à driver appelle un courant d'appel bref mais très supérieur à son courant nominal. Sur un contact non qualifié, cette surintensité répétée use les contacts et finit par les coller. La qualification AX signifie que le contact est dimensionné pour l'encaisser des dizaines de milliers de fois.
En pratique, ce mécanisme est fait pour commander de l'éclairage, rampes de spots LED comprises, et il durera. Il n'est pas destiné à commander un moteur ou un appareil de puissance.
Le raccordement et la profondeur
Bornes automatiques, de 1,5 à 2,5 mm², avec un repérage imprimé sur le mécanisme. Le conducteur dénudé s'engage et se verrouille seul : ni sous-serrage — le défaut le plus courant sur les bornes à vis, et une cause classique d'échauffement — ni cuivre écrasé. Fil souple ou rigide indifféremment, ce qui sert en rénovation.
Le repérage prend toute son importance en va-et-vient : sur trois bornes, savoir laquelle est le commun évite l'inversion qui fait qu'un des deux points ne commande pas comme prévu. L'indication est sur le produit.
La profondeur d'encastrement de 21,5 mm demande une boîte de 30 mm minimum. Cette cote compte surtout parce qu'elle laisse du volume derrière l'appareil pour loger les conducteurs rigides d'une installation ancienne — c'est souvent ce qui distingue un remplacement en dix minutes d'un remplacement qui tourne mal.
Deux rattrapages pour deux défauts
Legrand prévoit deux systèmes distincts, qui ne corrigent pas la même chose.
Le rattrapage angulaire, -13° à +11°. Il corrige une boîte scellée de travers : le support livré avec le mécanisme permet de faire pivoter l'appareil pour le remettre d'aplomb. Sur un mur ancien, c'est ce qui sauve une pose.
Les plaquettes métalliques mobiles, 2 mm d'amplitude. Elles corrigent un désalignement horizontal — boîte décalée, ou deux boîtes voisines pas exactement à l'entraxe. Legrand précise qu'elles « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis » : un support plastique seul se vrille au serrage, et le mécanisme finit de biais.
C'est ce qui permet le jumelage optimisé en multiposte annoncé par Legrand — deux ou trois mécanismes qui s'alignent proprement sous une plaque commune.
Composable, et livré protégé
Cette référence est un mécanisme seul, à équiper d'une plaque de finition. La formule laisse la finition ouverte jusqu'à la fin du chantier, rend le multiposte rationnel, et permet de remplacer une plaque rayée sans toucher au câblage. Toutes les options sont dans la gamme des plaques de finition Dooxie.
Le mécanisme est livré avec une coque de protection de chantier à charnières : elle protège l'appareil de la poussière et des projections de peinture tout en le laissant utilisable pendant les travaux. Sur une finition aluminium, dont la surface mate marque plus facilement qu'un blanc brillant, ce n'est pas un accessoire superflu.
Aluminium RAL 7040 mat, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, pose encastrée ou en saillie sur cadre, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
