Un poste, deux circuits, et une finition métallisée
Cette référence combine deux caractéristiques qui ne vont pas toujours ensemble dans la gamme, et c'est ce qui fait son intérêt.

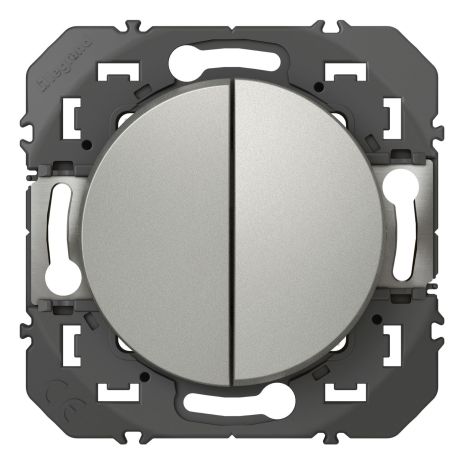

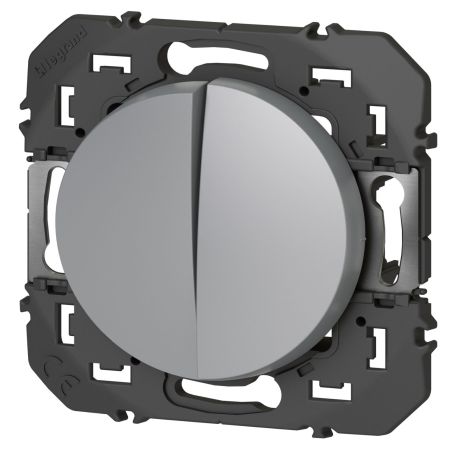

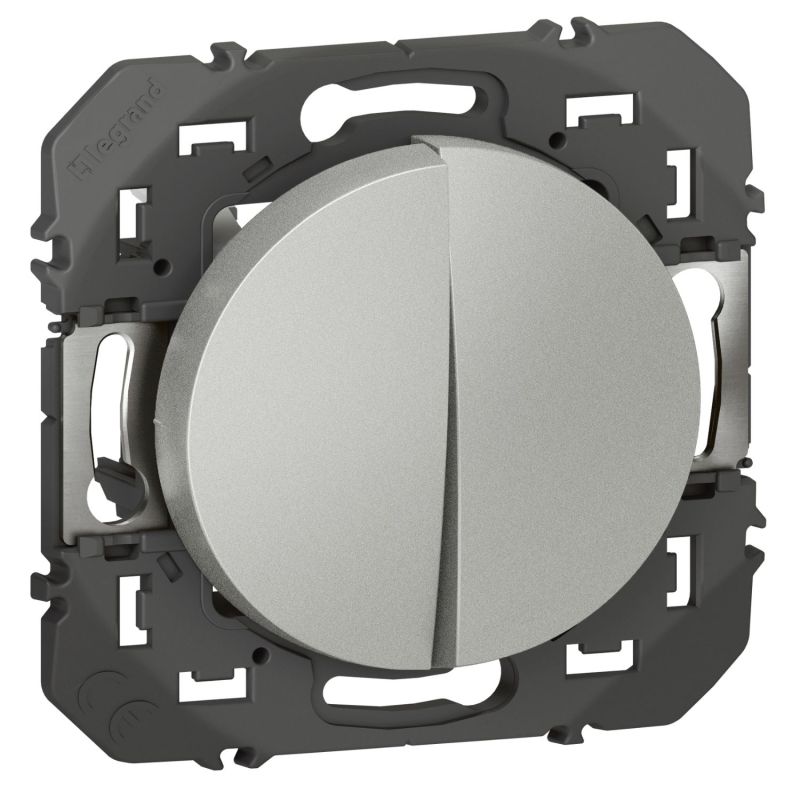

La double commande sur un poste. Deux bascules électriquement indépendantes dans 73 x 73 mm — l'encombrement d'un interrupteur ordinaire. Deux mécanismes simples auraient demandé deux boîtes et une plaque de 158 mm.
La finition aluminium. Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Avec une plaque dune, plume, inox ou bois, le centre visible sera toujours d'une autre teinte que le cadre. L'aluminium échappe à cette contrainte : associé à une plaque carrée aluminium 600851, ce double donne un objet monochrome métallisé.
Sur un double appareil, le monochrome a d'ailleurs un effet particulier : les deux bascules se fondent dans le cadre et l'ensemble se lit comme une seule pièce fendue en son milieu, plutôt que comme deux commandes accolées. C'est très net, mais moins repérable — nous y revenons plus bas.
Chaque bascule est indépendante, y compris dans sa fonction
Comme le mécanisme simple de la gamme, chaque bascule se câble soit en interrupteur, soit en va-et-vient — et ce choix se fait séparément pour chacune des deux.
Trois combinaisons possibles sur un seul appareil : deux interrupteurs simples, pour un plafonnier et une applique commandés d'un seul endroit ; un interrupteur et un va-et-vient, quand un seul des deux circuits doit être commandé de deux endroits ; deux va-et-vient, avec un second double appareil identique à l'autre point de commande.
Ce dernier montage est le plus fréquent dans un couloir desservant deux zones d'éclairage.
La contrainte à connaître : le nombre de fils
C'est la seule vraie limite de cet appareil, et il vaut mieux la vérifier avant de commander.
Deux commandes dans une seule boîte, cela veut dire tous les conducteurs des deux circuits dans le volume d'une seule boîte. Deux interrupteurs simples : 3 conducteurs. Un interrupteur et un va-et-vient : 4. Deux va-et-vient : jusqu'à 6 dans une boîte de 30 mm.
C'est pour ce dernier cas que la profondeur d'encastrement de 21,5 mm compte. Le mécanisme laisse du volume derrière lui pour replier les conducteurs sans les contraindre — sur un appareil plus profond, six fils rigides derrière un double interrupteur empêchent le mécanisme de rentrer complètement, et il ressort de quelques dixièmes que la plaque révèle.
Deux recommandations pratiques : en double va-et-vient, visez une boîte de 40 mm si vous avez le choix, et travaillez en 1,5 mm² plutôt qu'en 2,5 sur les navettes. Les bornes acceptent les deux sections, mais le 1,5 se replie infiniment mieux.
Bornes automatiques et repérage : ici, c'est structurel
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², avec un repérage imprimé sur le mécanisme.
Le repérage est indispensable dès qu'il y a deux circuits sur le même corps : cet appareil comporte deux bornes communes, une par bascule, et les confondre donne un résultat déroutant — une bascule qui commande les deux lampes, ou deux bascules qui se contredisent.
Les bornes automatiques font gagner du volume autant que du temps : pas de tête de vis, pas d'outil à engager dans une boîte déjà pleine, et un verrouillage qui ne peut être ni sous-serré — cause classique d'échauffement — ni écraser le cuivre. Fil souple ou rigide indifféremment, ce qui sert en rénovation.
Monochrome ou contrasté : ce que ça change à l'usage
Sur un double appareil, le choix de la plaque a une conséquence pratique que le poste unique n'a pas, et il vaut la peine de la peser.
Plaque aluminium, ensemble monochrome. Très net, très abouti : l'objet se lit comme une seule pièce métallisée. Mais les deux bascules, de la même teinte que leur cadre, ne se distinguent pas au premier regard — on voit un carré gris avec une ligne au milieu. Il faut connaître son mur.
Plaque claire, contraste assumé. Un cadre blanc ou plume autour de deux bascules aluminium fait ressortir les commandes, et l'on repère instantanément où appuyer. Moins unitaire, plus utilisable — le bon choix dans un couloir ou une entrée.
Le critère est simple : l'emplacement doit-il se voir ? Dans un lieu de passage, oui. Dans une pièce où l'on vit et où l'on sait où sont les commandes, non. Toutes les finitions sont dans la gamme des plaques de finition Dooxie.
Un point de vigilance si vous partez sur le monochrome : l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme, certains mécanismes étant plus brillants que d'autres. Présentez plaque et mécanisme ensemble avant la pose.
Le reste des données
Attention à ne pas se tromper de plaque : bien qu'il porte deux commandes, cet appareil occupe un poste unique et demande une plaque 1 poste.
Le rattrapage angulaire de -13° à +11° corrige une boîte scellée de travers ; les plaquettes métalliques mobiles, 2 mm d'amplitude, corrigent un désalignement horizontal et, selon Legrand, « améliorent la rigidité du support afin d'éviter sa déformation au moment du serrage des vis ». Le mécanisme est livré avec une coque de protection de chantier à charnières — utile sur une finition mate, qui marque plus facilement qu'un blanc brillant.
Aluminium RAL 7040 mat, 73 x 73 mm, profondeur totale 36 mm, deux bascules, fixation à vis, pose encastrée ou en saillie sur cadre, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
