Un voyant en mode contrôle, sur du noir : l'usage le plus intéressant
Commençons par celui des deux usages qu'on n'attend pas, parce que c'est celui où cette référence rend le service le plus concret.
Legrand renseigne la fonction du voyant par « contrôle et orientation ». En mode contrôle, le voyant s'allume quand l'éclairage est allumé — il ne sert donc pas à trouver l'interrupteur, mais à vous dire qu'un circuit fonctionne alors que vous ne le voyez pas.
Or c'est très exactement le besoin de tous ces éclairages qu'on oublie : le garage, le sous-sol, le cellier, l'abri de jardin, l'extérieur commandé depuis l'entrée. On les allume, on referme la porte, et ils tournent parfois pendant des jours.
Sur une façade noire, ce voyant est particulièrement lisible, et cela compte pour un indicateur qui doit accrocher l'œil au passage sans qu'on le cherche : un point bleu sur un fond noir mat se remarque du bout d'un couloir, ce qui n'est pas le cas du même voyant sur un fond blanc où l'écart de luminosité est plus faible.
Et en orientation, c'est ce qui rend le noir praticable
L'autre usage, plus attendu, résout le seul reproche sérieux qu'on puisse faire à cette finition.
Nous le disons sur toutes nos fiches d'appareillage noir : un appareil noir sur un mur foncé se trouve mal dans la pénombre. C'est un défaut mineur sur une prise, mais un vrai problème sur une commande d'éclairage — puisque c'est justement dans le noir qu'on la cherche.
En mode orientation, le voyant est allumé quand l'éclairage est éteint : il devient le seul point lumineux du mur, et l'appareil se repère de l'autre bout du couloir. Deux effets se cumulent pour rendre ce repère plus efficace ici que sur toute autre finition :
- Le fond est le plus sombre possible — un point bleu sur du noir se détache davantage que sur du blanc ou du gris
- Le mat élimine les reflets parasites — sur une façade brillante, le voyant se retrouve entouré d'éclats renvoyant le plafonnier, et le regard hésite. Un noir laqué mat absorbe la lumière : le voyant est le seul point brillant.
Conclusion pratique : dans une circulation, du noir sans voyant est une erreur ; du noir avec voyant est le meilleur choix de la gamme. Le repérage y est meilleur qu'avec un appareil blanc, qui ne se voit pas davantage dans l'obscurité complète.
C'est le câblage qui décide de la fonction
Un même produit, deux fonctions opposées — et il faut choisir avant de câbler.
En orientation : voyant allumé quand l'éclairage est éteint. Pour trouver la commande — couloir, entrée, haut d'escalier.
En contrôle : voyant allumé quand l'éclairage est allumé. Pour signaler un circuit actif qu'on ne voit pas.
Le schéma dépend de la fonction voulue et de ce qui arrive dans la boîte, notamment de la présence d'un neutre. Faites-le valider par un électricien — c'est cinq minutes de conversation contre un appareil dont le voyant ne fait pas ce que vous attendiez.
Une LED interchangeable, et pourquoi cela compte ici
Legrand donne le voyant comme une LED interchangeable, référence 600043, et non comme un composant intégré.
En mode orientation, ce voyant est allumé en permanence : c'est le composant de votre installation qui fonctionne le plus longtemps sans interruption. Même sur une LED, la luminosité finit par baisser. Sur cet appareil, on remplace alors la lampe et pas l'interrupteur.
Le point pèse d'autant plus sur une finition noire. Un noir mat est la surface la plus fragile visuellement de tout l'appareillage : une projection de peinture s'y voit immédiatement, une rayure y reste visible à vie. Chaque manipulation d'un mécanisme noir est un risque — ne remplacer qu'une LED, c'est n'en prendre aucun.
Le mécanisme 10 AX, et le mat sur une bascule
« Interrupteur ou va-et-vient » n'est pas une approximation : trois bornes, et le câblage détermine la fonction. Deux bornes pour un interrupteur simple ; les trois et deux appareils identiques reliés par deux navettes pour un va-et-vient. Pour un va-et-vient, il en faut deux exemplaires, de la même finition.
Le marquage 10 AX qualifie l'appareil pour les charges fortement capacitives — tubes fluorescents et alimentations électroniques, dont le courant d'appel à l'allumage use les contacts d'un appareil non qualifié. Celui-ci est dimensionné pour l'encaisser, rampes de spots LED comprises.
Un mot sur le mat, qui rend ici un second service : une bascule est une surface inclinée, et une inclinaison brillante agit comme un miroir orienté qui écrase le relief. Le laqué mat préserve le volume de la bascule, donc la lisibilité du geste — et il évite qu'un reflet vienne concurrencer le voyant.
Raccordement par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme — le repérage compte double, puisqu'il faut identifier le commun et les bornes du voyant. Verrouillage sans outil, sans risque de sous-serrage ni de cuivre écrasé.
Pose, ensemble tout noir, et données
La profondeur d'encastrement de 21,5 mm demande une boîte de 30 mm minimum — moins exigeant qu'un poussoir de la gamme, qui réclame 40 mm. Pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm.
Le noir étant l'une des trois seules finitions disponibles sur les mécanismes Dooxie, un ensemble entièrement noir est possible avec la plaque — avec une nuance : ce mécanisme est en noir laqué mat et les plaques noires en noir effet velours, deux noirs de la même famille mais pas du même état de surface. Commandez-les ensemble. Voyez la gamme des plaques de finition Dooxie.
Si le repérage lumineux ne vous est pas nécessaire, l'interrupteur ou va-et-vient 600201 est la version sans voyant du même appareil. La coque de protection de chantier livrée avec le mécanisme n'est pas accessoire sur cette finition.

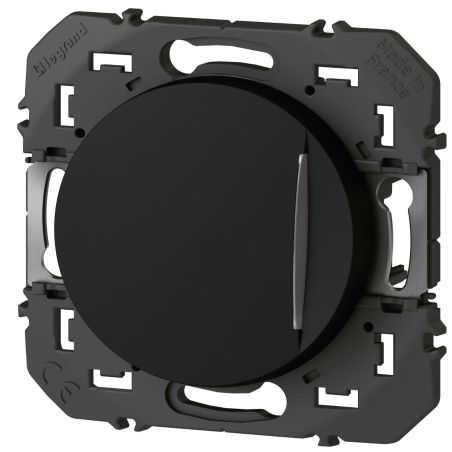

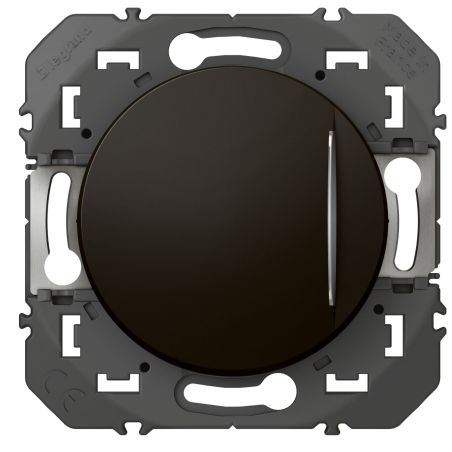

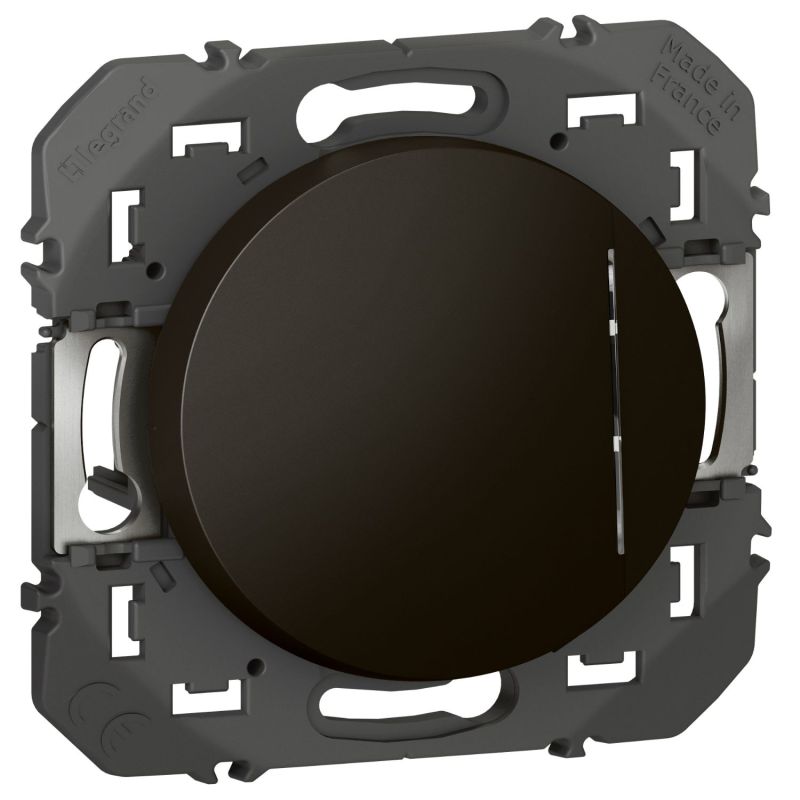

Noir laqué mat, voyant bleu 230 V, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, thermoplastique sans halogène, 250 V, 50-60 Hz, marque NF, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans.
