La dérogation : ce qui distingue un automatisme utilisable d'un automatisme subi
C'est le point que nous voulons développer ici, parce qu'il pèse davantage sur un circuit de forte puissance et que personne n'en parle.
Legrand annonce cet appareil « avec ou sans dérogation ». La dérogation, c'est la possibilité de reprendre la main sur l'automatisme : forcer l'éclairage allumé alors que le détecteur voudrait l'éteindre, ou l'imposer éteint alors qu'il voudrait l'allumer.
Sur un petit circuit de couloir, on peut s'en passer. Sur 500 W, non — et voici les trois situations où cela devient nécessaire :
- On travaille sans bouger. Un infrarouge passif ne voit que le mouvement : quelqu'un immobile à un poste de travail, penché sur un plan, assis à un bureau cesse d'être détecté et se retrouve dans le noir. La dérogation règle définitivement ce cas.
- On intervient sur l'installation. Pouvoir imposer l'éclairage éteint pendant un nettoyage, une maintenance ou un remplacement de lampe évite qu'il se rallume au moindre geste.
- On veut de la lumière quand le seuil ne le veut pas. En pleine journée avec un ciel couvert, ou pour une tâche précise, la dérogation permet d'allumer malgré le réglage de luminosité.
Autrement dit, la dérogation transforme un détecteur en appareil hybride : automatique par défaut, manuel quand on le décide. C'est ce qui fait qu'on le garde au lieu de le condamner. La notice fournie détaille la mise en œuvre de ce mode.
Le neutre est le seul critère, et voici pourquoi
La gamme propose deux détecteurs muraux : un 2 fils sans neutre et celui-ci, 3 fils avec neutre. On imagine que le second est une version supérieure et plus chère. Les deux sont au même tarif.
Même format, même champ de détection, mêmes réglages, même optique. La seule différence est le mode d'alimentation — et ce qu'il autorise en puissance commandée : 500 W LED, 2 000 W halogène, 1 000 VA ici, contre 100 W, 150 W et 150 VA pour le 2 fils.
Conséquence : si un neutre est disponible dans votre boîte, il n'y a aucune raison de prendre le 2 fils. La question n'est pas « lequel est le meilleur » mais « ai-je un neutre » — et elle se tranche en ouvrant la boîte, avec un piège à connaître : la présence d'un fil bleu ne suffit pas à conclure, seule une mesure par un électricien le confirme.
Ce qu'il voit : 170°, 8 m, 32 m²
La détection est infrarouge passive : l'appareil ne rayonne rien, il mesure les variations de chaleur dans son champ. Legrand annonce 170° d'angle, 8 m de portée, 32 m² couverts et une largeur de portée maximale de 6 m.
Trois précisions pour le placer. La hauteur de pose conseillée est de 1,2 m, celle d'un interrupteur, et Legrand le donne non adapté à un montage au plafond. Il n'a ni détection au ras du mur, ni détection du champ arrière : il ne voit ni sous lui, ni derrière. Et comme tout infrarouge passif, il détecte mieux un mouvement transversal qu'un mouvement frontal.
Un point important : 32 m² de couverture ne signifient pas qu'un local de 60 m² sera surveillé. Le fait de pouvoir commander 500 W ne rend pas l'appareil capable de voir partout — puissance commandée et surface surveillée sont deux caractéristiques indépendantes, et c'est une confusion fréquente sur les grands volumes.
Les trois réglages, et l'enjeu du seuil de luminosité
La temporisation, de 5 secondes à 30 minutes : la durée d'allumage après le dernier mouvement. Sur un local où l'on s'immobilise, viser large — ou utiliser la dérogation.
Le seuil de luminosité, de 5 à 1 275 lx : la luminosité ambiante en dessous de laquelle l'appareil réagit. Sur un circuit de 500 W, ce réglage cesse d'être un détail de confort pour devenir un vrai poste d'économie : allumer 500 W en plein jour, plusieurs fois par jour, se voit sur une facture. C'est le réglage sur lequel passer le plus de temps.
La sensibilité, réglable, pour adapter la réactivité au local.
Legrand annonce en outre une fonction éclairage de cage d'escalier et un appareil commandable à distance — la télécommande n'étant pas fournie.
Le noir, et la lentille
Un détecteur comporte en façade une optique — une lentille de Fresnel, généralement d'un gris translucide un peu laiteux. Sur un appareil blanc, cette lentille est plus foncée que son support : elle forme une tache qui attire l'œil, et l'on voit d'abord le capteur avant de voir l'appareil.
Sur une façade noire, le rapport s'inverse : la lentille est de teinte proche de son support et l'ensemble se lit comme un objet unique. C'est la version la plus discrète des trois — un détail qui compte dans un hall, un espace d'accueil ou un local où l'on ne veut pas d'un appareil qui se remarque.
Le noir étant l'une des trois seules finitions disponibles sur les mécanismes Dooxie, un ensemble homogène est possible avec la plaque : voyez la gamme des plaques de finition Dooxie.
Les limites, la pose et les données
Température de 5 à 35 °C : ce n'est pas un appareil pour un local non chauffé en hiver — atelier non isolé, garage détaché, cave, sous-sol peuvent descendre sous 5 °C plusieurs semaines par an. Limite à vérifier d'autant plus attentivement que les locaux à forte puissance d'éclairage sont souvent peu chauffés.
IP20, usage intérieur uniquement : aucune protection contre l'eau, pas d'extérieur ni de local humide. Pour un éclairage extérieur à détection, c'est un matériel conçu pour l'extérieur qu'il faut, avec une implantation validée par un électricien.
Le mécanisme mesure 45 x 45 mm pour un encastrement de 24 mm et 43,3 mm hors tout ; Legrand le donne compatible avec une boîte de 40 mm de profondeur. Raccordement par bornes à vis de 1,5 à 2,5 mm², repérées sur le mécanisme — une différence avec les mécanismes de commande de la gamme, qui utilisent des bornes automatiques. Fil souple ou rigide, tension 110 à 240 V, 50-60 Hz, consommation propre 0,06 mA. Prévoyez le volume : il y a un conducteur de plus que sur un interrupteur.
Fixation sur les plaquettes métalliques mobiles de la gamme, qui rigidifient le support et permettent un rattrapage d'alignement. L'appareil est à équiper d'une plaque de finition, vendue séparément.

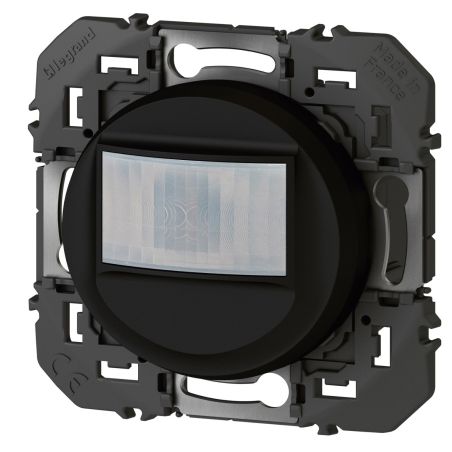

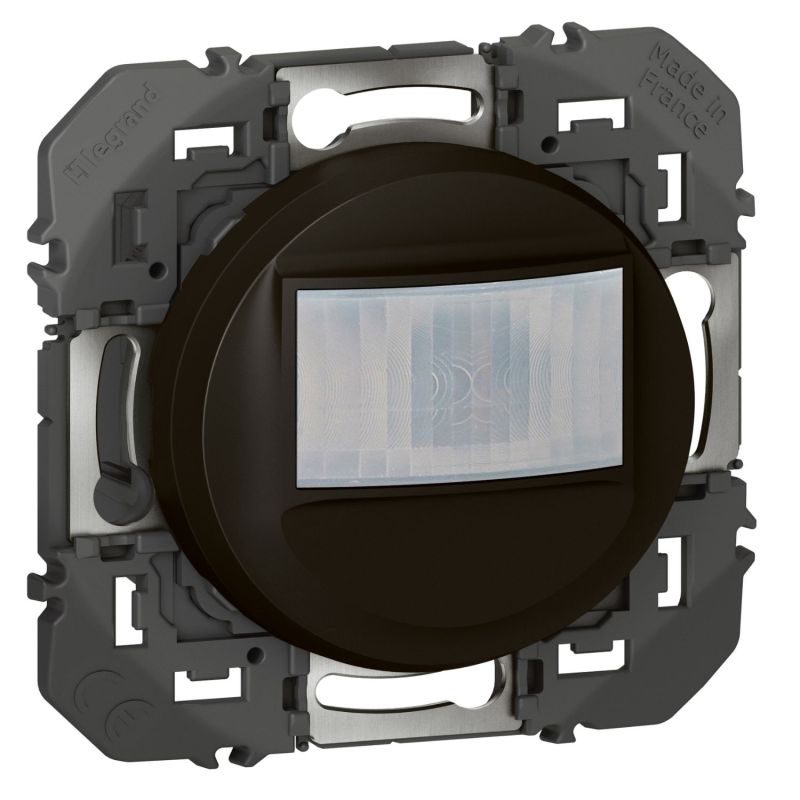

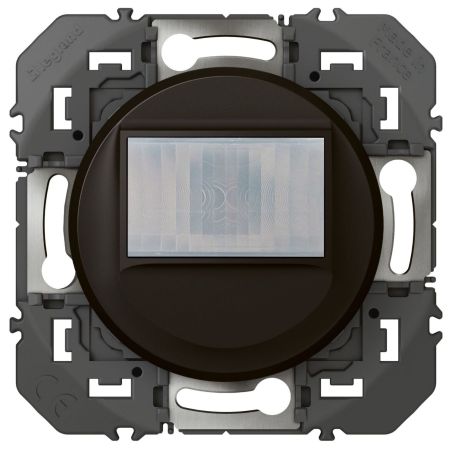

Noir laqué, 45 x 45 mm, infrarouge passif, IP20, IK04, thermoplastique sans halogène, plage d'utilisation de 5 à 35 °C, usage intérieur uniquement, coque de protection de chantier à charnières fournie, garantie 2 ans.
