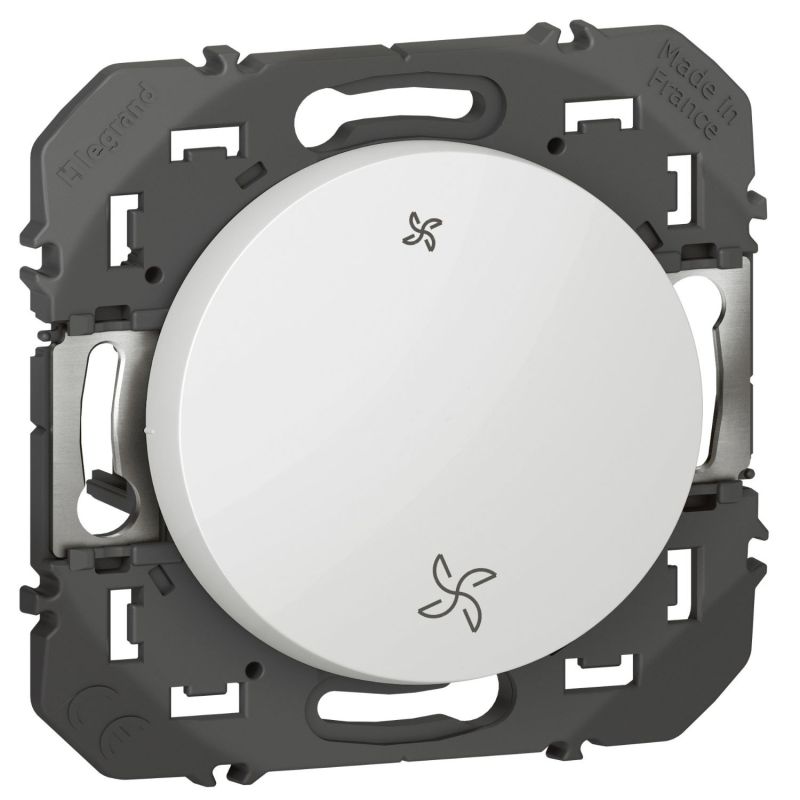

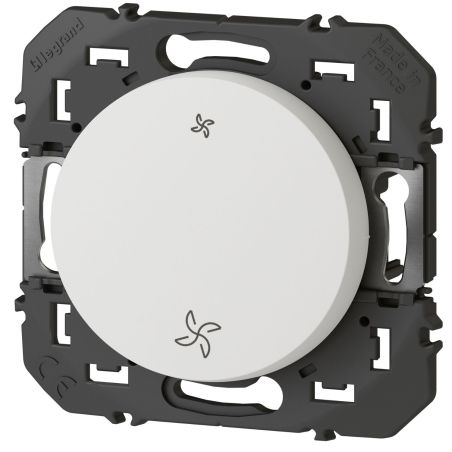

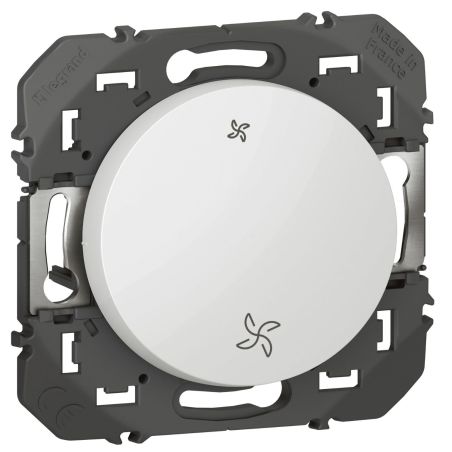

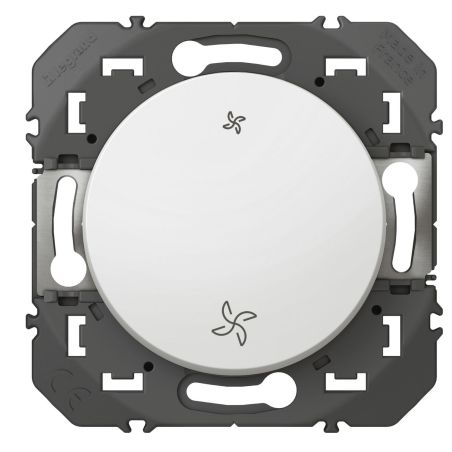

Ce que cet appareil commande, exactement
Nous commençons par là parce que le nom de ce produit prête à confusion, et que l'erreur d'achat est probable.
Legrand le décrit sans ambiguïté : « poussoir 2 positions pour l'ouverture et la fermeture de bouches hygrométriques ». Ce n'est donc pas une commande de vitesse de VMC — il n'agit pas sur le caisson, ne fait pas passer la ventilation de la petite à la grande vitesse, et ne remplace pas l'interrupteur de commande VMC de la gamme.
Il agit sur la bouche d'extraction : cet élément visible que vous avez au plafond ou en haut du mur de la cuisine, de la salle de bains ou des WC, et par lequel l'air est aspiré.
Sur une installation hygroréglable, cette bouche module son ouverture toute seule, en fonction de l'humidité de l'air qui la traverse. Certaines bouches ajoutent à cela une commande manuelle permettant de forcer leur ouverture — pour obtenir tout de suite un débit renforcé sans attendre que l'humidité monte. C'est cette commande que le 600006 pilote.
À quoi ça sert concrètement
Une bouche hygroréglable réagit à l'humidité, mais elle réagit avec un temps de retard : il faut que la vapeur l'atteigne et que son élément sensible se détende. Dans plusieurs situations, on préfère anticiper.
- Avant une douche — ouvrir la bouche avant que la vapeur ne se dépose sur les murs et le miroir, plutôt qu'après
- Pendant une cuisson — évacuer les odeurs, qui ne déclenchent aucune bouche hygroréglable puisqu'elles ne sont pas humides
- Après un ménage humide ou un lavage de sol
- Quand du linge sèche à l'intérieur, sur plusieurs heures
- En cas d'odeur persistante — peinture, produits d'entretien, cuisine
Le cas des odeurs est le plus parlant : une bouche hygroréglable ne les voit pas, puisqu'elle ne mesure que l'humidité. Une commande manuelle est alors le seul moyen d'obtenir un débit renforcé.
Le prérequis absolu : vos bouches doivent être pilotables électriquement
C'est la vérification à faire avant de commander, et elle est simple à énoncer même si elle demande de regarder le matériel.
Toutes les bouches d'extraction ne se commandent pas. Il en existe trois familles :
- Les bouches autoréglables — un débit fixe, rien à commander. Cet appareil n'aurait aucun effet.
- Les bouches hygroréglables à commande mécanique — l'ouverture forcée se fait par une cordelette ou un bouton sur la bouche elle-même. Là encore, cet appareil ne sert à rien.
- Les bouches hygroréglables à commande électrique — elles comportent une entrée de commande filaire, et c'est le seul cas où ce poussoir a un usage.
Regardez donc vos bouches, et surtout leur notice : si un fil part de la bouche vers un point de commande, ou si la documentation mentionne une commande électrique déportée, vous êtes dans le bon cas. Sinon, ce n'est pas ce produit qu'il vous faut.
Faites valider par un professionnel de la ventilation ou par un électricien avant de commander : c'est une vérification de cinq minutes contre un appareil qui ne servirait à rien.
Ne le confondez pas avec l'interrupteur VMC de la gamme
Les deux appareils se trouvent côte à côte au catalogue, leurs noms se ressemblent, et ils ne font pas la même chose.
L'interrupteur de commande VMC agit sur le caisson : Legrand le décrit comme un « interrupteur 2 positions pour commande directe d'une VMC » à « 2 vitesses, lente et rapide ». Il fait tourner le moteur plus vite.
Ce poussoir agit sur la bouche : il l'ouvre ou la referme. Le moteur, lui, ne change pas de régime.
Ce sont donc deux réponses à deux installations différentes, et l'un n'est pas la version à impulsion de l'autre. Certaines installations n'acceptent que l'un des deux ; d'autres, ni l'un ni l'autre — une VMC monovitesse à bouches autoréglables n'a aucune commande murale à recevoir.
Si votre besoin est de renforcer la ventilation générale du logement, c'est probablement l'interrupteur VMC qu'il vous faut. Si votre besoin est de forcer une bouche précise dans une pièce précise, c'est celui-ci. Voyez l'interrupteur de commande VMC 600007 pour comparer.
Deux logiques de contact
Une caractéristique technique qui explique la mention « 2 positions » de Legrand.
L'appareil comporte deux pôles, avec un contact à fermeture et un contact à ouverture. Autrement dit, il peut travailler dans les deux sens : fermer un circuit à l'appui, ou en ouvrir un.
C'est ce qui permet de commander l'ouverture et la fermeture d'une bouche, selon la logique attendue par le matériel installé. Vérifiez ce qu'attend votre bouche avant de câbler — l'indication est portée sur le mécanisme, et le schéma dépend de la bouche.
Le calibre de 6 A est cohérent avec cet usage : le poussoir ne coupe pas une charge de puissance, il ferme brièvement un circuit de commande.
Raccordement, pose et données
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : le conducteur dénudé s'engage et se verrouille seul, sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé. Fil souple ou rigide indifféremment.
Point de vigilance : la profondeur d'encastrement est de 21,5 mm, mais Legrand demande une boîte de 40 mm minimum — soit plus que l'interrupteur de commande VMC de la gamme, qui se contente de 30 mm. La différence tient au mécanisme de rappel. Mesurez du fond de la boîte au nu du mur avant de commander.
Autre différence à connaître : cet appareil est donné IP20, quand l'interrupteur VMC de la gamme est donné IP21. IP20 signifie aucune protection contre l'eau — un point à considérer si l'emplacement est dans une pièce d'eau, où l'implantation doit de toute façon être validée par un électricien.
Pose encastrée ou en saillie sur cadre, plaquettes métalliques mobiles sur 2 mm qui rigidifient le support et corrigent un désalignement. Mécanisme composable, à équiper d'une plaque 1 poste : voyez la gamme des plaques de finition Dooxie. Coque de protection de chantier à charnières fournie.
Blanc RAL 9003 brillant, 73 x 73 mm, profondeur totale 36,5 mm, 6 A, 250 V, deux pôles, fixation à vis, thermoplastique sans halogène, IP20, IK04, marque NF, plage d'utilisation de -5 à 35 °C, usage intérieur, garantie 2 ans.
