500 W : ce que la commande accepte, et le piège du multi-moteur
C'est la seule limite chiffrée du produit, et elle est plus subtile qu'il n'y paraît.
Legrand annonce une commande directe de moteur de 500 W maximum, pour une intensité nominale de 6 A sous 250 V. Un moteur de volet roulant domestique consomme très largement moins : la marge est donc confortable pour un ouvrant, quelle que soit sa taille.
Le raisonnement se gâte quand on veut piloter plusieurs volets d'un seul point — configuration tentante dans un séjour à trois fenêtres.
Les 500 W pourraient l'autoriser sur le papier. Mais le facteur limitant n'est pas la commande, ce sont les moteurs : tous n'acceptent pas d'être raccordés en parallèle. Certains renvoient du courant vers leur voisin par le fil de commande inactif, ce qui perturbe ou détruit l'électronique de fin de course. Le remède est un boîtier de couplage, à intercaler entre la commande et les moteurs.
La règle à retenir : ne raccordez jamais deux moteurs en parallèle sans avoir lu leur notice et fait valider le schéma. Si le couplage n'est pas possible, la solution est une commande par ouvrant, groupées en batterie sous une plaque multiposte — c'est d'ailleurs plus confortable à l'usage, chaque volet restant indépendant.
Pilotage direct : la simplicité comme choix technique
Cette commande agit sur le moteur sans électronique intermédiaire. Il faut mesurer ce que cela implique, dans les deux sens, parce que c'est le vrai critère de choix face à une solution connectée.
Ce dont vous vous privez : le pilotage par automatisme n'est pas possible. Pas de bouton unique fermant toute la maison, pas de descente programmée au coucher du soleil, pas de commande depuis un téléphone, pas de scénario. Si c'est l'objectif, il faut une solution connectée, et pas ce mécanisme.
Ce que vous gagnez :
- Rien à programmer ni à appairer, aucun mode d'emploi à conserver
- Rien qui se dérègle ni ne perde sa configuration après une coupure de courant
- Aucune consommation permanente — une commande électronique, elle, veille en continu
- Compréhensible par tout le monde : un enfant, un parent âgé, un locataire de passage
- Remplaçable à l'identique dans dix ans, sans reconfigurer quoi que ce soit
Sur un organe manœuvré plusieurs fois par jour pendant vingt ans, c'est le choix le plus robuste. Et rien n'interdit d'automatiser plus tard : ces commandes se remplacent, et les fils resteront en place.
Trois commandes, et une impossibilité mécanique

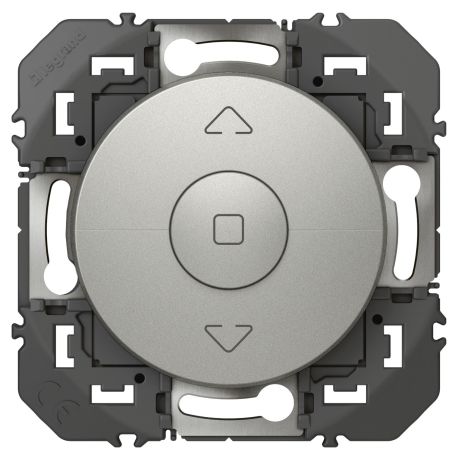

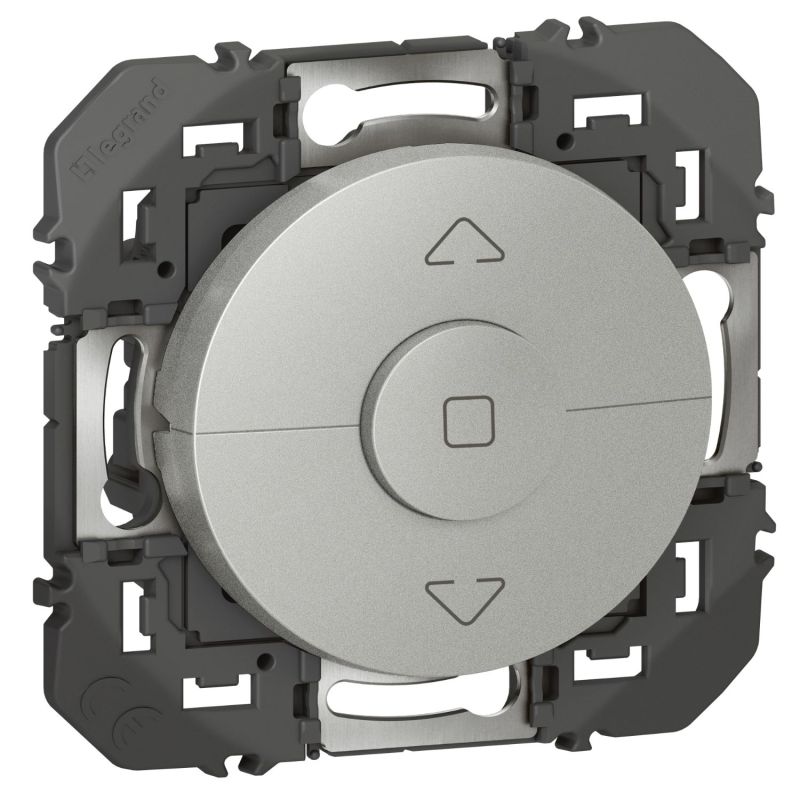

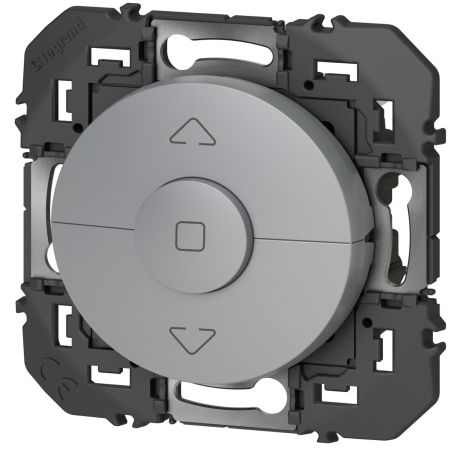

La façade porte montée, stop et descente, le stop au centre.
Un point de conception qui n'est jamais mis en avant et qui est pourtant l'essentiel : il s'agit d'un commutateur unipolaire — un seul organe de commutation qui envoie le courant vers l'une ou l'autre sortie. Les deux sens ne peuvent donc pas être alimentés en même temps. Ce n'est pas une sécurité ajoutée, c'est une impossibilité mécanique, et elle protège le moteur d'un défaut qui lui serait fatal.
Le stop central rend plus de services qu'on ne l'imagine : arrêter le tablier à mi-course pour ventiler sans ouvrir, occulter un vis-à-vis sans plonger la pièce dans le noir, ou dégager un store extérieur. Legrand y voit la « gestion de la luminosité pour un confort optimal dans la maison » — et sur une banne de terrasse, l'arrêt partiel est même l'usage le plus courant.
Volets, stores, bannes : le même mécanisme
Legrand indique que la commande gère « volets roulants, stores, stores bannes ». La logique est identique dans les trois cas — deux sens et un arrêt —, ce qui permet d'unifier l'appareillage d'une maison sous une seule référence.
Une réserve d'usage sur les bannes de terrasse : le mécanisme reste un appareil d'intérieur, donné IP20 et sans aucune protection contre l'eau. Il doit donc être posé à l'intérieur, près de la baie, et non sur un mur extérieur sous l'auvent. C'est une confusion fréquente sur les commandes de banne.
L'aluminium, et une vérification à faire
Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. L'aluminium permet un ensemble homogène du bord au centre avec une plaque de la même teinte, RAL 7040 mat.
Une réserve qui vaut particulièrement ici : les commandes de volets se posent presque toujours en batterie, plusieurs mécanismes sous la même plaque, et souvent à côté d'un interrupteur d'éclairage. Or l'aspect de l'aluminium varie légèrement d'une fonction à l'autre dans la gamme. Présentez tous les mécanismes du poste ensemble avant de les fixer — sur une ligne de trois ou quatre appareils, un écart de brillance se lit immédiatement.
Notez aussi que le blanc de la gamme est brillant et cet aluminium mat : ne mélangez pas les finitions sur un même mur en espérant que cela passe.
L'appareil est à équiper d'une plaque de finition, vendue séparément : voyez la gamme des plaques de finition Dooxie.
Raccordement, dimensions et pose
Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 41 mm et un encastrement de 24 mm — l'un des plus faibles de la gamme, ce qui laisse du volume pour les conducteurs et rend crédible la reprise d'une boîte ancienne. Faites néanmoins valider la profondeur disponible par votre électricien avant de commander : la documentation du fabricant demande par ailleurs une boîte de 40 mm.
Raccordement par bornes automatiques permettant la connexion rapide sans outil, capacité 1,5 à 2,5 mm². Pose en encastré ou en saillie sur cadre, fixation à vis. Support livré avec rattrapage angulaire de -13° à +11°. Fixation sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude, qui rigidifient le support et compensent les défauts d'installation de la boîte. Jumelage optimisé pour le multiposte.
IP20, IK02. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. L'IK02 est plus faible que sur d'autres mécanismes de la gamme : résistance aux chocs de niveau domestique. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant.
Aluminium RAL 7040 mat, 73 x 73 mm, 3 touches montée / stop / descente, commutateur unipolaire, 250 V, 6 A, moteur 500 W maximum, marque NF, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
