600022 Legrand - Dooxie Poussoir de volets roulants pour moteur électronique - Blanc

La question à trancher avant tout : poussoir ou interrupteur

Les deux mécanismes se ressemblent en façade et ne font pas la même chose. C'est la première cause de retour sur cette famille de produits, alors autant l'expliquer clairement.

Comment savoir lequel vous concerne ? Regardez ce qui pilote vos volets, pas ce qu'il y a sur le mur.

• Votre volet est un moteur filaire simple, et l'interrupteur mural lui envoie directement le courant : il vous faut l'interrupteur, pas ce poussoir.
• Votre installation comporte un module, une box, un automatisme, un moteur à électronique intégrée ou une centralisation : c'est ce poussoir qu'il faut.
• Vous n'êtes pas sûr : ne devinez pas. La question se règle en regardant la notice du moteur ou en interrogeant un électricien — et nous sommes là pour en discuter avant que vous ne commandiez.

Un mauvais choix ne se traduit pas par un fonctionnement dégradé mais par un volet qui ne bouge pas, ou par un automatisme sollicité de travers. Cela vaut cinq minutes de vérification.

Ce qu'un poussoir permet et qu'un interrupteur interdit

Si votre installation accepte les deux, le poussoir ouvre des possibilités que le commutateur ne peut pas offrir. Ce sont les vraies raisons de le choisir.

Plusieurs commandes pour un même volet. C'est l'avantage majeur. Un commutateur à position maintenue ne peut pas être doublé : deux commutateurs sur le même circuit se contrediraient. Des poussoirs, en revanche, se mettent généralement en parallèle — un près de la porte, un près du lit, un en bas et un en haut de l'escalier. La faisabilité dépend de l'automatisme, donc faites valider le schéma, mais c'est le principe même de la commande par impulsion.

La centralisation. Selon l'automatisme installé, une commande peut agir sur plusieurs volets à la fois — tous ceux d'une façade, d'un étage, ou du logement entier. Impossible en commande directe, où chaque mécanisme n'alimente que son propre moteur.

Les scénarios et l'automatisation. Un automatisme peut déclencher une fermeture au coucher du soleil, une remontée le matin, une descente en cas de forte chaleur. Le poussoir reste alors la commande manuelle qui prend le pas sur le programme quand on le souhaite — et c'est précisément ce qu'on attend d'elle.

Une façade qui reste neutre. Les touches revenant toujours au repos, la commande présente la même apparence quel que soit l'état du volet. Sur un mur où plusieurs commandes s'alignent, la ligne reste régulière au lieu d'afficher des touches en positions différentes.

Trois commandes, montée, stop, descente

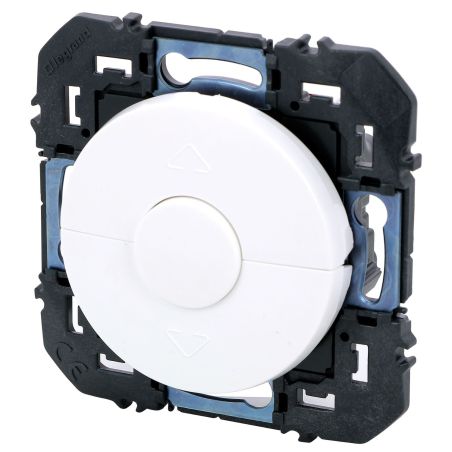

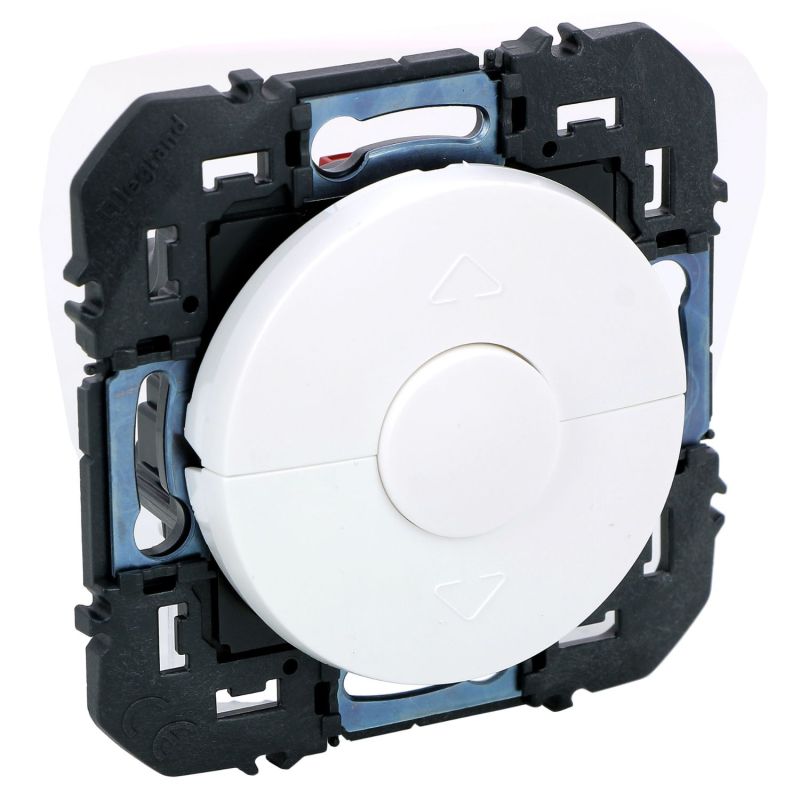

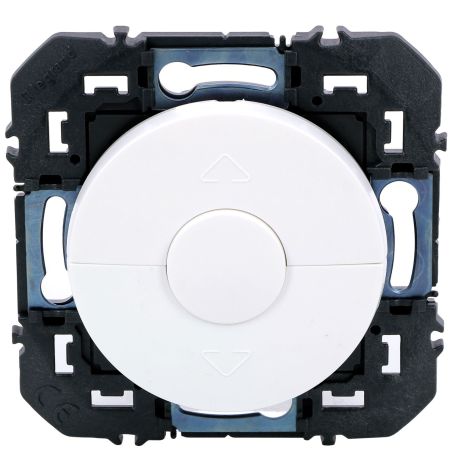

La façade porte montée, stop et descente, le stop en position centrale — même ergonomie que l'interrupteur de la gamme, ce qui permet de mélanger les deux familles dans une maison sans dérouter personne.

Le stop a ici un rôle un peu différent et souvent plus utile : sur une commande par automatisme, une impulsion sur montée ou descente lance généralement la manœuvre, et c'est le stop qui permet de l'interrompre à mi-course — pour ventiler sans ouvrir complètement, pour occulter un vis-à-vis sans obscurcir la pièce, ou pour arrêter une banne à la longueur voulue. Le comportement exact dépend de l'automatisme : reportez-vous à sa notice.

Legrand indique que le mécanisme convient aux « volets roulants, stores, stores bannes », pour un moteur de 500 W maximum.

Reprise d'une installation existante

Legrand indique que le mécanisme « remplace les commandes traditionnelles en utilisant les mêmes fils et boîtes à encastrer ». C'est vrai à une condition, et elle est importante : que l'installation soit bien conçue pour une commande par impulsion.

Si vous remplacez un poussoir de volet existant par celui-ci, l'opération est directe : coupure au tableau, vérification de l'absence de tension, dépose de l'ancien mécanisme, raccordement des mêmes conducteurs sur les bornes automatiques, remise en place. Photographiez le câblage avant de débrancher — c'est le geste qui sauve la situation en cas de doute.

Un point matériel favorise cette reprise : l'encastrement n'est que de 24 mm, l'un des plus faibles de la gamme, ce qui laisse du volume derrière le mécanisme pour loger les conducteurs. Faites néanmoins valider la profondeur disponible par votre électricien avant de commander : la documentation du fabricant demande par ailleurs une boîte de 40 mm.

Dimensions, raccordement et pose

Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 41 mm et un encastrement de 24 mm. Alimentation 250 V, intensité nominale 6 A. Raccordement par bornes automatiques permettant la connexion rapide sans outil, capacité 1,5 à 2,5 mm².

Pose possible en encastré dans une boîte ou en saillie sur cadre, fixation à vis. Support livré offrant un rattrapage angulaire de -13° à +11°. Fixation sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude en horizontal : elles rigidifient le support pour éviter sa déformation au serrage et compensent les défauts d'installation — « boîte déformée, boîtes non alignées », écrit Legrand.

Le jumelage des mécanismes est optimisé pour le multiposte, ce qui n'est pas théorique : les commandes de volets se posent presque toujours en batterie, une par ouvrant, sous une plaque 2, 3 ou 4 postes.

IP20, IK04. Protection contre les corps solides de plus de 12,5 mm et aucune protection contre l'eau — usage intérieur uniquement, y compris pour la commande d'une banne de terrasse, qui doit rester du côté intérieur de la baie.

À équiper d'une plaque de finition, vendue séparément : voyez la gamme des plaques de finition Dooxie.

Blanc RAL 9003 brillant, 73 x 73 mm, 3 touches montée / stop / descente, contact à poussoir unipolaire, 250 V, 6 A, moteur 500 W maximum, marque NF, sans halogène, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
