Une seule prise pour tout : ce que cela permet sur un mur d'écran
C'est la conjonction la plus intéressante de ce produit, et elle n'apparaît pas au premier regard.
Un emplacement de téléviseur réunit habituellement des appareils de natures différentes : une prise TV coaxiale au dessin très particulier, une ou deux prises de courant à alvéoles, souvent une prise réseau. Trois façades qui ne se ressemblent pas, alignées sous une même plaque.
Or ce mécanisme « reçoit la TV (compatible Grade 2 TV et Grade 3 TV), le téléphone ou l'informatique ». Autrement dit, la prise coaxiale peut disparaître du mur : la télévision arrive par le même connecteur RJ45 que le réseau, le rôle de chaque prise se décidant au coffret de communication et non dans la cloison.
Le résultat visuel est net. Au lieu d'une collection d'ouvertures dissemblables, vous obtenez une ligne de façades identiques, régulière, avec pour seule variation les prises de courant. Sur un mur clair, le gain est déjà réel. Sur un mur sombre traité en noir mat — la configuration habituelle d'un mur d'écran —, il devient déterminant : le regard s'accroche aux formes plutôt qu'aux contrastes, et une répétition régulière s'efface là où une collection hétérogène attire l'œil.
Une nuance de finition à connaître : ce mécanisme est en noir mat et les plaques noires de la gamme en noir effet velours — deux noirs de la même famille, mais pas du même état de surface. Commandez tout ensemble. Voyez la gamme des plaques de finition Dooxie.
Et cela ne vaut pas que pour l'esthétique
Le bénéfice est aussi fonctionnel, et il vaut pour toute la maison.
Vous ne décidez plus dans le mur. Une chambre devient un bureau, puis une chambre d'amis, puis une pièce avec téléviseur — sans travaux, en changeant un cordon de brassage au coffret. Vous déplacez l'écran d'un mur à l'autre sans tirer de coaxial. Vous n'avez plus à deviner, au moment du chantier, quel usage aura chaque pièce dans dix ans.
Et le stock se simplifie : une seule référence de prise pour tout le logement, ce qui évite aussi les erreurs de commande sur une finition où l'on ne veut surtout pas mélanger les bains de matière.
Les Grades mentionnés — Grade 2 TV et Grade 3 TV — sont les niveaux de performance du réseau de communication d'un logement : ce sont eux qui déterminent si le réseau peut, en plus de la téléphonie et de l'informatique, distribuer les signaux de télévision.
La condition à respecter : le câble pour l'usage TV
Nous préférons le dire clairement, parce que c'est la condition à laquelle tout ce qui précède se réalise.
Faire passer un signal de télévision sur un câblage à paires torsadées est exigeant : les fréquences en jeu sont bien supérieures à celles de l'informatique. Legrand impose donc, pour cet usage, l'emploi de son câble multimédia TV et satellite dédié — un câble spécifique, différent d'un câble réseau ordinaire.
Pour l'informatique et la téléphonie, un câble de catégorie appropriée convient. Pour la télévision, il faut le câble prescrit, sans quoi le résultat n'est pas garanti. Et si vous voulez pouvoir remplacer la prise coaxiale du mur d'écran par un RJ45 — l'intérêt même de la démarche —, c'est ce câble-là qu'il faut avoir tiré.
Reportez-vous à la notice pour la référence exacte, et arrêtez ce choix avant de commander vos prises : il ne se change pas une fois les cloisons fermées. En cas de doute, décrivez-nous votre projet, nous vous répondrons.
Ce que « blindée » vous apporte
Un câble réseau transporte des signaux de très faible amplitude sur des paires torsadées. La torsade neutralise déjà une bonne part des perturbations ; le blindage ajoute une enveloppe conductrice qui capte les perturbations extérieures et les évacue à la masse.
Cela compte surtout quand le câble réseau chemine à côté de conducteurs d'énergie — le cas le plus fréquent dans un logement —, quand la liaison est longue, quand elle passe près d'équipements bruyants, et quand elle doit porter la télévision, dont les fréquences sont plus sensibles. Sur un mur d'écran, où le réseau, l'antenne et l'alimentation arrivent au même point, les trois conditions sont souvent réunies.
Le point essentiel, souvent manqué : un blindage ne protège que s'il forme une enveloppe continue et correctement mise à la masse sur toute la chaîne — câble, prises aux deux extrémités, cordons, panneau de brassage. Une prise blindée sur un câble non blindé n'apporte rien. Faites valider la cohérence de la chaîne avec votre électricien.
Pose, raccordement et dimensions
Le connecteur est « équipé d'un écrou de verrouillage ne nécessitant pas l'utilisation d'un outil spécifique et permettant un re-câblage en cas d'erreur ». Deux conséquences : aucun outil d'impact à acheter, et surtout l'erreur est rattrapable — on desserre, on replace les conducteurs, on resserre. C'est ce qui change tout pour un premier câblage, et c'est particulièrement appréciable derrière un téléviseur mural, où l'on ne veut pas avoir à revenir.
Le mécanisme porte le repérage T568A et T568B avec codes couleurs ; employez la même convention aux deux extrémités du câble. Il accepte les monobrins de AWG22 à AWG26 et les multibrins AWG26 jusqu'à 9 mm de diamètre, sur des bornes à contact autodénudant, et reçoit les fiches RJ11, RJ12 et RJ45.
Dimensions : 73 x 73 mm, profondeur totale 34,69 mm, encastrement 22,59 mm. Pose en encastré ou en saillie sur cadre, fixation à vis, support livré avec rattrapage angulaire de -13° à +11° — utile sur un poste large où l'alignement se voit.
IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — elle n'est pas accessoire sur cette finition, un noir mat marquant à la moindre projection de peinture, et le mur d'écran étant souvent peint en dernier.

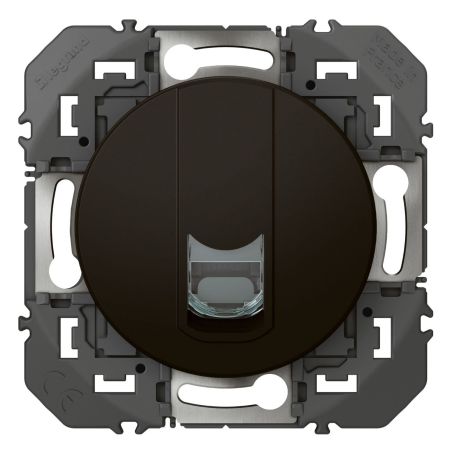

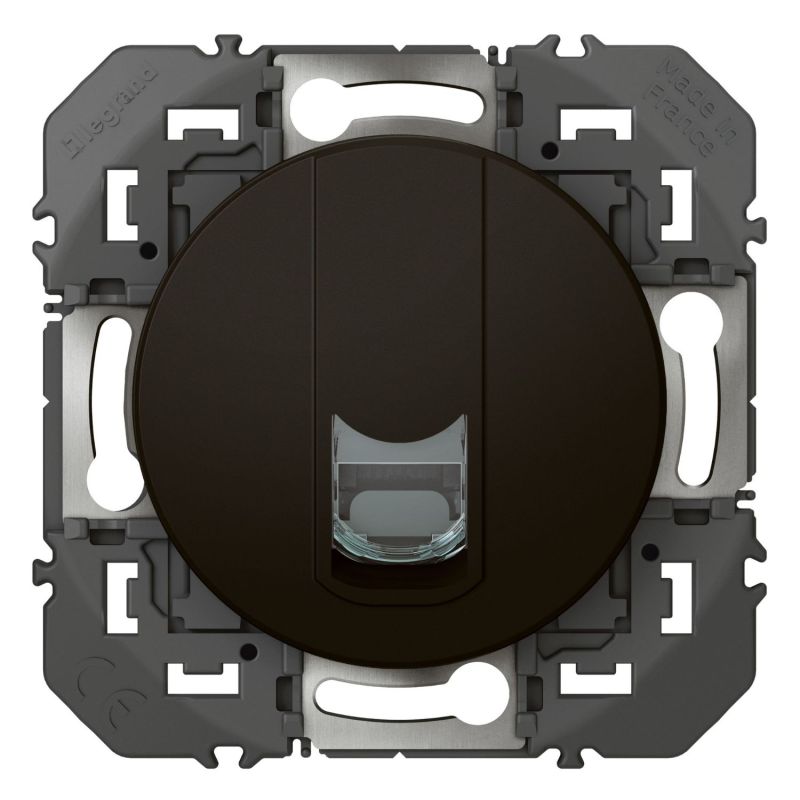

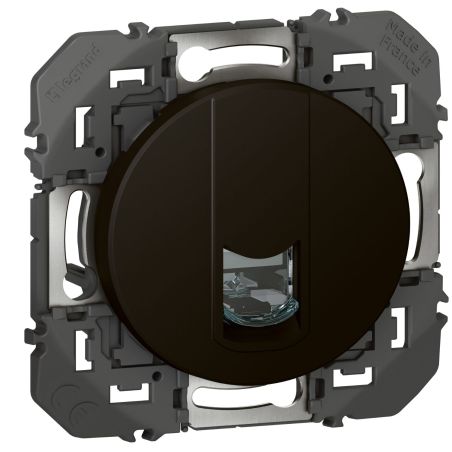

Noir mat, 73 x 73 mm, 1 connecteur RJ45 8 contacts catégorie 6 STP blindé, Grade 2 TV et Grade 3 TV, câbles jusqu'à 9 mm, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
