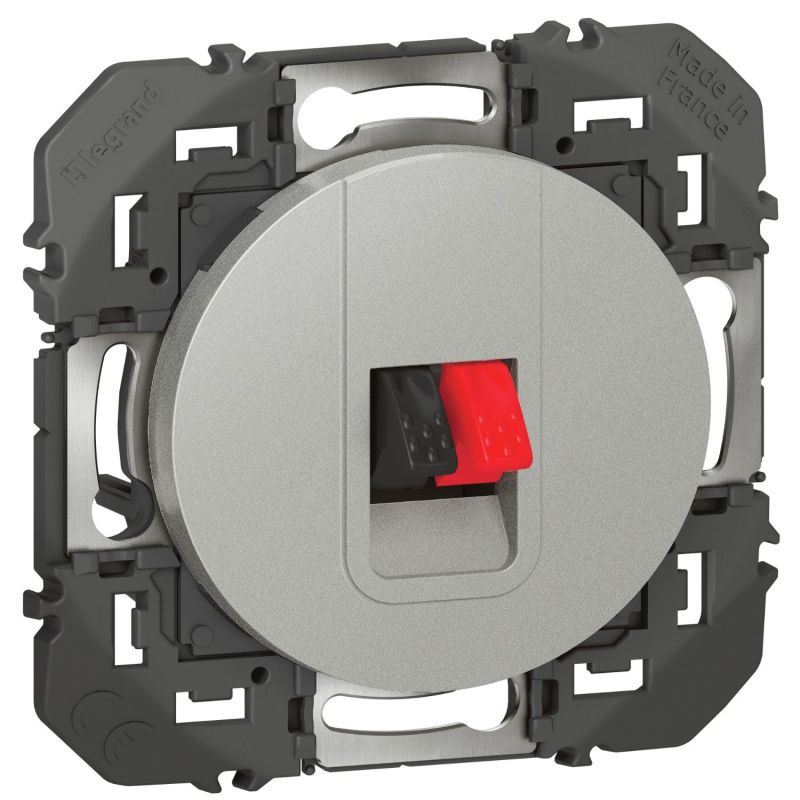

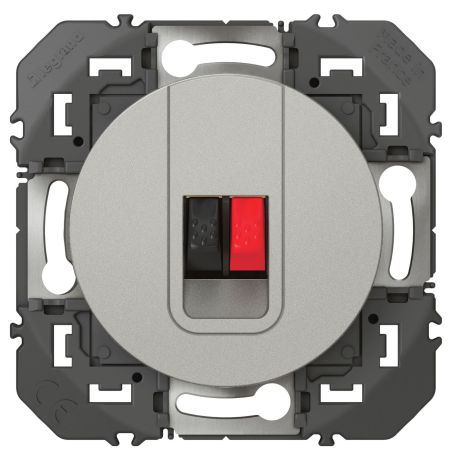

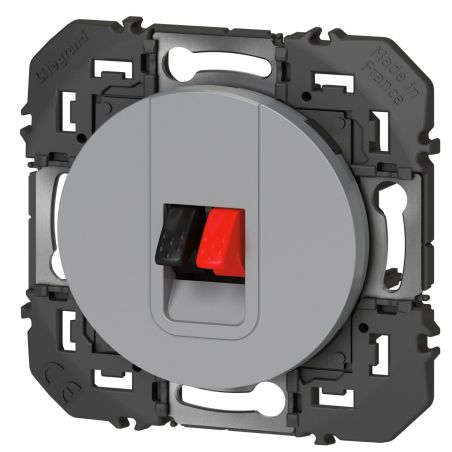

600481 Legrand - Dooxie Prise haut-parleur simple - Aluminium

Combien de prises pour votre installation : le comptage

C'est la seule vraie question à régler avant de commander, et elle se trompe presque toujours par le bas.

Le principe : chaque haut-parleur relié par une liaison encastrée demande deux prises — une du côté de l'amplificateur, une du côté de l'enceinte. Le câble passe entre les deux dans la cloison.

C'est là que la version double devient intéressante. Côté amplificateur, tous les câbles partent du même endroit : une prise double y regroupe deux liaisons sur un seul poste. En stéréo, vous passez ainsi de deux postes à un seul côté amplificateur.

Côté enceintes, le choix dépend de l'implantation. Deux enceintes proches l'une de l'autre — une paire frontale de part et d'autre d'un téléviseur, à moins d'un mètre — peuvent partager une prise double. Deux enceintes éloignées, comme des enceintes d'ambiance dans deux coins opposés, exigent chacune leur prise simple : c'est le cas d'usage de cette référence.

La règle pratique : comptez en double côté amplificateur, et en simple côté enceintes dispersées. C'est le compromis qui minimise le nombre de postes sans câbler d'enceinte à l'autre bout de la pièce depuis la mauvaise prise.

La polarité repérée : le vrai argument de ce mécanisme

C'est le détail qui distingue une prise haut-parleur bien conçue, et il n'apparaît jamais en tête d'une fiche produit.

Legrand indique une poussette automatique repérée (N/R) : les bornes portent le repérage noir et rouge, autrement dit la polarité est écrite sur l'appareil.

Pourquoi c'est essentiel. Un haut-parleur est polarisé : sa membrane avance quand le signal est positif, recule quand il est négatif. Inverser les deux conducteurs sur une enceinte lui fait faire l'inverse des autres.

Et le défaut est vicieux : l'enceinte fonctionne, elle produit du son, rien ne signale le problème. Ce qui disparaît, ce sont les basses fréquences — annulées par l'opposition de phase — et l'image sonore, qui devient floue et sans centre. On incrimine alors les enceintes ou l'acoustique de la pièce, et l'on remplace du matériel, alors que deux fils sont croisés dans un mur.

Sur une installation à cinq ou sept canaux, le risque se multiplie : chaque liaison comporte quatre points de raccordement, soit vingt à vingt-huit occasions de se tromper. Le repérage N/R n'est donc pas un détail de confort, c'est ce qui rend l'installation fiable.

17,55 mm : le mécanisme le moins profond de la gamme

Un chiffre auquel personne ne prête attention et qui règle des problèmes très concrets.

Avec 17,55 mm d'encastrement, cette prise est le mécanisme Dooxie le moins profond de tout le catalogue — là où une prise de courant demande 31 mm et une prise réseau catégorie 6A près de 29 mm.

C'est un avantage décisif sur ce type de produit, parce que les prises haut-parleur se posent à des endroits contraints par nature : bas de mur derrière un meuble, haut de mur pour une enceinte d'ambiance, doublage mince réalisé après coup, ou cloison de séparation dans laquelle on ne veut pas percer profondément.

Elle passe donc là où d'autres mécanismes ne rentreraient pas, et laisse du volume au câble, qui peut se ranger sans être contraint. Le raccordement se fait par bornes automatiques permettant la connexion rapide sans outil.

L'aluminium, et une vérification à faire

Les plaques Dooxie existent en huit finitions ; les mécanismes n'en comptent que trois — blanc, aluminium et noir. Notez que la version simple n'existe qu'en blanc et aluminium : le noir n'est proposé qu'en double.

La finition est un aluminium mat. Une réserve à connaître : dans la gamme, l'aspect de l'aluminium varie légèrement d'une fonction à l'autre, certains mécanismes étant plus brillants que d'autres.

Le cas est particulier ici et vaut d'être précisé. Une prise haut-parleur est souvent posée seule, loin des autres appareils — dans un coin de pièce, en hauteur, derrière un meuble. Dans ce cas, la question de l'écart de brillance ne se pose pas.

En revanche, côté amplificateur, elle voisine presque toujours une prise de courant et parfois une prise réseau, sous une plaque commune. C'est là qu'il faut présenter les mécanismes ensemble avant de les fixer, à la lumière de la pièce. Voyez la gamme des plaques de finition Dooxie.

Dimensions et pose

Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 35,5 mm et un encastrement de 17,55 mm.

Fixation à vis ou à griffes ; les griffes ne sont pas fournies. Pose en encastré dans une boîte ou en saillie sur cadre. Support livré avec rattrapage angulaire de -13° à +11°.

Fixation sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude, qui rigidifient le support et compensent les défauts d'installation de la boîte. En multiposte, elles facilitent l'assemblage des mécanismes.

Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément.

IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie — utile sur une finition mate, qui marque plus qu'un blanc brillant.

Aluminium mat, 73 x 73 mm, raccordement d'un haut-parleur, bornes automatiques repérées N/R, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
