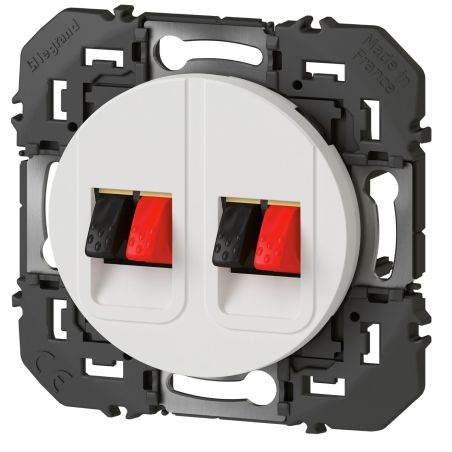

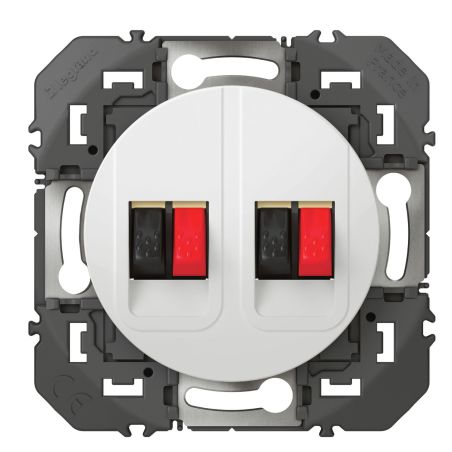

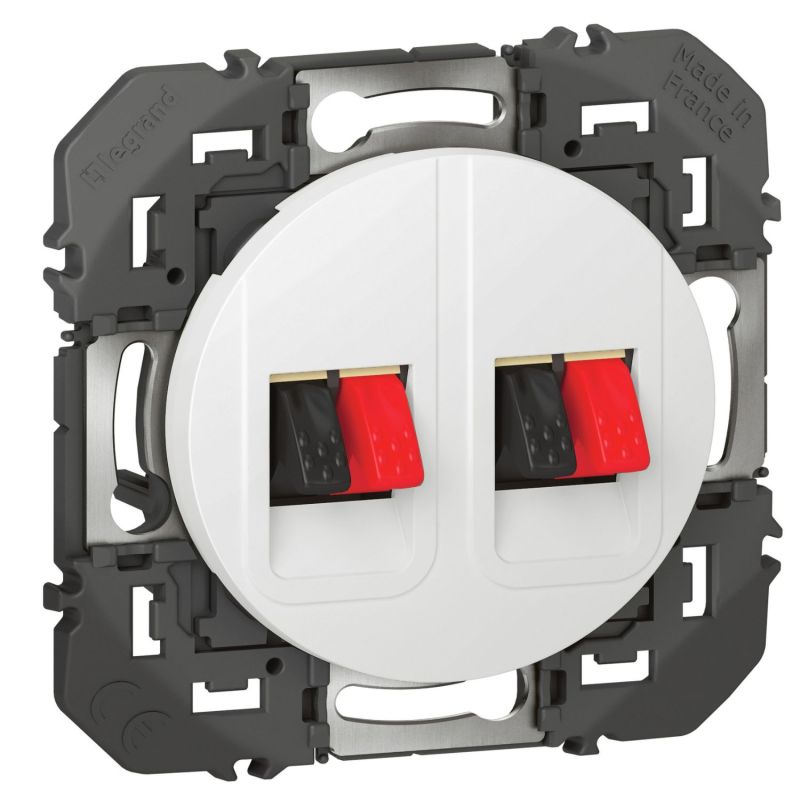

600382 Legrand - Dooxie Prise haut-parleur double - Blanc

Où placer une double plutôt que deux simples

La réponse est nette et vaut la peine d'être posée avant de commander, parce qu'elle change le nombre de boîtes à percer.

Côté amplificateur : toujours en double. C'est le point où tous les câbles convergent, quelle que soit la dispersion des enceintes dans la pièce. Regrouper deux liaisons par poste divise donc par deux le nombre de boîtes et la largeur de plaque nécessaires à cet endroit.

Côté enceintes : cela dépend des distances. Deux enceintes proches l'une de l'autre — une paire frontale de part et d'autre d'un téléviseur, à moins d'un mètre — peuvent partager une prise double posée entre elles. Deux enceintes éloignées, comme des enceintes d'ambiance dans des coins opposés, exigent chacune une prise simple à son emplacement.

Le calcul économique penche nettement en faveur de la double là où elle s'applique : son tarif est très inférieur à celui de deux prises simples, et vous économisez en plus une boîte d'encastrement, un percement et 71 mm de largeur de plaque.

Quatre conducteurs sur un mécanisme : le repérage devient critique

C'est la contrepartie de la concentration, et c'est là que la conception du produit compte le plus.

Une prise double reçoit quatre conducteurs — deux paires, une par haut-parleur. Il faut donc respecter deux choses à la fois : la polarité au sein de chaque paire, et l'affectation de chaque paire au bon haut-parleur.

Legrand indique une poussette automatique repérée (N/R) : les bornes portent le repérage noir et rouge, autrement dit la polarité est écrite sur l'appareil. Sur un mécanisme qui en reçoit quatre, ce n'est pas un raffinement, c'est la condition d'un raccordement fiable.

Pourquoi la polarité compte autant. Un haut-parleur est polarisé : sa membrane avance quand le signal est positif, recule quand il est négatif. Inverser les deux conducteurs sur une enceinte lui fait faire l'inverse des autres.

Et le défaut est vicieux : l'enceinte fonctionne, elle produit du son, rien ne signale le problème. Ce qui disparaît, ce sont les basses fréquences — annulées par l'opposition de phase entre les deux enceintes — et l'image sonore, qui devient floue et sans centre. On incrimine alors les enceintes, l'amplificateur ou l'acoustique de la pièce, et l'on remplace du matériel, alors que deux fils sont croisés.

Le raccordement se fait par bornes automatiques permettant la connexion rapide sans outil — on insère le conducteur, la borne le maintient.

17,25 mm : le mécanisme le moins profond de la gamme

Un chiffre auquel personne ne prête attention et qui règle des problèmes très concrets.

Avec 17,25 mm d'encastrement, cette prise est le mécanisme Dooxie le moins profond de tout le catalogue — là où une prise de courant demande 31 mm, un chargeur USB 30 mm et une prise réseau catégorie 6A près de 29 mm.

C'est d'autant plus remarquable qu'elle reçoit quatre conducteurs. Les conséquences pratiques :

• Elle passe dans une boîte peu profonde, y compris ancienne ou dans une cloison fine.
• Elle laisse du volume aux quatre conducteurs, qui peuvent se ranger sans être contraints.
• Elle se pose dans un doublage mince, configuration fréquente sur les murs où l'on veut placer des enceintes.

C'est un point utile puisque les prises haut-parleur se posent souvent à des endroits contraints : bas de mur derrière un meuble, haut de mur pour une enceinte d'ambiance, ou dans un doublage réalisé après coup.

La question de la qualité du signal, traitée franchement

Autant l'aborder, puisqu'elle revient toujours dès qu'on parle d'encastrer une liaison audio.

Une liaison encastrée ajoute deux raccordements au trajet du signal — un à chaque prise — là où un câble direct n'en a aucun. C'est un fait, et certains y voient une dégradation.

Notre position, sans complaisance. Sur une installation Hi-Fi ou home cinéma domestique, l'effet de deux raccordements correctement réalisés est négligeable : le signal haut-parleur est un signal de puissance à basse impédance, très peu sensible à une résistance de contact de quelques milliohms.

Ce qui dégrade réellement le son : une borne mal serrée, qui crée une résistance variable voire un contact intermittent ; une polarité inversée, le défaut le plus destructeur ; une section de câble insuffisante sur une longue distance, qui fait chuter la puissance disponible.

Autrement dit : la question n'est pas d'encastrer ou non, c'est de bien raccorder. Une liaison encastrée soignée vaut mieux qu'un câble direct pincé sous une porte depuis dix ans.

Dimensions, finition et pose

Le mécanisme mesure 73 x 73 mm pour une profondeur totale de 34,25 mm et un encastrement de 17,25 mm. Finition blanc RAL 9003 brillant — cohérent avec le blanc standard de la gamme, donc mariable sans réserve avec une prise de courant blanche voisine, ce qui est justement la configuration du côté amplificateur.

Fixation à vis ou à griffes ; les griffes ne sont pas fournies. Pose en encastré dans une boîte ou en saillie sur cadre. Support livré avec rattrapage angulaire de -13° à +11°.

Fixation sur les plaquettes métalliques mobiles de la gamme, 2 mm d'amplitude, qui rigidifient le support et compensent les défauts d'installation de la boîte. En multiposte, elles facilitent l'assemblage des mécanismes.

Ce mécanisme est composable : la plaque n'est pas fournie et doit être commandée séparément — voyez la gamme des plaques de finition Dooxie.

IP20, IK04. Protection contre les corps solides de plus de 12,5 mm, aucune protection contre l'eau, usage intérieur uniquement. Coque de protection de chantier à charnières fournie.

Blanc RAL 9003 brillant, 73 x 73 mm, raccordement de deux haut-parleurs, bornes automatiques repérées N/R, plage d'utilisation de -5 à 35 °C, garantie 2 ans.
