Le symbole, et ce qu'il évite
Un marquage sur un bouton peut paraître anecdotique. Dans les faits, c'est ce qui distingue une installation qu'on comprend d'une installation qu'on subit.
Imaginez un mur d'entrée portant deux poussoirs identiques : l'un commande l'éclairage du hall par minuterie, l'autre ouvre la porte. Rien ne les distingue. Chaque visiteur, chaque livreur, chaque nouvel occupant devra essayer — et se tromper une fois sur deux.
Le marquage supprime le problème définitivement. Legrand décrit le symbole de cette référence comme un « clé / porte » : il désigne une commande d'ouverture, et personne n'a besoin qu'on lui explique.
Le bénéfice se mesure surtout dans les lieux où ce n'est pas vous qui vous servez de l'appareil : un logement loué, une colocation, une maison de famille, un hall d'immeuble, un local professionnel, un cabinet. C'est là que les quelques euros du marquage se rentabilisent le plus vite.
Pourquoi un poussoir, et pas un interrupteur, pour une ouverture
Ce n'est pas un choix arbitraire, c'est une exigence du dispositif commandé.
Une gâche électrique, un portail, un contrôle d'accès attendent une impulsion : une brève fermeture de contact qui déclenche l'ouverture, après quoi le mécanisme se referme seul. Ils n'attendent pas un état maintenu.
Un poussoir fait exactement cela : il ne fait contact que pendant l'appui et revient seul à sa position de repos. Un interrupteur, lui, resterait fermé — ce qui, sur une gâche, maintiendrait la bobine alimentée en continu. C'est précisément ce qu'il ne faut pas faire.
Le calibre de 6 A est cohérent avec cet usage : le poussoir ne coupe pas une charge de puissance, il ferme brièvement un circuit de commande.
Faites valider le raccordement par un électricien, en fonction de la gâche ou de la centrale installée : ces dispositifs ont leurs propres exigences d'alimentation et de temporisation, et le schéma en dépend.
Le voyant : dans un hall, il sert vraiment
Le voyant lumineux bleu livré avec l'appareil n'est pas un ornement sur cette référence précise.
Une commande d'ouverture se trouve presque toujours dans une entrée, un hall, un sas — des espaces souvent sous éclairage temporisé, donc régulièrement dans la pénombre. Et c'est exactement le moment où quelqu'un sonne et où l'on cherche le bouton.
Le voyant reste allumé et devient le point de repère. Combiné au symbole, l'ensemble est lisible de jour comme de nuit : on voit où est le bouton, et on sait ce qu'il fait.
Le bleu n'est pas un choix décoratif : dans le vocabulaire de la signalisation, une teinte rouge ou orange signifie une alerte, ce qui serait contresens sur un bouton d'ouverture. Le bleu se lit comme une information neutre, et se repère dans l'obscurité sans éblouir.
Un point à vérifier : le symbole exact
Une précision utile avant de commander, et nous préférons la donner.

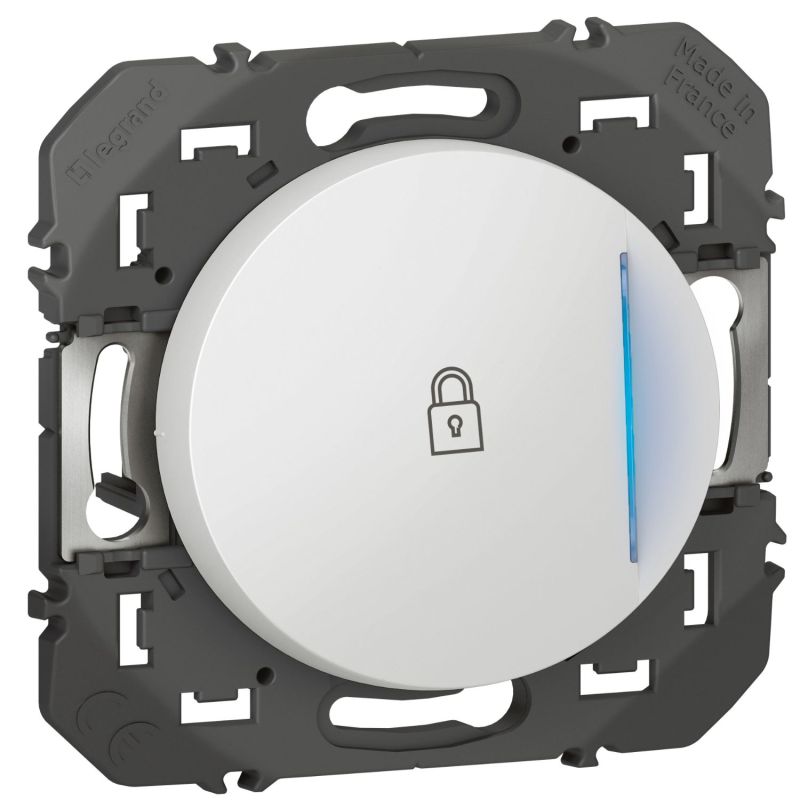

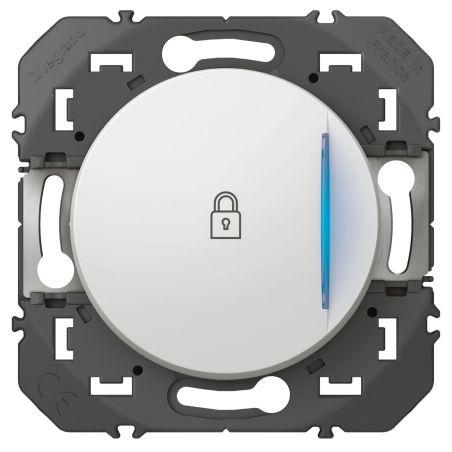

Cette référence est couramment appelée « marquage cadenas », mais Legrand la décrit dans sa fiche technique comme un symbole « clé / porte ». Selon la génération du produit, le pictogramme peut donc représenter une clé ou une porte plutôt qu'un cadenas au sens strict.
Dans les deux cas, la lecture est la même — il s'agit d'une commande d'ouverture — mais si l'aspect exact du pictogramme compte pour votre projet, reportez-vous au visuel de cette page ou demandez-nous confirmation avant de commander une série.
Le reste du produit
C'est un poussoir de la gamme Dooxie, avec tout ce que cela implique. Il ne garde rien allumé : pour commander un éclairage, il lui faudrait un télérupteur ou une minuterie au tableau. Pour une gâche, en revanche, aucun organe supplémentaire n'est nécessaire côté commande — c'est la gâche elle-même, ou sa centrale, qui gère l'ouverture.
Le raccordement se fait par bornes automatiques de 1,5 à 2,5 mm², repérées sur le mécanisme : verrouillage sans outil, sans risque de sous-serrage — cause classique d'échauffement — ni de cuivre écrasé, fil souple ou rigide indifféremment.
Point de vigilance : Legrand demande une boîte de 40 mm minimum, contre 30 mm pour un interrupteur de la gamme, alors que la profondeur d'encastrement n'est que de 21,4 mm. La différence tient au mécanisme de rappel et au volume nécessaire derrière l'appareil, voyant compris. Mesurez avant de commander.
Pose encastrée ou en saillie sur cadre, rattrapage angulaire -13° / +11°, plaquettes métalliques mobiles sur 2 mm. Mécanisme composable, à équiper d'une plaque 1 poste : voyez la gamme des plaques de finition Dooxie.
Blanc RAL 9003 brillant, voyant bleu, 73 x 73 mm, profondeur totale 36 mm, fixation à vis, deux pôles, 6 A, 250 V, thermoplastique sans halogène, IP20, IK04, plage d'utilisation de -5 à 35 °C, usage intérieur uniquement, garantie 2 ans. Coque de protection de chantier à charnières fournie.
