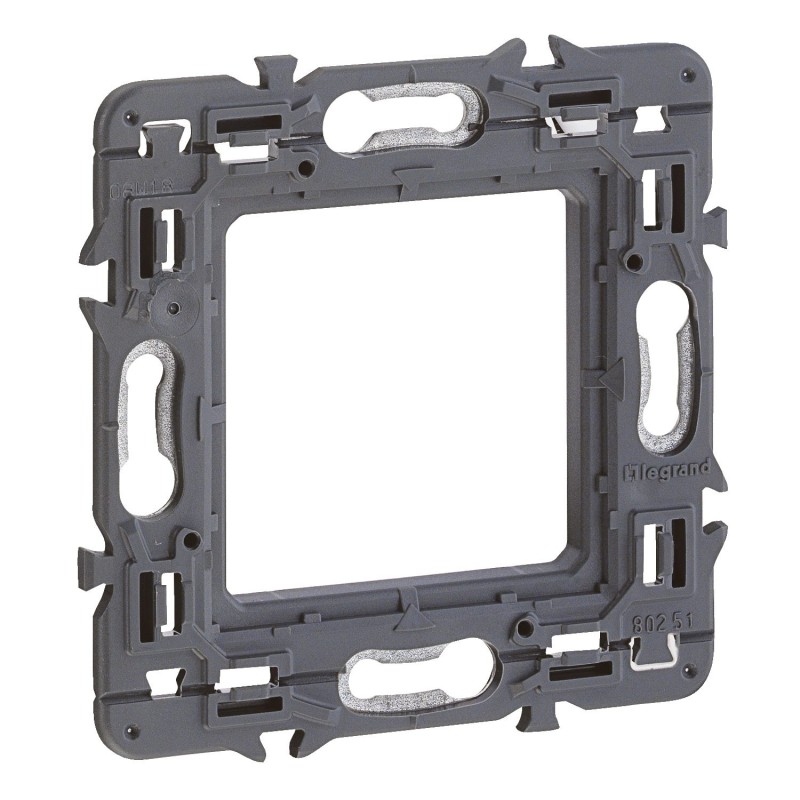

Le support à vis 080251 pour 1 poste ou 2 modules
C’est la référence que l’on croise le plus souvent : un poste simple, deux modules, 74 mm de côté. Le support 080251 assure la liaison entre la maçonnerie et l’appareillage, et conditionne l’aplomb de l’ensemble.
Legrand le classe parmi les supports universels Batibox, bi-matière métal et plastique, communs aux gammes Mosaic, Céliane et Soliroc. Plusieurs exemplaires peuvent être associés pour composer un multiposte, aussi bien à la verticale qu’à l’horizontale. Il se loge dans une boîte d’encastrement 1 poste.
Usages courants
Voici les situations où cette référence s’impose naturellement :
- Installer un interrupteur, un va-et-vient ou une prise isolée
- Créer un poste simple en neuf, sur cloison sèche ou maçonnerie
- Composer un multiposte en associant plusieurs supports
- Travailler sur un chantier où l’appareillage doit être protégé avant finitions
Notre rayon prises et interrupteurs recense les mécanismes qui viendront s’y monter.
Caractéristiques
- Type : support à vis, 1 poste ou 2 modules
- Matière : métal, aspect galvanisé
- Fixation : par vis
- Pose : encastrée
- Compatibilité : Mosaic, Céliane, Soliroc (Legrand)
- Référence fabricant : 080251
- Code EAN : 3245060802516
Mise en œuvre
Le support se visse dans la boîte, puis reçoit le mécanisme. La coque de protection livrée avec reste en place pendant les travaux : elle couvre la totalité de l’appareillage et permet malgré tout de manipuler les commandes. Un passage est ménagé pour le tournevis, de sorte que le vissage se fait coque montée.
Vérifiez que le nombre de postes du support, de la plaque et de la boîte concordent. Pour le contenant, voyez choisir sa boîte ; pour les règles applicables, la NF C 15-100.
Données constructeur
- Support universel Batibox bi-matière, métal et plastique
- Capacité : 1 poste ou 2 modules
- Dimensions : 74 x 74 x 7,2 mm
- Poids : 30,5 g
- Livré avec coque de protection de chantier translucide rouge
- Fixation à vis, montage encastré, garantie 2 ans
À prévoir avec
Pour finir le poste, comptez un mécanisme Céliane, un enjoliveur et une plaque simple Céliane. L’ensemble du rayon plaques de finition est disponible pour accorder la teinte au reste de la pièce.
L’intérêt de ce modèle
La coque de chantier fait la différence sur une installation en cours : elle évite de retrouver de la peinture sur un mécanisme neuf, et son rouge se repère instantanément sur un mur brut. Sur un chantier de plusieurs postes, ce détail fait gagner du temps.
Pour le reste, on retrouve les qualités du support Batibox : rigidité annoncée par le constructeur, compatibilité avec trois gammes, association possible en multiposte. Anticipez la boîte Batibox adaptée à votre cloison, à l’aide du guide des boîtes.
