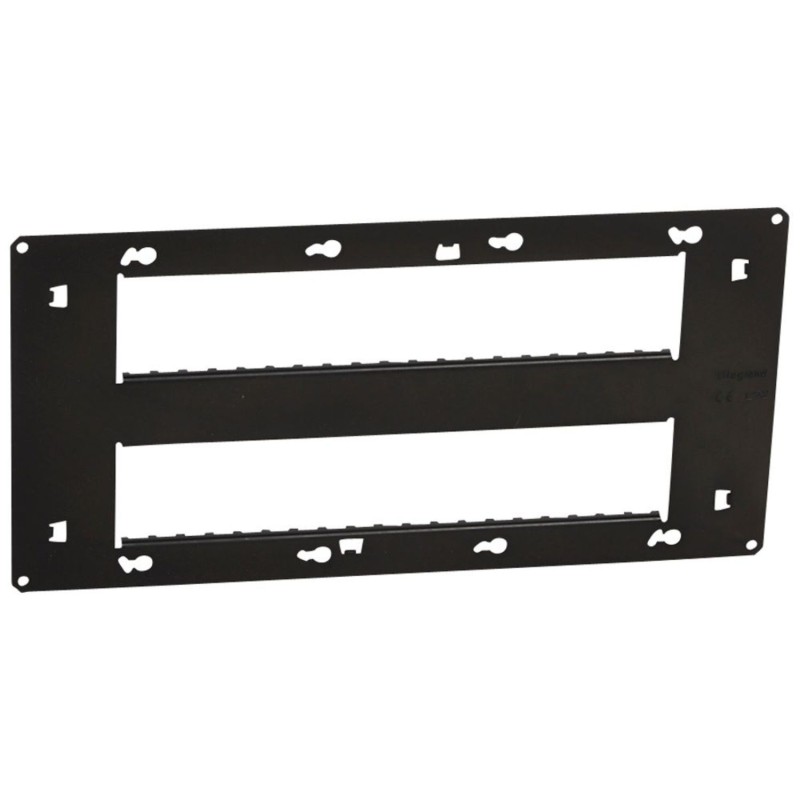

Le support 2x10 modules 080268, le format maximal
Vingt modules sur une seule base : cette référence se situe tout en haut de la gamme. Deux rangées de dix, une armature bi-matière métal et plastique, et un poids de près de 300 g qui traduit la quantité de matière engagée.
Legrand la classe parmi les supports universels Batibox à fixation par vis, compatibles avec l’appareillage Mosaic, Céliane et Soliroc. L’association de plusieurs supports reste possible, en vertical comme en horizontal.
À quoi le destiner
Une telle capacité ne se justifie que dans certains contextes :
- Équipement technique concentré en local professionnel
- Poste de travail réclamant de très nombreux points de connexion
- Regroupement secteur, réseau et multimédia sur un emplacement unique
- Rénovation lourde avec adaptation sur boîtes anciennes
Les mécanismes se choisissent au rayon prises et interrupteurs, le contenant au rayon boîtes d’encastrement.
Les données essentielles
- Type : support universel Batibox, 2x10 modules
- Matière : métal, aspect galvanisé
- Fixation : par vis
- Pose : encastrée
- Compatibilité : Mosaic, Céliane, Soliroc (Legrand)
- Référence fabricant : 080268
- Code EAN : 3245060802684
Boîtes compatibles et pose
Legrand désigne deux contenants pour cette référence : la boîte cloison sèche 080049 et la boîte maçonnerie 080149. Le choix dépend de la paroi, question traitée dans notre guide choisir sa boîte.
Le support étant sécable, il peut aussi s’adapter à des boîtes à entraxe 57 mm, ce qui ouvre la porte aux plaques spéciales rénovation. La coque de chantier reste en place pendant la pose, son passage pour tournevis donnant accès aux vis. Câblage conforme à la NF C 15-100.
Caractéristiques détaillées
- Support universel Batibox bi-matière, métal et plastique
- Capacité : 2x10 modules
- Poids : 299 g
- Support sécable pour boîtes à entraxe 57 mm
- Boîtes associées : 080049 cloison sèche, 080149 maçonnerie
- Coque de protection de chantier fournie, garantie 2 ans
Ce qu’il faut avec
L’habillage se compose rangée par rangée : deux plaques quadruples Céliane couvrent une grande partie de la configuration. Ajoutez les mécanismes voulus, comme un mécanisme Céliane, et les finitions du rayon plaques de finition. Prévoyez la boîte Batibox adaptée.
Pour quel type de projet
Ce support s’adresse à des installations où la densité prime : locaux techniques, postes de travail lourdement équipés, espaces où tout doit converger vers un point unique. En logement standard, il n’a guère d’usage.
Son caractère sécable lui donne toutefois une seconde vie en rénovation, sur des boîtes anciennes à entraxe réduit. Peu de supports de cette capacité offrent cette souplesse - notre guide des boîtes précise les entraxes concernés.
