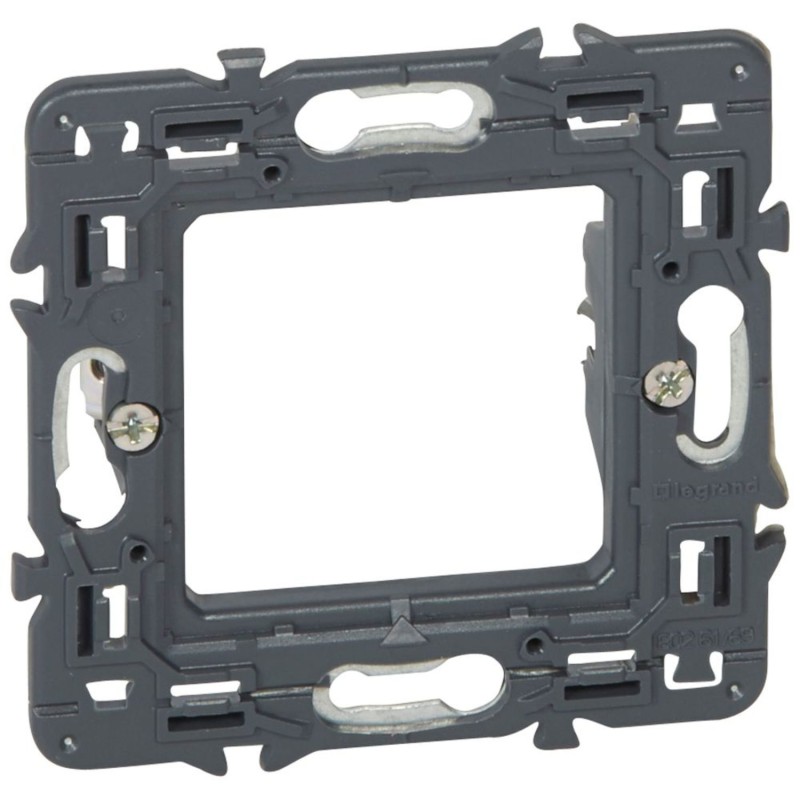

080269 Support à griffes longues Mosaic, Céliane ou Soliroc pour 1 poste ou 2 modules Legrand

Le support à griffes longues 080269 pour 1 poste

Le 080269 est la variante à griffes longues du support à serrage. Là où le modèle courant propose 27 mm, celui-ci offre 37 mm de course. Cette différence devient décisive quand la cloison est épaisse ou quand l’ouverture existante a été élargie au fil des interventions.

Le principe reste inchangé : les griffes s’écartent derrière la paroi et plaquent le support, sans qu’aucun point de vissage soit nécessaire. Il reçoit ensuite l’appareillage Mosaic, Céliane ou Soliroc.

Les cas de figure

On y recourt principalement dans ces situations :

• Cloison plus épaisse que la moyenne, où 27 mm ne suffisent pas
• Ouverture agrandie ou irrégulière après dépose de l’ancien appareillage
• Rénovation sans possibilité de visser dans la boîte existante
• Adaptation sur une boîte ancienne à entraxe 57 mm

Les mécanismes à y associer figurent au rayon prises et interrupteurs, les contenants au rayon boîtes d’encastrement.

Les caractéristiques du support

• Type : support à griffes longues, 1 poste ou 2 modules
• Matière : métal, aspect galvanisé
• Fixation : à griffes, longueur 37 mm
• Pose : encastrée
• Compatibilité : Mosaic, Céliane, Soliroc (Legrand)
• Référence fabricant : 080269
• Code EAN : 3245060802691

Comment le poser

Présentez le support dans l’ouverture, puis serrez les griffes par petites touches successives, en alternant, pour que le cadre reste centré. Un serrage brutal d’un seul côté fait basculer le support et se paye au moment de poser la plaque.

Si la boîte s’avère trop dégradée pour tenir le serrage, mieux vaut la remplacer : voir le rayon boîtes d’encastrement et le guide choisir sa boîte. Le circuit doit rester conforme à la NF C 15-100.

Le détail technique

• Support universel Batibox bi-matière, métal et plastique
• Capacité : 1 poste ou 2 modules
• Dimensions : 74 x 74 mm
• Poids : 48 g
• Support sécable pour boîtes à entraxe 57 mm
• Coque de protection de chantier fournie, garantie 2 ans

Pour terminer le poste

Il reste à ajouter un mécanisme Céliane, son enjoliveur et une plaque simple Céliane. Sur une boîte à entraxe 57 mm, tournez-vous vers les formats rénovation présentés au rayon plaques de finition.

Griffes courtes ou griffes longues ?

La réponse tient à l’épaisseur de la paroi et à l’état de l’ouverture. Sur une cloison standard en bon état, le 080261 et ses griffes de 27 mm suffisent. Dès que l’ouverture est élargie ou la paroi plus épaisse, les 37 mm du 080269 rattrapent la différence.

Beaucoup d’électriciens gardent les deux versions en stock : c’est souvent au moment de la dépose que l’on découvre dans quel cas on se trouve. Pour le contenant, reportez-vous au guide des boîtes.
