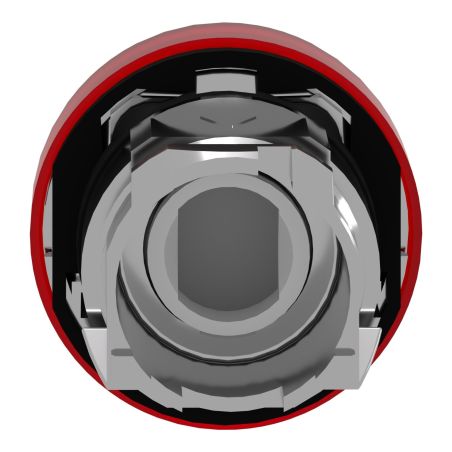

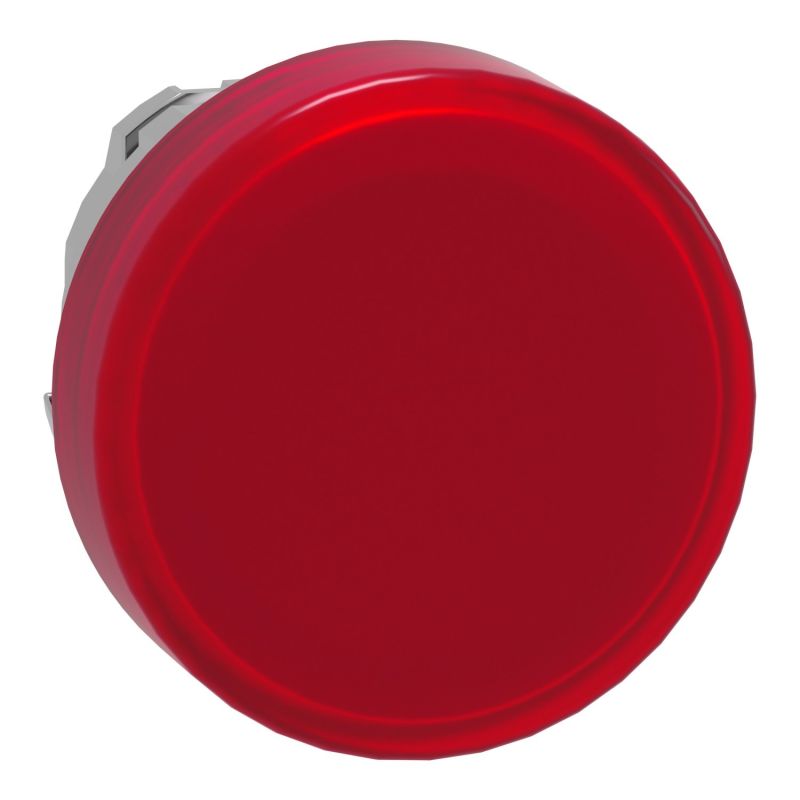

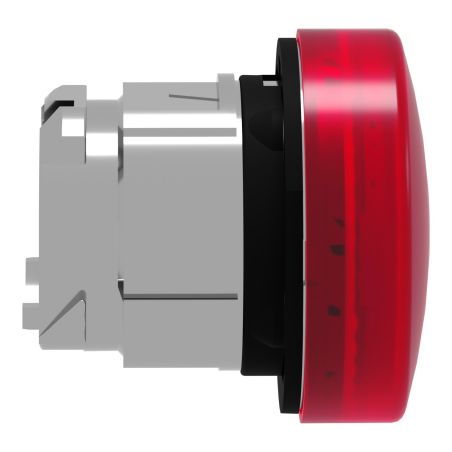

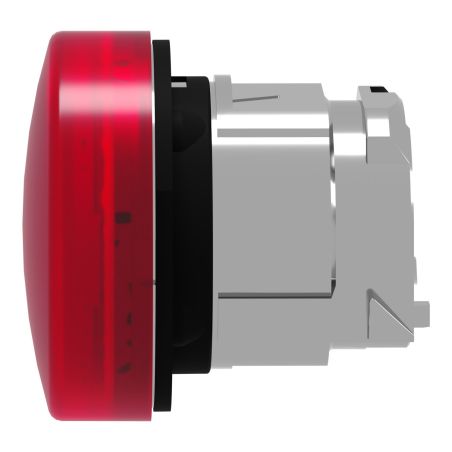

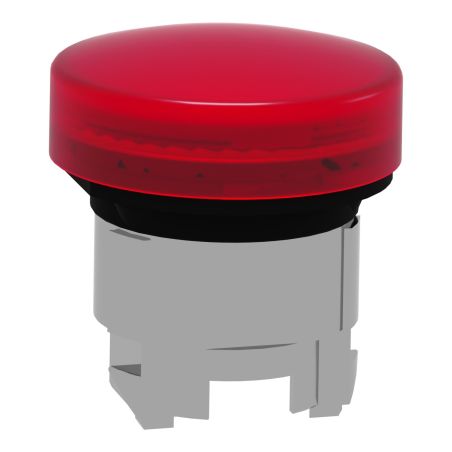

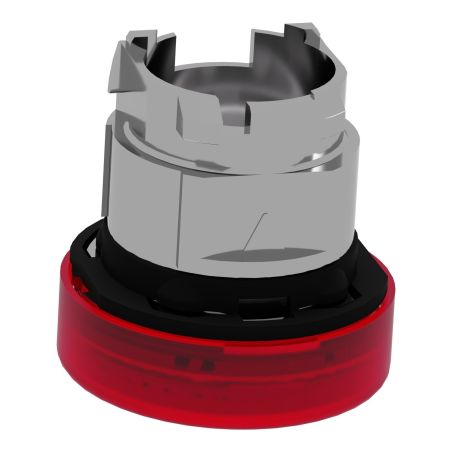

ZB4BV043 Schneider - Harmony XB4 - tête voyant lumineux LED - Ø22 - lisse - rouge

* Image(s) non contractuelle(s)

Livraison sous 5 à 10 jours

ZB4BV043 Schneider - Harmony XB4 - tête voyant lumineux LED - Ø22 - lisse - rouge

2,45 € HT

Réf. fabricant : ZB4BV043 EAN-13 : 3389110894998 Réf. AE : SCHZB4BV043

ZB4BV043 : cabochon lisse rouge Ø22 pour signaler défaut, arrêt ou alarme

Cette référence désigne la tête seule : le cabochon rouge que l'opérateur voit, sans le bloc lumineux qui l'éclaire. Vous choisissez ce dernier en fonction de la tension disponible, ce qui évite de multiplier les références de voyants complets.

Le diffuseur lisse donne une lumière rouge uniforme, adaptée aux fonctions de défaut, d'arrêt et d'alarme. La collerette est en métal chromé, la tête se clipse sur un perçage Ø22 mm et la façade tient l'IP66.

Ce qui définit le ZB4BV043

Rouge en diffusion lisse : signal d'arrêt ou d'alarme, sans zone d'ombre.
Bloc lumineux séparé : 24V ou 230V selon votre installation.
Collerette métallique chromée : la finition robuste de la série XB4.
Montage par encliquetage : intervention rapide en maintenance.
Perçage Ø22 mm : cote standard, pas de reprise de platine.
Univers Harmony XB4 : compatible avec les blocs LED de la gamme.

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Tête de voyant lumineux
Gamme :: Harmony
Famille :: ZB4
Composition du mécanisme :: Sous ensemble
Trou de perçage :: 22mm
Indice de protection IP :: IP66
Matière :: Métal chromé
Couleur :: Rouge
Garantie :: 18 mois
PriceObservatory :: 0
Date disponibilité :: 2026-09-26T00:00+0100
Actif AMA-LER-CDI :: 0
Actif Manomano :: 0
Actif Ebay :: 0
Actif Castorama :: 0
Normes :: CEI 60947-1, CEI 60947-5-1, CEI 60947-5-4, CEI 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1
Dimensions (H x L x P) :: 29 x 29 x 30mm

Total

2.45 € HT

2.94 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Description du ZB4BV043

La tête de voyant ZB4BV043 de la gamme Schneider Electric Harmony XB4 est un cabochon lisse à LED Ø22 mm de couleur rouge. Son diffuseur homogène sert les fonctions de défaut, d'arrêt ou d'alarme.

Un composant à compléter pour fonctionner

Cette tête lisse nécessite un bloc lumineux LED pour s'éclairer. Découvrez le corps de voyant LED ZB4BVB1 (24V AC/DC) à associer selon la tension.

Domaines d'emploi

Signalisation sur armoires et pupitres de commande
Indication de marche, défaut ou état de process
Tableaux de contrôle industriels

Détail de fabrication

Structure

Type : tête de voyant à diffuseur lisse, couleur rouge
Collerette : métal chromé
Montage : Ø22 mm, encliquetage rapide

Étanchéité et robustesse

IP66, IP67, IP69 et IP69K en face avant
Résiste aux chocs, à la poussière, aux projections d'eau et aux vibrations
Longévité mécanique adaptée à un usage industriel intensif

Équivalences

Voir aussi la tête de voyant LED lisse ZB4BV033 (vert) ou l'équivalent ZB5AV043 Harmony XB5 (rouge).

Le bon réflexe

Standardiser les têtes et n'adapter que le bloc lumineux au tableau. Nos voyants LED pour armoire électrique.

Ce qu'il faut commander avec
