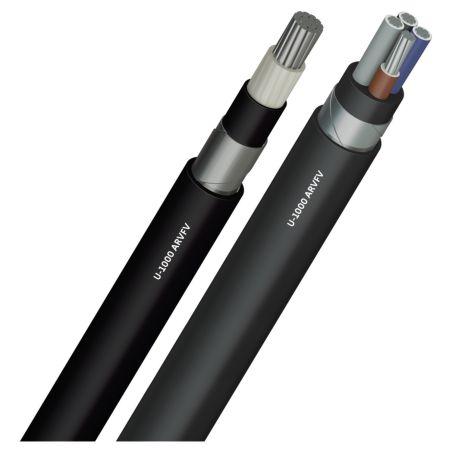

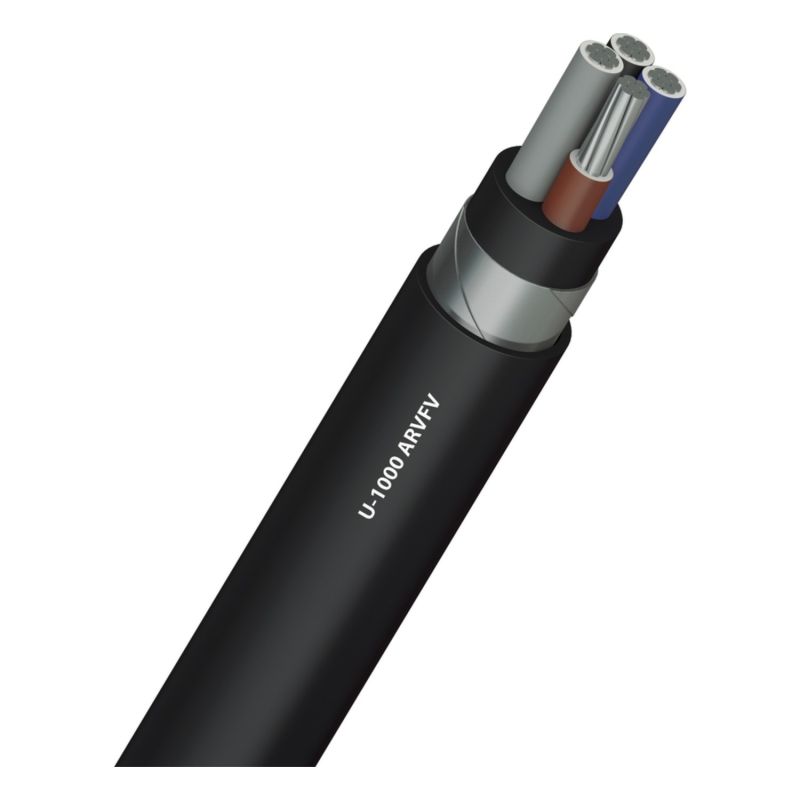

Câble aluminium armé U1000 ARVFV 4X95mm² - Coupe au mètre

ARVFV 4x95 en 95 mm² : alimentation enterrée sans fourreau

Ici, l'aluminium câblé classe 2 est isolé au XLPE puis ceinturé par une armure en feuillards, elle-même recouverte d'une gaine PVC noire résistante au soleil. Son rayon d'origine reste celui des câbles, conduits et accessoires.

Usages typiques du ARVFV

Colonnes montantes, réseaux d'usine, alimentations extérieures : ce câble vise les parcours longs où le risque mécanique n'est pas négligeable. La règle d'équivalence est expliquée dans notre guide les différents types de câbles.

Les chiffres du 4x95

• Composition : 4 conducteurs en aluminium câblé de classe 2, repérés bleu, marron, noir et gris selon HD 308 S2, sans conducteur de protection vert/jaune
• Isolation : polyéthylène réticulé (XLPE), gaine interne thermoplastique
• Armure : 2 feuillards d'acier de 0,2 à 0,5 mm posés en hélice à recouvrement
• Gaine extérieure : PVC noir résistant au rayonnement UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Norme : NF C 32-322 / XP C 32-322 ; Euroclasse Eca ; non-propagation de la flamme IEC 60332-1 (NF C 32-070 catégorie C2)
• Masse : environ 3,009 kg au mètre
• Rayon de courbure : 10 fois le diamètre extérieur en pose fixe

Mise en œuvre sur le terrain

L'armure rigidifie l'ensemble. Anticipez les rayons de passage (10 × Ø) et limitez l'effort de tirage à 15 N/mm² de section alu. Sans connecteur alu-cuivre, pas de raccordement fiable. Ce point vaut également pour le AR2V 4x70 mm², plus souple à poser et moins cher.

Les alternatives possibles

Si votre installation impose du cuivre, le RVFV RH 4x150 armé offre une armure comparable avec une conductivité supérieure à section égale. Découpe à la longueur souhaitée, sans minimum de touret. L'ensemble de la famille est regroupé dans la rubrique câbles électriques rigides.
