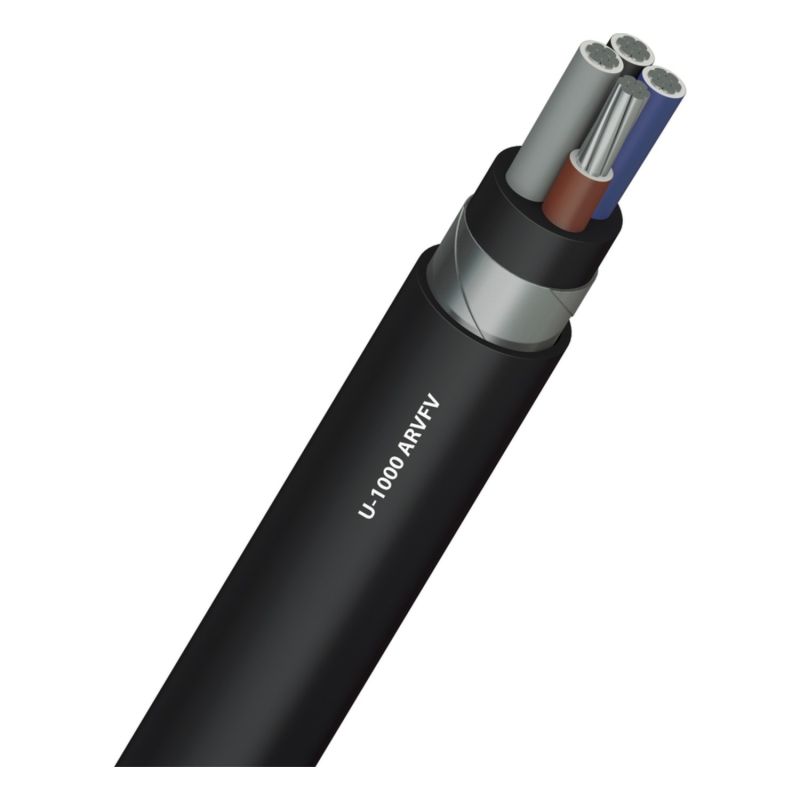

Câble aluminium armé U1000 ARVFV 4X185mm² - Coupe au mètre

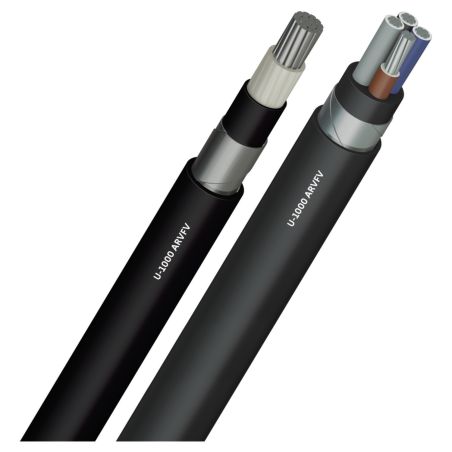

U1000 ARVFV 4x185 : une armure en feuillards autour de conducteurs aluminium

Câble rigide d'alimentation en 0,6/1 kV alternatif (900/1500 V en continu), il combine âme aluminium câblé classe 2, isolation XLPE et armure métallique sous gaine PVC. Elle figure dans la rubrique câbles, conduits et accessoires, dédiée aux poses fixes.

Contextes d'installation

Alimentation d'ateliers, de pompes, de bâtiments agricoles ou de dépendances : dès que le tracé passe sous terre ou frôle les zones de passage, la version armée s'impose. Notre dossier équivalence de section alu / cuivre détaille ce point.

Fiche technique en bref

• Composition : 4 conducteurs en aluminium câblé de classe 2, repérés bleu, marron, noir et gris selon HD 308 S2, sans conducteur de protection vert/jaune
• Isolation : polyéthylène réticulé (XLPE), gaine interne thermoplastique
• Armure : 2 feuillards d'acier de 0,2 à 0,5 mm posés en hélice à recouvrement
• Gaine extérieure : PVC noir résistant au rayonnement UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Norme : NF C 32-322 / XP C 32-322 ; Euroclasse Eca ; non-propagation de la flamme IEC 60332-1 (NF C 32-070 catégorie C2)
• Masse : environ 5,383 kg au mètre
• Rayon de courbure : 10 fois le diamètre extérieur en pose fixe

Manipulation et raccordement

Attention au cintrage : 10 fois le diamètre extérieur au minimum. Côté tirage, la limite est de 15 N/mm² en statique et 30 N/mm² en dynamique, rapportés à la section alu. Le AR2V 1x185 mm², non armé, demande un fourreau en pose enterrée mais se raccorde exactement de la même manière.

Autres pistes

Le RVFV RH 4x150 armé reprend le même principe d'armure avec des conducteurs cuivre : plus coûteux, mais plus compact. Le débit à la demande évite de commander un touret entier. Le reste de la gamme se consulte depuis nos câbles électriques rigides.
