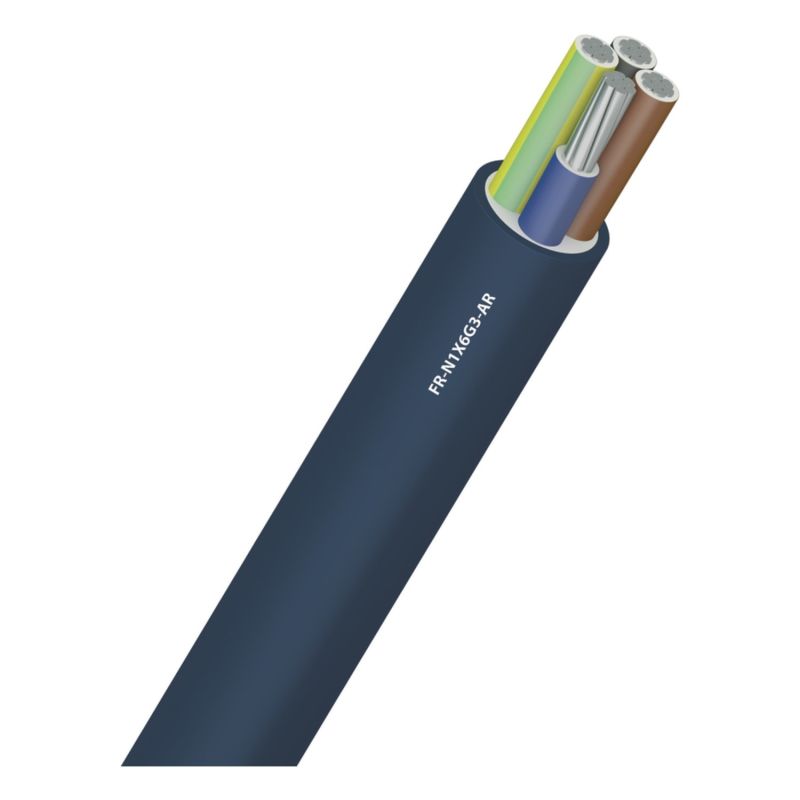

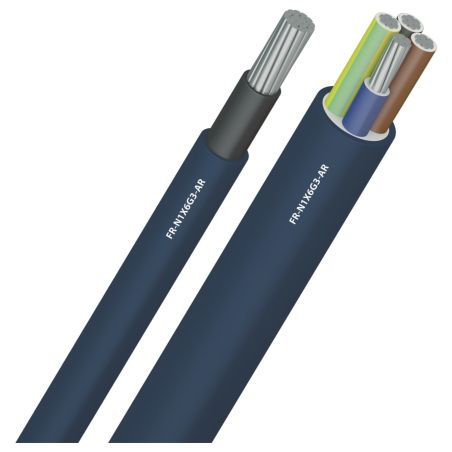

Câble FR-N1X6G3-AR 4X25 BLEU CCA S2 D2 A2 TGL - Coupe au mètre

Le 4x25 sans halogène : conducteurs aluminium, gaine HFFR résistante aux UV

Ce 4x25 est classé Euroclasse Cca-s2, d2, a2 au titre du Règlement Produits de Construction, avec une gaine sans halogène et une âme aluminium câblée classe 2. Elle complète l'offre câbles FR-N1 du site.

Domaines d'emploi

Câble d'alimentation générale, il alimente tableaux divisionnaires, machines et colonnes montantes, sur chemins de câbles ou en fixation directe. En locaux à risque d'explosion BE3, une protection électrique et mécanique adaptée est requise, avec une réduction de 15 % des intensités admissibles. Un passage par notre guide les différents types de câbles évite les approximations.

Détail des spécifications

• Composition : 4 conducteurs en aluminium câblé de classe 2, repérés bleu, marron, noir et gris selon HD 308 S2
• Isolation : polyéthylène réticulé (XLPE), assemblage par ruban séparateur et/ou gaine de bourrage HFFR
• Gaine extérieure : mélange thermoplastique sans halogène (HFFR) bleu, résistant aux UV
• Tension de service : 600/1000 V en alternatif, 900/1500 V en continu ; essai à 3500 V AC pendant 5 minutes
• Diamètre extérieur : environ 22,5 mm
• Chute de tension : 2,20 V/A/km à cos ? = 0,8
• Températures : emploi de -25 °C à +60 °C ; âme admise à 90 °C en régime permanent et 250 °C en court-circuit
• Réaction au feu : Euroclasse Cca-s2, d2, a2 selon le Règlement Produits de Construction 305/2011
• Norme de référence : NF C 32-325 ; marquage NF USE ; conforme RoHS
• Masse : environ 0,655 kg au mètre

Pose et raccordement

Le rayon de courbure descend à 6 fois le diamètre en pose fixe, et 12 fois pendant la pose. La traction reste limitée à 15 N/mm² de section aluminium en statique, 50 N/mm² en dynamique. Les extrémités se traitent en cosses bimétalliques, une contrainte partagée avec le AR2V 4x25 mm².

Avant de valider votre choix

Le FR-N1X1G1-R 4x35 cuivre propose une réponse voisine, avec un autre positionnement sur la réaction au feu. Découpé sur mesure, il n'impose ni touret complet ni longueur minimale de couronne. Vous comparerez les sections disponibles dans nos câbles, conduits et accessoires.
