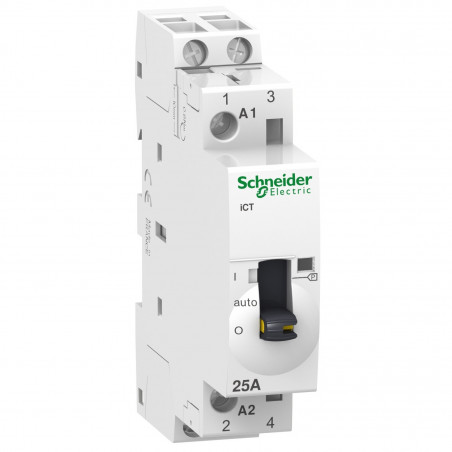

A9C21732 Schneider - Contacteur heure creuse 25A 2NO 230Vca - Acti9 iCT

Caractéristiques techniques du contacteur jour nuit A9C21732ICT :

Principales

• Gamme de produit: Acti9
• Nom du produit: Acti 9 iCT
• Type de produit ou équipement: Contacteur
• Nom de l'appareil: iCT
• Application: Moteur-chauffage-éclairage
• Pôles: 2P
• [Ie] courant assigné d'emploi:
  • 25 A AC-7A
  • 8,5 A AC-7B
• Composition des pôles: 2NO
• Type de réseau: CA
• Type de commande: Commande manuelle et à distance
• [Uc] tension circuit de commande: 230...240 V CA 50 Hz

Complémentaires

• Fréquence du réseau: 50 Hz
• [Ue] tension assignée d'emploi: 250 V CA 50 Hz
• Puissance maximum: 1,2 W à 250 V CA
• [Ui] tension assignée d'isolement: 500 V CA 50/60 Hz
• [Uimp] tension assignée de tenue aux chocs: 4 kV
• Type de signal de commande: Maintenu
• Fréquence de commutation: 100 commutations/jour
• Indication de tension: Indicateur d'action
• Consommation moyenne au maintien en VA: 2,7 VA
• Puissance d'appel en VA: 9,2 VA
• Mode d'installation: Encliquetable
• Support de montage: Rail DIN symétrique 35 mm
• Pas de 9 mm: 2
• Hauteur: 81 mm
• largeur: 18 mm
• Profondeur: 60 mm
• Couleur: Blanc
• Endurance mécanique: 1000000 cycle
• Durée de vie électrique:
  • 100000 cycle CEI/EN 61095 25 A 50 Hz AC-7A
  • 30000 cycle CEI/EN 61095 8,5 A 50 Hz AC-7B
  • 30000 cycle CEI/EN 61095 50 Hz AC-7C
  • 100000 cycle EN/CEI 60947-4-1 50 Hz AC-1
  • 30000 cycle EN/CEI 60947-4-1 50 Hz AC-3
  • 30000 cycle EN/CEI 60947-4-1 50 Hz AC-5A
  • 30000 cycle EN/CEI 60947-4-1 50 Hz AC-5B
• Mode de raccordement:
  • Circuit de commande : borne du type à cage2 câble(s) 1,5 mm² rigide
  • Circuit de puissance : borne du type à cage1 câble(s) 1…4 mm² souple
  • Circuit de puissance : borne du type à cage1 câble(s) 1,5…6 mm² rigide
  • Circuit de commande : borne du type à cage1 câble(s) 1,5…2,5 mm² rigide
  • Circuit de commande : borne du type à cage2 câble(s) 1,5…2,5 mm² souple
• Couple de serrage:
  • Circuit de commande: 0,8 N.m
  • Circuit de puissance: 0,8 N.m
• Produits compatibles:
  • IACTs
  • IACTc
  • IACTp
  • IATEt
• Code de compatibilité: ICT
• Segment de marché:
  • Petit commerce
  • Résidentiel

Environnement

• Normes: CEI/EN 61095
• Pression acoustique: 30 dB
• Dissipation thermique: 0,9 W à 50/60 Hz
• Degré de protection IP: IP20
• Degré de pollution: 2
• Tropicalisation:
  • 2 se conformer à EN 60947-4-1
  • 2 se conformer à EN 61095
  • 2 se conformer à CEI 1095
• Humidité relative: 95 % à 55 °C
• Altitude de fonctionnement: 2000 m
• Température de l'air ambiant en fonctionnement: -5…60 °C
• Température ambiante de stockage: -40…70 °C
