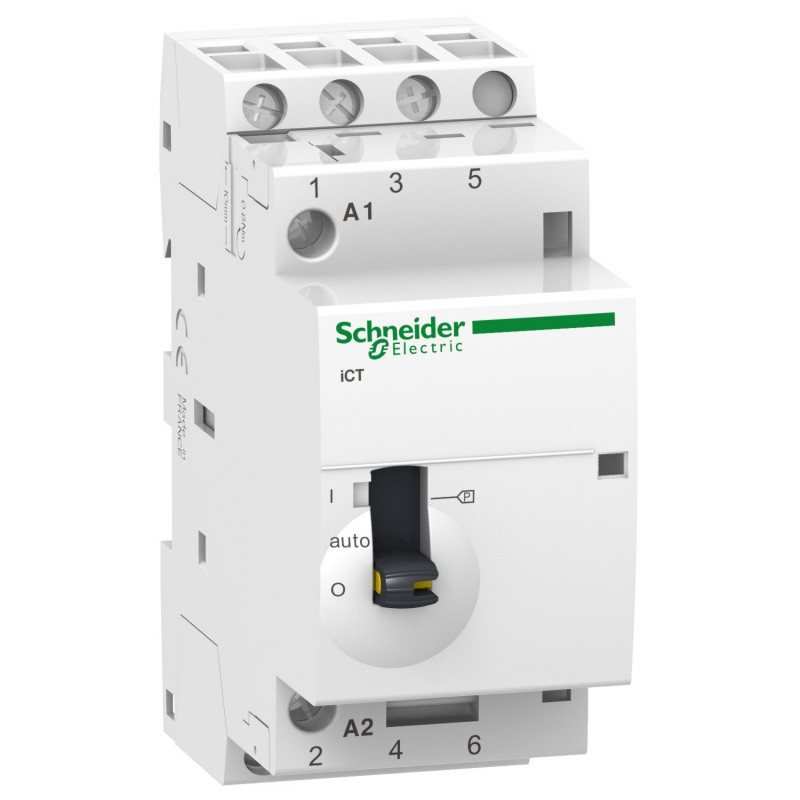

A9C21833 Schneider - Contacteur jour nuit triphasé 25A 3NO 230Vca - Acti9 iCT
Contacteur jour nuit - tripolaire - 25A - 3NO - Bobine 230Vca - Schneider A9C21833
Le contacteur jour nuit de la gamme Acti9 iCT est fabriqué en France. Il permet de mettre en marche votre chauffe-eau en heures creuses (plage horaire où l'électricité est moins chères).
Le contacteur modulaire A9C21833 de chez Schneider Electric est équipé de contacts à fermeture : 3F ou 3NO (contacts normalement ouverts).
Certifié NF, ce contacteur est équipé d'une bobine de tension 230Vca qui doit être protégée par un disjoncteur 2A pour être conforme à la norme NF C 15-100.
Ce contacteur à commande manuelle intègre 3 positions visibles : AUTO, arrêt et marche forcée
Câblé via un système de bornes de raccordements à vis, ce contacteur jour nuit occupe 4 modules de 18mm sur le rail DIN de votre tableau électrique.Points clés du contacteur jour nuit Schneider A9C21833
- Certifié NF
- Bobine de tension 230Vca
- Contacts 3NO
- Positions AUTO / Arrêt / Marche forcée
- Fonctionne en heures creuses
- Protéger la bobine par un disjoncteur 2A
Caractéristiques principales du Contacteur à commande manuelle, Contacteur jour nuit Schneider A9C21833 :
- Gamme : Acti9
- Nom du produit : Acti9 iCT
- Type de produit ou équipement : Contacteur
- Nom de l'appareil : ICT
- Application : Moteur-chauffage-éclairage
- Pôles : 3P
- [Ie] courant assigné d'emploi : 25 A AC-7A8,5 A AC-7B
- composition des pôles : 3F
- Type de réseau : CA
- Type de commande : Commande manuelle et à distance
- tension circuit de commande : 220...240 V CA 50 Hz
- Complémentaires Fréquence du réseau : 50 Hz
- [Ue] tension assignée d'emploi : 400 V CA 50 Hz
- puissance maximum : 1,6 W à 400 V CA
- [Ui] tension d'isolement : 500 V AC 50/60 Hz
- [Uimp] tension assignée de tenue aux chocs : 4 kV
- type de signal de commande : Maintenu
- fréquence de commutation : 100 commutations/jour
- Indication de tension : Indicateur d'action
- consommation moyenne au maintien en VA : 4,6 VA
- Puissance d'appel en VA : 34 VA
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN symétrique 35 mm
- Pas de 9 mm : 4
- Hauteur : 81 mm
- Largeur : 36 mm
- Profondeur : 60 mm
- Couleur : White
- Endurance mécanique : 1000000 cycle
- durée de vie électrique : 100000 cycle CEI/EN 61095 25 A 50 Hz AC-7A30000 cycle CEI/EN 61095 8,5 A 50 Hz AC-7B30000 cycle CEI/EN 61095 50 Hz AC-7C100000 cycle EN/CEI 60947-4-1 50 Hz AC-130000 cycle EN/CEI 60947-4-1 50 Hz AC-330000 cycle EN/CEI 60947-4-1 50 Hz AC-5A30000 cycle EN/CEI 60947-4-1 50 Hz AC-5B
- Mode de raccordement : Télécommande: borne du type à cage2 câble(s) 1,5 mm² rigideCircuit de puissance: borne du type à cage1 câble(s) 1?4 mm² soupleCircuit de puissance: borne du type à cage1 câble(s) 1,5?6 mm² rigideTélécommande: borne du type à cage1 câble(s) 1,5?2,5 mm² rigideTélécommande: borne du type à cage2 câble(s) 1,5?2,5 mm² souple
- couple de serrage : 0,8 N.m télécommande: 0,8 N.m circuit de puissance:
- Accessoires associés : IACTsIATEtIACTpIACTc
- Code de compatibilité : ICT
- Segment de marché : Petit commerceRésidentiel
- Type de produit :
- Contacteur jour nuit - Contacteur à commande manuelle
- Type de connexion :
- À vis
- Type de contact :
- 3NO
- Gamme :
- Acti9
- Famille :
- iCT
- Calibre :
- 25A
- Encombrement (modules de 18mm) :
- 4 modules
- Polarité :
- 3P
- Tension de la bobine :
- 230Vca
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
Christophe P. 28/01/2024
correspond a mes attentes, a voir dans le temps
Éric C. 16/08/2023
Bruyant. En remplacement d'un vieux contacteur, fait autant de bruit.
Questions
Pierre le 20/10/2023 | Question : Bonjour.ce contacteur peut il être commander par un interrupteur programmable Schneider 15336. Merci pour votre réponse |
Réponse : Bonjour, N'hésitez pas à nous contacter au 02 99 69 69 41 pour de plus amples information Cordialement |
|
Julien le 02/08/2023 | Question : Bonjour, Actuellement en rénovation, j'aimerais équiper mon chauffe eau. Comment ce module est-il piloté? Est-ce directement le Linky par signal porteur ou faut-il prévoir un câblage dédié au pilotage? Merci |
Réponse : Bonjour, N'hésitez pas à nous appeler au 02.99.69.69.41 pour des explications plus détaillées, |
|
hubert le 20/07/2023 | Question : schema de branchement de ce contacteur |
Réponse : Bonjour, Il conviendra de protéger la bobine de ce contacter à l’aide d’un disjoncteur 2A comme par exemple https://www.achat-electrique.com/fr/5266-a9p71602-disjoncteur-phase-neutre-1pn-2a-courbe-c-a-vis-schneider-acti-9-idt40k.html N'hésitez pas à nous appeler au 02.99.69.69.41 pour des explications plus détaillées, Cordialement,
L'équipe Achat-Electrique |
|
Denis le 22/02/2023 | Question : Bonjour mon contacteur de chauffe eau j/n ABB EN-24-30-00 est hs, avez-vous le même ou l'équivalence pour le remplacer. Je le change moi même donc il faut exactement les mêmes plots; Je suis pas électricien. Merci Cordialement (photos du contacteur si besoin) |
Réponse : Bonjour, |
|
