LR2K0308 Schneider - Relais thermique moteur 1,8 à 2,6A - TeSys LR2K - pour contacteur LC1K06 - Classe 10A
search
  • LR2K0308 Schneider - Relais thermique moteur 1,8 à 2,6A - TeSys LR2K - pour contacteur LC1K06 - Classe 10A
  • LR2K0308 Schneider - Relais thermique moteur 1,8 à 2,6A - TeSys LR2K - pour contacteur LC1K06
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

LR2K0308 Schneider - Relais thermique moteur 1,8 à 2,6A - TeSys LR2K - pour contacteur LC1K06 - Classe 10A

Schneider
25,83 € HT
Réf. fabricant : LR2K0308 EAN-13 : 3389110230444 3389110230444 Réf. AE : SCHLR2K0308 SCHLR2K0308

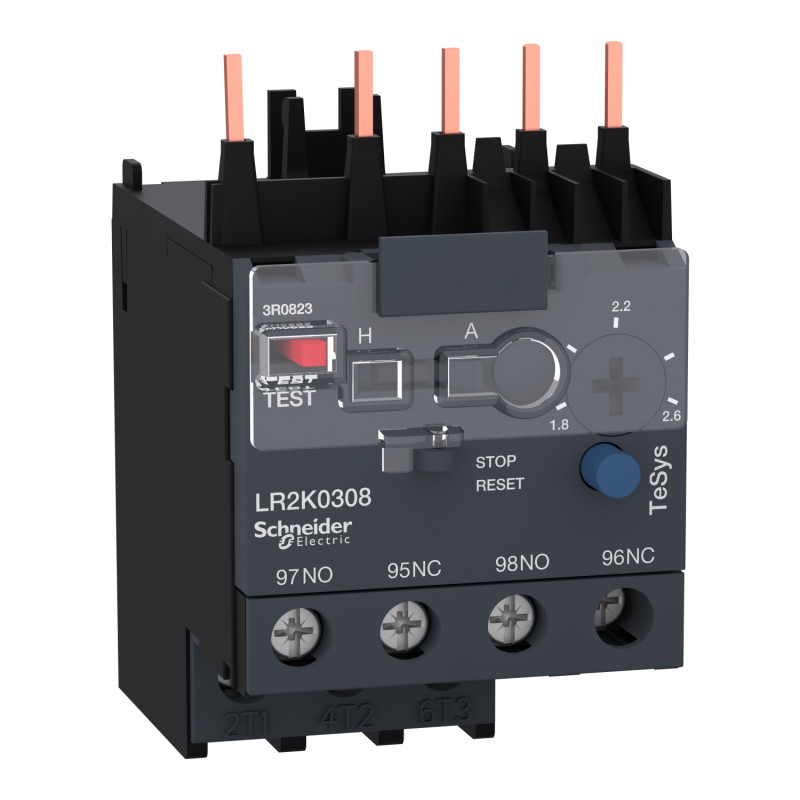

Relais thermique réglable de 1,8 à 2,6A - Schneider LR2K0308

Ce relais de protection thermique Schneider Electric issu de la gamme TeSys LR2K, permet de protéger un moteur électrique asynchrone contre les surcharges.

Le relais LR2K0308 offre une plage de réglage de 1,8 à 2,6A afin d'adapter la protection thermique à la puissance de votre moteur triphasé 380V ou monophasé 220V.

Ce relais de surcharge est compatible avec un contacteur Schneider de la gamme LC1K: un contacteur LC1K06

Les points clés du relais LR2K0308

  • fabriqué en République Tchèque
  • Plage de réglage 1,8 à 2,6A
  • Compatible avec contacteur tripolaire LC1K06
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Relais thermique
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
LR2K
Famille de contacteurs compatibles :
LC1K
Classe :
10A
Capacité des bornes de raccordement (fil rigide) :
2 x 4mm²
Capacité des bornes de raccordement (fil souple) :
1 x 1,5 + 1 x 2,5mm²
Contacteurs compatibles :
LC1K06
Plage de réglage du thermique :
1,8 à 2,6A
Pays de fabrication :
République Tchèque
Garantie :
18 mois
prix TTC_MKP :
30,996
actif_MKP :
1
Coefficient_MKP :
1,2
Total
25.83 € HT
31.00 € TTC

Caractéristiques principales du Relais thermique Schneider LR2K0308 :

  • Gamme : TeSys
  • Nom du produit : TeSys LRK
  • Type de produit ou équipement : Différentiel à bilames
  • Nom de l'appareil : LR2K
  • Utilisation du relais : Protection moteur
  • Accessoires associés : LP4KLC1KLC7KLP1K
  • Type de réseau : CCCA
  • classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1
  • zone de réglage de protection thermique : 1,8?2,6 A
  • [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à BS 4941Circuit de puissance: 690 V se conformer à CEI 60947Circuit de puissance: 750 V se conformer à VDE 0110 gr CCircuit de puissance: 600 V se conformer à CSA C22.2 No 14
  • Complémentaires Fréquence du réseau : <= 400 Hz
  • support de montage : Sous le contacteurPlatine, avec accessoires spécifiquesRail, avec accessoires spécifiques
  • Contacts auxiliaires : 1O + 1F
  • [Ith] courant thermique conventionnel : 6 A pour circuit de signalisation
  • [Ue] tension assignée d'emploi : <= 690 V pour circuit de puissance690 V CA AC-15 pour circuit de signalisation250 V CC DC-13 pour circuit de signalisation
  • calibre du fusible à associer : 6 A gG pour circuit de signalisation se conformer à VDE 06606 A gG pour circuit de signalisation se conformer à CEI 60947
  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • puissance dissipée par pôle : 2 W
  • sensibilité à une perte de phase : Oui se conformer à IEC 60947-4-1
  • signalisation locale : Signalisation de déclenchement (jaune)
  • type de commande : Rouge bouton-poussoir: fonction test de déclenchementBleu bouton-poussoir: arrêt et remise à zéro manuelle sélecteur: manuel ou automatique raz
  • mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple avec extrémité de câble
  • couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
  • Hauteur : 58 mm
  • Largeur : 45 mm
  • Profondeur : 65 mm
  • Poids du produit : 0,145 kg
Type de produit :
Relais thermique
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
LR2K
Famille de contacteurs compatibles :
LC1K
Classe :
10A
Capacité des bornes de raccordement (fil rigide) :
2 x 4mm²
Capacité des bornes de raccordement (fil souple) :
1 x 1,5 + 1 x 2,5mm²
Contacteurs compatibles :
LC1K06
Plage de réglage du thermique :
1,8 à 2,6A
Pays de fabrication :
République Tchèque
Garantie :
18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
