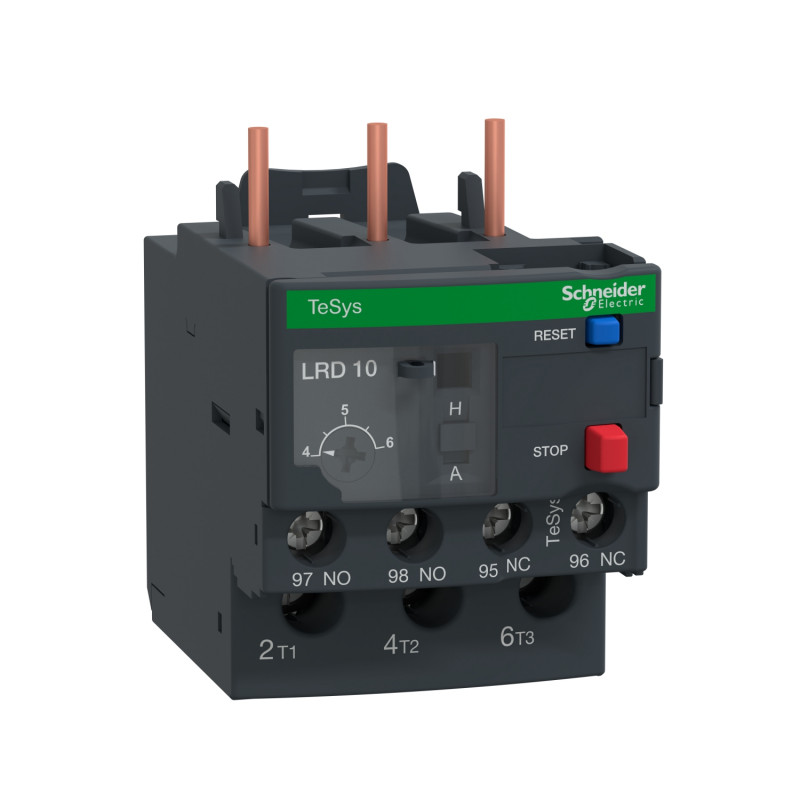

LRD10 Schneider - Relais de protection thermique moteur 4 à 6A - TeSys LRD - pour contacteur LC1D09 à LC1D38

Schneider
24,95 € HT
Réf. fabricant : LRD10 EAN-13 : 3389110346794 3389110346794 Réf. AE : SCHLRD10 SCHLRD10

Relais thermique réglable de 4 à 6A - Schneider LRD10

Ce relais de protection thermique Schneider Electric issu de la gamme TeSys LRD, permet de protéger un moteur électrique asynchrone contre les surcharges.

Le relais LRD10 offre une plage de réglage de 4 à 6A afin d'adapter la protection thermique à la puissance de votre moteur triphasé 380V ou monophasé 220V.

Ce relais de surcharge est compatible avec un contacteur Schneider de la gamme LC1D: un contacteur LC1D09 à LC1D38

Les points clés du relais LRD10

  • fabriqué en France
  • Plage de réglage 4 à 6A
  • Compatible avec contacteur tripolaire LC1D09 à LC1D38
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Relais thermique
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
LRD
Famille de contacteurs compatibles :
LC1D
Classe :
10A
Contacteurs compatibles :
LC1D09 à LC1D38
Plage de réglage du thermique :
4 à 6A
Pays de fabrication :
France
Garantie :
18 mois
Total
24.95 € HT
29.94 € TTC

Caractéristiques principales du Relais thermique Schneider LRD10 :

  • Gamme : TeSys
  • Nom du produit : TeSys LRD
  • Type de produit ou équipement : Différentiel à bilames
  • Nom de l'appareil : LRD
  • Utilisation du relais : Protection moteur
  • Accessoires associés : LC1D09LC1D32LC1D38LC1D12LC1D18LC1D25
  • Type de réseau : CCCA
  • classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1
  • zone de réglage de protection thermique : 4?6 A
  • [Ui] tension assignée d'isolement : Circuit de puissance: 600 V se conformer à CSACircuit de puissance: 600 V se conformer à ULCircuit de puissance: 690 V se conformer à IEC 60947-4-1
  • Complémentaires Fréquence du réseau : 0 à 400 Hz
  • support de montage : Platine, avec accessoires spécifiquesRail, avec accessoires spécifiquesSous le contacteur
  • seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
  • Contacts auxiliaires : 1O + 1F
  • [Ith] courant thermique conventionnel : 5 A pour circuit de signalisation
  • courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation0,22 A à 125 V DC-13 pour circuit de signalisation
  • [Ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1
  • calibre du fusible à associer : 4 A gG pour circuit de signalisation4 A BS pour circuit de signalisation
  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
  • type de commande : Rouge bouton-poussoir: STOPBleu bouton-poussoir: raz
  • compensation en température : -20?60 °C
  • mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1,5?10 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?4 mm² souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 1?6 mm² rigide sans extrémité de câble
  • couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrierCircuit de puissance: 1,7 N.m - sur borniers à vis-étrier
  • Hauteur : 66 mm
  • Largeur : 45 mm
  • Profondeur : 70 mm
  • Poids du produit : 0,124 kg
Type de produit :
Relais thermique
Type de connexion :
À vis étrier
Gamme :
TeSys
Famille :
LRD
Famille de contacteurs compatibles :
LC1D
Classe :
10A
Contacteurs compatibles :
LC1D09 à LC1D38
Plage de réglage du thermique :
4 à 6A
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
