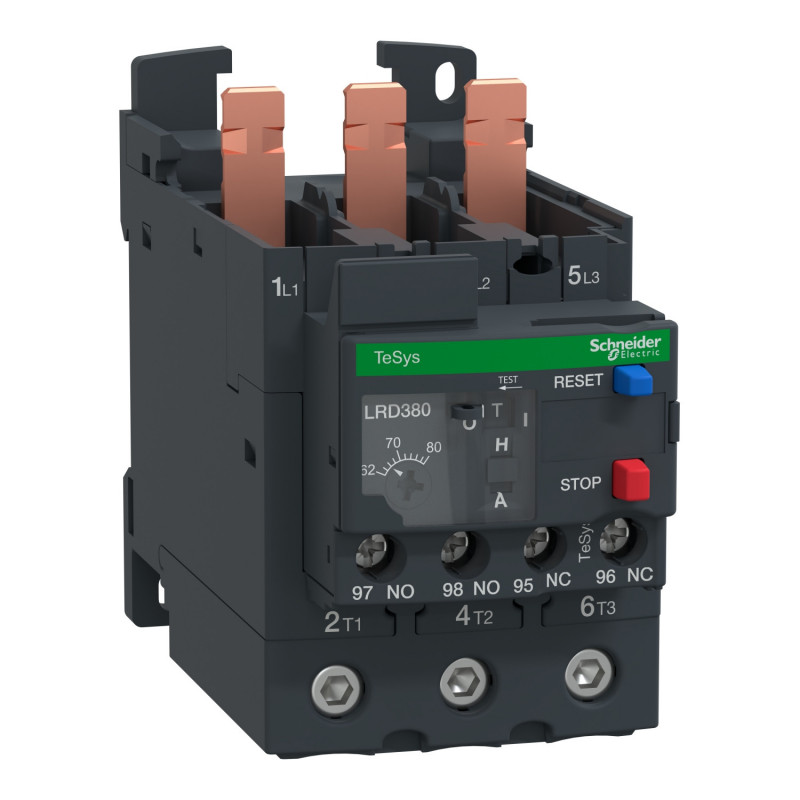

LRD380 Schneider - Relais thermique moteur 70 à 80A - TeSys LRD - pour contacteur LC1D80A
94,03 € HT
Réf. fabricant : LRD380
EAN-13 : 3606481311986
Réf. AE : SCHLRD380
Relais thermique réglable de 70 à 80A - Schneider LRD380
Ce relais de protection thermique Schneider Electric issu de la gamme TeSys LRD, permet de protéger un moteur électrique asynchrone contre les surcharges.
Le relais LRD380 offre une plage de réglage de 70 à 80A afin d'adapter la protection thermique à la puissance de votre moteur triphasé 380V ou monophasé 220V.
Ce relais de surcharge est compatible avec un contacteur Schneider de la gamme LC1D: un contacteur LC1D80A
Les points clés du relais LRD380
- fabriqué en France
- Plage de réglage 70 à 80A
- Compatible avec contacteur tripolaire LC1D80A
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais thermique Schneider LRD380 :
- Gamme : TeSys
- Nom du produit : TeSys LRD
- Type de produit ou équipement : Différentiel à bilames
- Nom de l'appareil : LRD
- Utilisation du relais : Protection moteur
- Accessoires associés : LC1D80A
- Type de réseau : CACC
- classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1
- zone de réglage de protection thermique : 62?80 A
- [Ui] tension assignée d'isolement : Circuit de puissance: 690 V se conformer à IEC 60947-4-1Circuit de puissance: 600 V se conformer à UL 60947-4-1Circuit de puissance: 600 V se conformer à CSA C22.2 No 14
- Complémentaires Fréquence du réseau : 0 à 400 Hz
- support de montage : Platine, avec bornier LAD96560 sur le dessusRail, avec bornier LAD96560 sur le dessusMontage direct sous contacteur
- seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
- Contacts auxiliaires : 1O + 1F
- [Ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- courant admissible : 0,95 A à 380 V AC-15 pour circuit de signalisation0,06 A à 440 V DC-13 pour circuit de signalisation
- [Ue] tension assignée d'emploi : 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1
- calibre du fusible à associer : 4 A gG pour circuit de signalisation4 A BS pour circuit de signalisation
- [Uimp] tension assignée de tenue aux chocs : 6 kV
- puissance dissipée par pôle : 4,8 W
- sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
- type de commande : Rouge bouton-poussoir: STOPBleu bouton-poussoir: raz
- compensation en température : -20?60 °C
- mode de raccordement : Télécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² souple avec extrémité de câbleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigideTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² soupleCircuit de puissance: connecteurs à vis BTR EverLink 1 câble(s) 1?35 mm² soupleCircuit de puissance: liaison directe par borne sur haut
- couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrierCircuit de puissance: 5 N.m - sur connecteurs à vis BTR EverLink - câble 25 mm²Circuit de puissance: 8 N.m - sur connecteurs à vis BTR EverLink - câble 35 mm²
- Hauteur : 70 mm
- Largeur : 55 mm
- Profondeur : 123 mm
- Poids du produit : 0,375 kg
- Couleur : Gris (SE GRIS 6)
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Relais thermique
- Gamme :
- TeSys
- Famille :
- LRD
- Famille de contacteurs compatibles :
- LC1D
- Contacteurs compatibles :
- LC1D80A
- Plage de réglage du thermique :
- 70 à 80A
- Pays de fabrication :
- France
- Garantie :
- 18 mois
