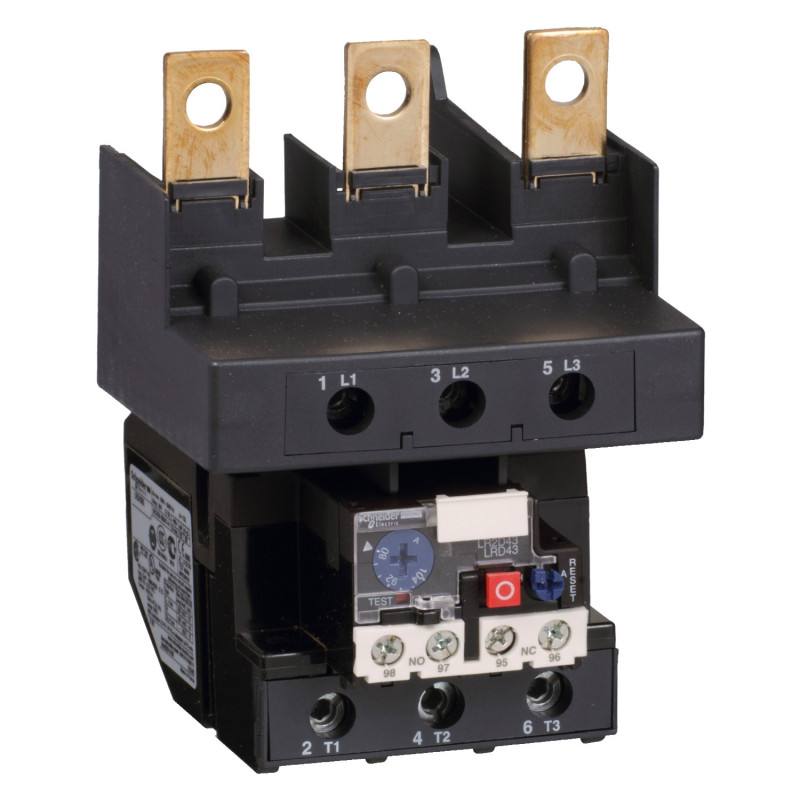

LRD4369 Schneider - Relais thermique moteur 110 à 140A - TeSys LRD - pour contacteur LC1D150
193,31 € HT
Réf. fabricant : LRD4369
EAN-13 : 3389110523355
Réf. AE : SCHLRD4369
Relais thermique réglable de 110 à 140A - Schneider LRD4369
Ce relais de protection thermique Schneider Electric issu de la gamme TeSys LRD, permet de protéger un moteur électrique asynchrone contre les surcharges.
Le relais LRD4369 offre une plage de réglage de 110 à 140A afin d'adapter la protection thermique à la puissance de votre moteur triphasé 380V ou monophasé 220V.
Ce relais de surcharge est compatible avec un contacteur Schneider de la gamme LC1D: un contacteur LC1D150
Les points clés du relais LRD4369
- fabriqué en France
- Plage de réglage 110 à 140A
- Compatible avec contacteur tripolaire LC1D150
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais thermique Schneider LRD4369 :
- Gamme : TeSys
- Nom du produit : TeSys LRD
- Type de produit ou équipement : Différentiel à bilames
- Nom de l'appareil : LRD
- Utilisation du relais : Protection moteur
- Accessoires associés : LC1D150
- Type de réseau : CCCA
- classe de surcharge thermique : Classe 10A se conformer à IEC 60947-4-1
- zone de réglage de protection thermique : 110?140 A
- [Ui] tension assignée d'isolement : Circuit de puissance: 1000 V se conformer à IEC 60947-4-1
- Complémentaires Fréquence du réseau : 0 à 400 Hz
- support de montage : Platine, avec accessoires spécifiquesRail, avec accessoires spécifiquesSous le contacteur
- seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
- Contacts auxiliaires : 1O + 1F
- [Ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- courant admissible : 0,06 A à 440 V DC-13 pour circuit de signalisation0,12 A à 600 V AC-15 pour circuit de signalisation
- [Ue] tension assignée d'emploi : 1000 V CA 0 à 400 Hz pour circuit de puissance se conformer à IEC 60947-4-1
- calibre du fusible à associer : 4 A gG pour circuit de signalisation4 A BS pour circuit de signalisation
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947-1
- sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
- type de commande : Rouge bouton-poussoir: STOPBleu bouton-poussoir: raz
- compensation en température : -20?60 °C
- mode de raccordement : Circuit de puissance: borniers à vis-étrier 1 câble(s) 4?35 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1?2,5 mm² rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 4?50 mm² souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 4?50 mm² rigide sans extrémité de câble
- couple de serrage : Télécommande: 1,7 N.m - sur borniers à vis-étrierCircuit de puissance: 9 N.m - sur borniers à vis-étrier
- Profondeur : 132 mm
- Poids du produit : 0,9 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Relais thermique
- Gamme :
- TeSys
- Famille :
- LRD
- Famille de contacteurs compatibles :
- LC1D
- Classe :
- 10A
- Contacteurs compatibles :
- LC1D150
- Plage de réglage du thermique :
- 110 à 140A
- Pays de fabrication :
- France
- Garantie :
- 18 mois
