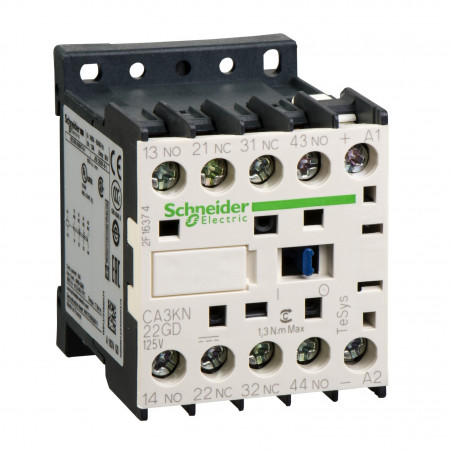

CA3KN22GD Schneider - Contacteur tétrapolaire - 2NO+2NF - 10A - Bobine 125Vcc - Vis - CA3KN

* Image(s) non contractuelle(s)

Livraison sous 3 à 5 semaines

CA3KN22GD Schneider - Contacteur tétrapolaire - 2NO+2NF - 10A - Bobine 125Vcc - Vis - CA3KN

36,49 € HT

Réf. fabricant : CA3KN22GD EAN-13 : 3389110483901 Réf. AE : SCHCA3KN22GD

Contacteur auxiliaire 4P - 10A - 2NO+2NF - Schneider CA3KN22GD

Ce contacteur tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) appartient à la gamme TeSys CA3K . Cette gamme de contacteurs auxiliaires apporte la solution à vos besoins de commande de petites puissances et d'automatisme.

De calibre 10A, la tension 125Vcc (courant continu) du circuit de commande permet à la bobine d'actionner les contacts 2NO+2NF (contacts normalement ouverts + contacts normalement fermés) du contacteur.

Ce contacteur CA3KN dispose d'un système de connexion à vis étrier.

Le contacteur auxiliaire CA3KN22GD est fabriqué en France.

Les blocs de contacts auxiliaires compatibles avec le Schneider CA3KN22GD

Bloc auxiliaire 1NO+1NF LA1KN11
Bloc auxiliaire 2NO LA1KN20
Bloc auxiliaire 2NF LA1KN02
Bloc auxiliaire 2NO+2NF LA1KN22
Bloc auxiliaire 1NO+3NF LA1KN13
Bloc auxiliaire 4NO LA1KN40
Bloc auxiliaire 4NF LA1KN04
Bloc auxiliaire 3NO+1NF LA1KN31

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Contacteur auxiliaire
Type de connexion :: À vis étrier
Type de contact :: 2NO+2NF
Gamme :: TeSys
Famille :: CA3K
Sous famille :: CA3KN
Calibre :: 10A
Polarité :: 4P
Tension de la bobine :: 125Vcc
Pays de fabrication :: France
Garantie :: 18 mois
actif_MKP :: 0
PriceObservatory :: 1
Date disponibilité :: 2026-09-03T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1

Total

36.49 € HT

43.79 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Caractéristiques principales du Contacteur auxiliaire Schneider CA3KN22GD :

Gamme : TeSys

Nom du produit : TeSys CAK

Type de produit ou équipement : Relais inverseur pour VMC

Nom de l'appareil : CA3K

application du contacteur : Télécommande

Catégorie d'emploi : AC-15DC-13

composition des pôles : 2F+2O

[Ue] tension assignée d'emploi : <= 690 V <= 400 Hz

type de circuit de commande : CC standard

tension circuit de commande : 125 V CC

Complémentaires [Ith] courant thermique conventionnel : 10 A à <50 °C

pouvoir nominal d'enclenchement Irms : 110 A se conformer à CEI 60947

calibre du fusible à associer : 10 A gG se conformer à CEI 6094710 A gG se conformer à VDE 0660

[Ui] tension assignée d'isolement : 690 V se conformer à CEI 60947750 V se conformer à VDE 0110 gr C690 V se conformer à BS 5424600 V se conformer à CSA C22.2 No 14

Support de montage : PlatineRail

mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple sans extrémité de câble

couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 6 mm

plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,1 à 0,75 Uc (à <50 °C)

Temps de fonctionnement : 10 ms désexcitation bobine + ouverture "F"30?40 ms excitation bobine + fermeture "F"15 ms désexcitation bobine + fermeture "O"25?35 ms excitation bobine + ouverture "O"
