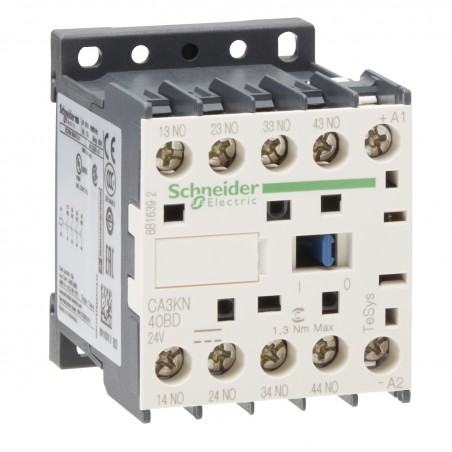

CA3KN40BD Schneider - Contacteur tétrapolaire - 4NO - 10A - Bobine 24Vcc - Vis - CA3KN
20,86 € HT
Réf. fabricant : CA3KN40BD
EAN-13 : 3389110500219
Réf. AE : SCHCA3KN40BD
Contacteur auxiliaire 4P - 10A - 4NO - Schneider CA3KN40BD
Ce contacteur tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) appartient à la gamme TeSys CA3K . Cette gamme de contacteurs auxiliaires apporte la solution à vos besoins de commande de petites puissances et d'automatisme.
De calibre 10A, la tension 24Vcc (courant continu) du circuit de commande permet à la bobine d'actionner les contacts 4NO (contacts normalement ouverts) du contacteur.
Ce contacteur CA3KN dispose d'un système de connexion à vis étrier.
Le contacteur auxiliaire CA3KN40BD est fabriqué en France.
Les blocs de contacts auxiliaires compatibles avec le Schneider CA3KN40BD
- Bloc auxiliaire 1NO+1NF LA1KN11
- Bloc auxiliaire 2NO LA1KN20
- Bloc auxiliaire 2NF LA1KN02
- Bloc auxiliaire 2NO+2NF LA1KN22
- Bloc auxiliaire 1NO+3NF LA1KN13
- Bloc auxiliaire 4NO LA1KN40
- Bloc auxiliaire 4NF LA1KN04
- Bloc auxiliaire 3NO+1NF LA1KN31
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur auxiliaire Schneider CA3KN40BD :
- Gamme : TeSys
- Nom du produit : TeSys CAK
- Type de produit ou équipement : Relais inverseur pour VMC
- Nom de l'appareil : CA3K
- application du contacteur : Télécommande
- Catégorie d'emploi : AC-15DC-13
- composition des pôles : 4F
- [Ue] tension assignée d'emploi : <= 690 V <= 400 Hz
- type de circuit de commande : CC standard
- tension circuit de commande : 24 V CC
- Complémentaires [Ith] courant thermique conventionnel : 10 A à <50 °C
- pouvoir nominal d'enclenchement Irms : 110 A se conformer à CEI 60947
- calibre du fusible à associer : 10 A gG se conformer à CEI 6094710 A gG se conformer à VDE 0660
- [Ui] tension assignée d'isolement : 690 V se conformer à CEI 60947750 V se conformer à VDE 0110 gr C690 V se conformer à BS 5424600 V se conformer à CSA C22.2 No 14
- Support de montage : PlatineRail
- mode de raccordement : Borniers à vis-étrier 1 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 2 câble(s) 1,5?4 mm²rigideBorniers à vis-étrier 1 câble(s) 0,75?4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,75?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 0,34?1,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 0,34?1,5 mm²souple sans extrémité de câble
- couple de serrage : 1,3 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm1,3 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 6 mm
- plage de tension du circuit de commande : Opérationnel: 0,8?1,15 Uc (à <50 °C)Perte de niveau: 0,1 à 0,75 Uc (à <50 °C)
- Temps de fonctionnement : 10 ms désexcitation bobine + ouverture "F"30?40 ms excitation bobine + fermeture "F"
- Endurance mécanique : 20 Mcycles
- vitesse de commande maxi : 10000 cyc/h
- immunité aux micro coupures : 2 ms
- consommation moyenne à l'appel en W : 3 W (à 20 °C)
- consommation moyenne au maintien en W : 3 W à 20 °C
- dissipation thermique : 3 W
- tension de commutation minimale : 17 V
- courant commuté minimum : 5 mA
- distance de non-recouvrement : 0,5 mm
- résistance d'isolement : > 10 M?
- Hauteur : 58 mm
- Largeur : 45 mm
- Profondeur : 57 mm
- Poids du produit : 0,225 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur auxiliaire
- Type de connexion :
- À vis étrier
- Type de contact :
- 4NO
- Gamme :
- TeSys
- Famille :
- CA3K
- Sous famille :
- CA3KN
- Calibre :
- 10A
- Polarité :
- 4P
- Tension de la bobine :
- 24Vcc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
