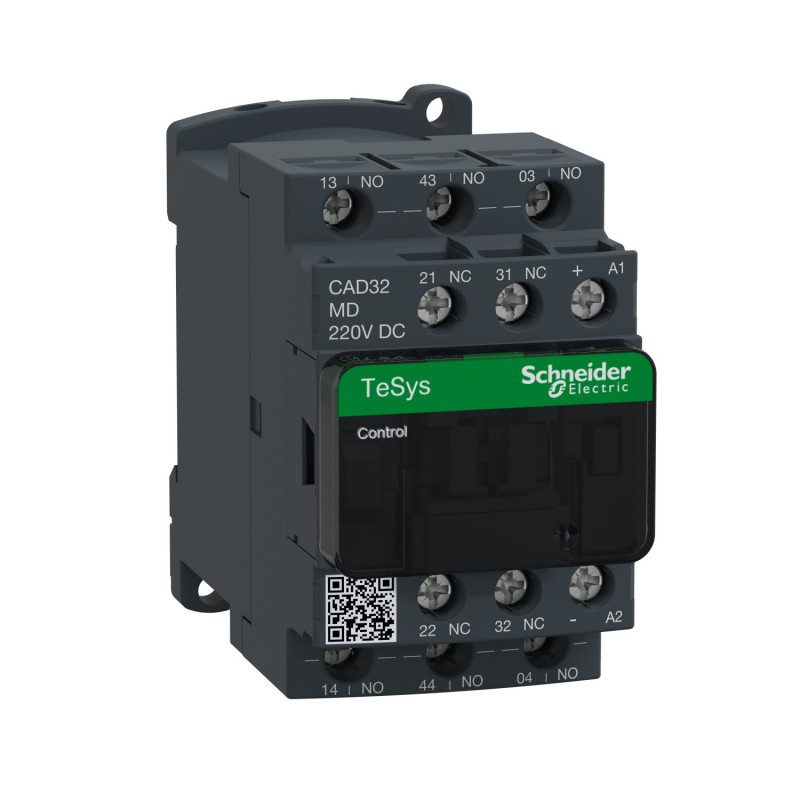

CAD32MD Schneider - Contacteur 5P - 3NO+2NF - 10A - Bobine 220Vcc - Vis - CAD32
40,53 € HT
Réf. fabricant : CAD32MD
EAN-13 : 3389110405118
Réf. AE : SCHCAD32MD
Contacteur auxiliaire 5P - 10A - 3NO+2NF - Schneider CAD32MD
Ce contacteur de puissance 5P fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys CAD32 . Cette gamme de contacteurs auxiliaires vous permet de contrôler vos récepteurs jusqu'à 65A et d'ajouter de l'automatisme dans vos circuits de commande.
De calibre 10A, il intègre des contacts 3NO+2NF (contacts normalement ouverts + contacts normalement fermés) et fonctionne sur un circuit de commande 220Vcc (courant continu).
Ce contacteur CAD32 dispose d'un système de connexion à vis étrier.
Ce contacteur de puissance est fabriqué en France.
Les blocs de contacts auxiliaires compatibles avec le Schneider CAD32MD
- Bloc auxiliaire 1NO+1NF LA1KN11
- Bloc auxiliaire 2NO LA1KN20
- Bloc auxiliaire 2NF LA1KN02
- Bloc auxiliaire 2NO+2NF LA1KN22
- Bloc auxiliaire 1NO+3NF LA1KN13
- Bloc auxiliaire 4NO LA1KN40
- Bloc auxiliaire 4NF LA1KN04
- Bloc auxiliaire 3NO+1NF LA1KN31
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur auxiliaire Schneider CAD32MD :
- Gamme : TeSys
- Nom du produit : TeSys CAD
- Type de produit ou équipement : Relais inverseur pour VMC
- Nom de l'appareil : CAD
- application du contacteur : Télécommande
- Complémentaires Catégorie d'emploi : AC-14AC-15DC-13
- composition des pôles : 3 F + 2 O
- [Ue] tension assignée d'emploi : <= 690 V CA 25...400 Hz
- type de circuit de commande : CC standard
- tension circuit de commande : 220 V CC
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
- [Ith] courant thermique conventionnel : 10 A à <60 °C
- pouvoir nominal d'enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1
- [Icw] courant assigné de courte durée admissible : 100 A - 1s120 A - 500 ms140 A - 100 ms
- calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1
- [Ui] tension assignée d'isolement : 600 V UL certifié600 V CSA certifié690 V se conformer à IEC 60947-5-1
- Support de montage : RailPlatine
- mode de raccordement : Borniers à vis-étrier 1 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²souple sans extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²souple avec extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?2,5 mm²souple avec extrémité de câbleBorniers à vis-étrier 1 câble(s) 1?4 mm²rigide sans extrémité de câbleBorniers à vis-étrier 2 câble(s) 1?4 mm²rigide sans extrémité de câble
- couple de serrage : 1,2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°21,2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC
- Temps de fonctionnement : 53?72 ms excitation bobine + fermeture "F"16?24 ms désexcitation bobine + ouverture "F"47?63 ms excitation bobine + ouverture "O"15?25 ms désexcitation bobine + fermeture "O"
- Endurance mécanique : 30 Mcycles
- vitesse de commande maxi : 180 cyc/mn
- constante de temps : 28 ms
- consommation moyenne à l'appel en W : 5,4 W (à 20 °C)
- consommation moyenne au maintien en W : 5,4 W à 20 °C
- tension de commutation minimale : 17 V
- courant commuté minimum : 5 mA
- temps de non-chevauchement : 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO
- résistance d'isolement : > 10 M?
- Robustesse mécanique : Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations relais de contrôle fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 93 mm
- Poids du produit : 0,58 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur auxiliaire
- Type de connexion :
- À vis étrier
- Type de contact :
- 3NO+2NF
- Gamme :
- TeSys
- Famille :
- CAD32
- Sous famille :
- CAD32
- Calibre :
- 10A
- Polarité :
- 5P
- Tension de la bobine :
- 220Vcc
- Pays de fabrication :
- France
- Garantie :
- 18 mois
