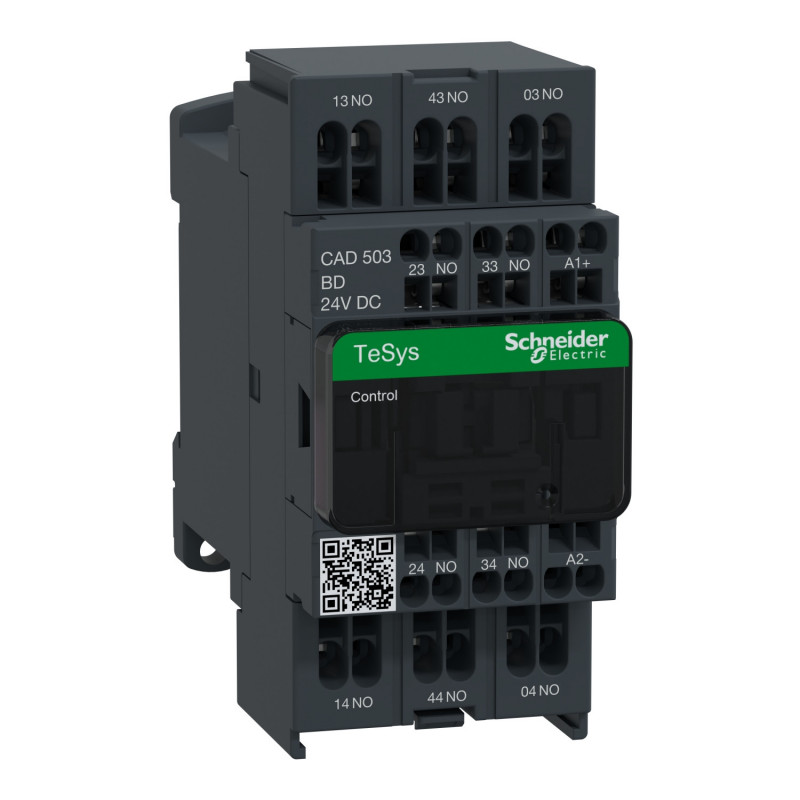

CAD503BD Schneider - Contacteur 5P - 5NO - 10A - Bobine 24Vcc - Auto - CAD50
39,73 € HT
Réf. fabricant : CAD503BD
EAN-13 : 3389110820317
Réf. AE : SCHCAD503BD
Contacteur auxiliaire 5P - 10A - 5NO - Schneider CAD503BD
Ce contacteur de puissance 5P fabriqué par Schneider Electric (anciennement Télémécanique) est issu de la gamme TeSys CAD50 . Cette gamme de contacteurs auxiliaires vous permet de contrôler vos récepteurs jusqu'à 65A et d'ajouter de l'automatisme dans vos circuits de commande.
De calibre 10A, il intègre des contacts 5NO (contacts normalement ouverts) et fonctionne sur un circuit de commande 24Vcc (courant continu).
Ce contacteur CAD50 dispose d'un système de connexion automatique.
Bloc auxiliaire 1NO+1NF LA1KN11
Bloc auxiliaire 2NO LA1KN20Bloc auxiliaire 2NF LA1KN02Bloc auxiliaire 2NO+2NF LA1KN22Bloc auxiliaire 1NO+3NF LA1KN13Bloc auxiliaire 4NO LA1KN40Bloc auxiliaire 4NF LA1KN04Bloc auxiliaire 3NO+1NF LA1KN31
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur auxiliaire Schneider CAD503BD :
- Gamme : TeSys
- Nom du produit : TeSys CAD
- Type de produit ou équipement : Relais inverseur pour VMC
- Nom de l'appareil : CAD
- application du contacteur : Télécommande
- Complémentaires Catégorie d'emploi : DC-13AC-15AC-14
- composition des pôles : 5 NO
- [Ue] tension assignée d'emploi : <= 690 V CA 25...400 Hz
- type de circuit de commande : CC standard
- tension circuit de commande : 24 V CC
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 60947
- [Ith] courant thermique conventionnel : 10 A à <60 °C
- pouvoir nominal d'enclenchement Irms : 140 A CA se conformer à IEC 60947-5-1250 A CC se conformer à IEC 60947-5-1
- [Icw] courant assigné de courte durée admissible : 100 A - 1s120 A - 500 ms140 A - 100 ms
- calibre du fusible à associer : 10 A gG se conformer à IEC 60947-5-1
- [Ui] tension assignée d'isolement : 600 V UL certifié600 V CSA certifié690 V se conformer à IEC 60947-5-1
- Support de montage : RailPlatine
- mode de raccordement : Bornes à ressort 1 câble(s) 1?2,5 mm²souple sans extrémité de câbleBornes à ressort 2 câble(s) 1?2,5 mm²souple sans extrémité de câbleBornes à ressort 1 câble(s) 1?2,5 mm²rigide sans extrémité de câbleBornes à ressort 2 câble(s) 1?2,5 mm²rigide sans extrémité de câble
- plage de tension du circuit de commande : 0,1 à 0,25 Uc -40?70 °C perte de niveau CC0,7 à 1,25 Uc -40?60 °C opérationnel CC1...1.25 Uc 60?70 °C opérationnel CC
- Temps de fonctionnement : 53?72 ms excitation bobine + fermeture "F"16?24 ms désexcitation bobine + ouverture "F"
- Endurance mécanique : 30 Mcycles
- vitesse de commande maxi : 180 cyc/mn
- constante de temps : 28 ms
- consommation moyenne à l'appel en W : 5,4 W (à 20 °C)
- consommation moyenne au maintien en W : 5,4 W à 20 °C
- tension de commutation minimale : 17 V
- courant commuté minimum : 5 mA
- temps de non-chevauchement : 1,5 ms sur excitation entre contact NC + NO1,5 ms sur désexcitation entre contact NC + NO
- résistance d'isolement : > 10 M?
- Robustesse mécanique : Chocs relais de contrôle ouvert: 10 Gn pour 11 ms se conformer à CEI 60068-2-27Chocs relais de contrôle fermé: 15 Gn pour 11 ms se conformer à CEI 60068-2-27Vibrations relais de contrôle ouvert: 2 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6Vibrations relais de contrôle fermé: 4 Gn, 5 à 300 Hz se conformer à CEI 60068-2-6
- Hauteur : 99 mm
- Largeur : 45 mm
- Profondeur : 93 mm
- Poids du produit : 0,58 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur auxiliaire
- Type de connexion :
- Automatique
- Type de contact :
- 5NO
- Gamme :
- TeSys
- Famille :
- CAD50
- Sous famille :
- CAD50
- Calibre :
- 10A
- Polarité :
- 5P
- Tension de la bobine :
- 24Vcc
- Pays de fabrication :
- Indonésie
- Garantie :
- 18 mois
