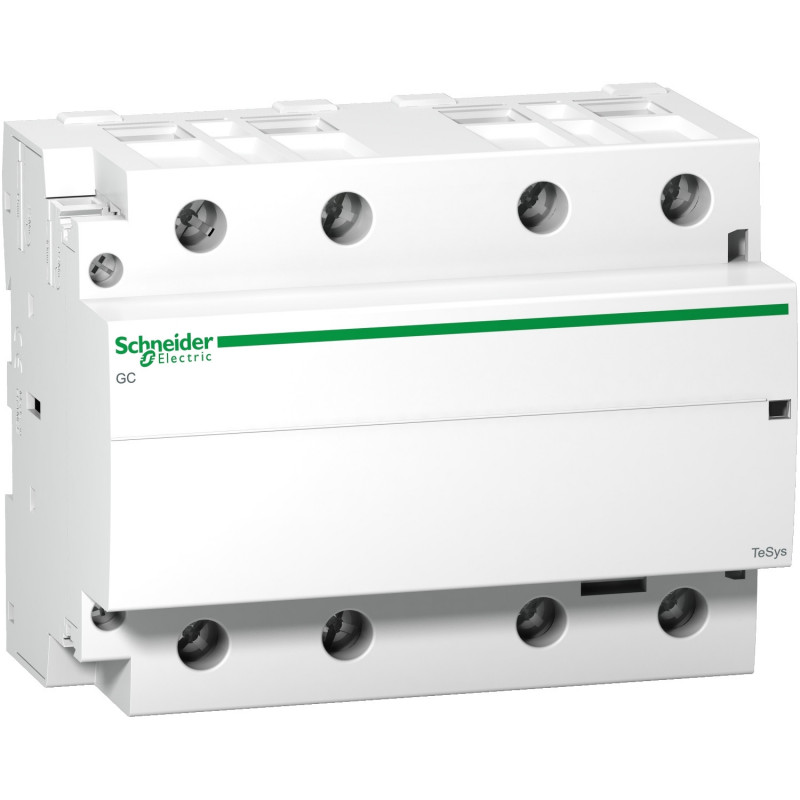

GC10040M5 Schneider - Contacteur tétrapolaire - 4NO - 100A - Bobine 220 à 240Vca - Vis
265,81 € HT
Réf. fabricant : GC10040M5
EAN-13 : 3389110707731
Réf. AE : SCHGC10040M5
Contacteur modulaire 4P - 100A - 4NO - Schneider GC10040M5
Ce contacteur tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) appartient à la gamme TeSys GC . Cette gamme de contacteurs modulaires permet la commande de récepteurs monophasés, triphasés ou tétrapolaire jusqu'à 100A.
De calibre 100A, la tension 220 à 240Vca (courant alternatif) du circuit de commande permet à la bobine d'actionner les contacts 4NO (contacts normalement ouverts) du contacteur.
Ce contacteur dispose d'un système de connexion à vis étrier.
Le contacteur modulaire GC10040M5 est fabriqué en France.
Les blocs de contacts auxiliaires compatibles avec le Schneider GC10040M5
- Bloc auxiliaire 1NO+1NF GAC0521
- Bloc auxiliaire 2NO GAC0531
- Bloc auxiliaire 2OF (inverseur) GAC0511
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Contacteur modulaire Schneider GC10040M5 :
- Gamme : TeSys
- Nom du produit : TeSys GC
- Type de produit ou équipement : Contacteur modulaire
- Nom de l'appareil : GC100
- application du contacteur : ÉclairageChaleurCommande moteur (AC-3)
- Complémentaires Catégorie d'emploi : AC-7A
- Description des pôles : 4P
- power pole contact composition : 4F
- [Ue] tension assignée d'emploi : <= 250 V CA
- [Ie] courant assigné d'emploi : 100 A AC-7A
- Position de montage : 30°/verticale
- type de circuit de commande : AC at 50 Hz
- tension circuit de commande : 220...240 V CA 50 Hz
- [Uimp] tension assignée de tenue aux chocs : 4 kV
- [Ith] courant thermique conventionnel : 100 A à <50 °C pour circuit de puissance
- [Icw] courant assigné de courte durée admissible : 800 A 40 °C - 10 s for power circuit250 A à <40 °C - 30 s pour circuit de puissance
- calibre du fusible à associer : 100 A GL à <= 440 V pour circuit de puissance
- impédance moyenne : 1 mOhm - Ith 100 A 50 Hz pour circuit de puissance
- [Ui] tension d'isolement : 500 V se conformer à CEI 61095500 V se conformer à VDE 0110
- Endurance électrique : AC-7A: 30000 cycle
- puissance dissipée par pôle : 10 W
- Type de commande : Contrôle à distance
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Normes : IEC 60947-5CEI 61095
- mode de raccordement : Circuit de puissance: borniers à vis-étrier 1 câble(s) 35 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 35 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 35 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 10 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²rigide sans extrémité de câble
- couple de serrage : Télécommande: 0,8 N.m - sur borniers à vis-étrierCircuit de puissance: 3,5 N.m - sur borniers à vis-étrier
- Temps de fonctionnement : 10?25 ms ouverture10?30 ms fermeture
- Endurance mécanique : 1000000 cycle
- vitesse de commande maxi : 300 cyc/h à <50 °C
- plage de tension du circuit de commande : Perte de niveau: 0,2 à 0,75 Uc à 50 Hz (à <50 °C)Opérationnel: 0,85?1,1 Uc à 50 Hz (à <50 °C)
- puissance d'appel en VA : 106 VA 50 Hz (à 20 °C)
- consommation moyenne au maintien en VA : 13 VA 50 Hz (à 20 °C)
- dissipation thermique : 4,2 W à 50/60 Hz
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Contacteur modulaire
- Type de connexion :
- À vis étrier
- Type de contact :
- 4NO
- Gamme :
- TeSys
- Famille :
- TeSys GC
- Calibre :
- 100A
- Encombrement :
- 6 modules
- Polarité :
- 4P
- Tension de la bobine :
- 220V à 240Vca
- Pays de fabrication :
- France
- Garantie :
- 18 mois
