GC2540M5 Schneider - Contacteur tétrapolaire - 4NO - 25A - Bobine 220 à 240Vca - Vis
search
  • GC2540M5 Schneider - Contacteur tétrapolaire - 4NO - 25A - Bobine 220 à 240Vca - Vis
* Image(s) non contractuelle(s)
Livraison sous 2 à 3 semaines

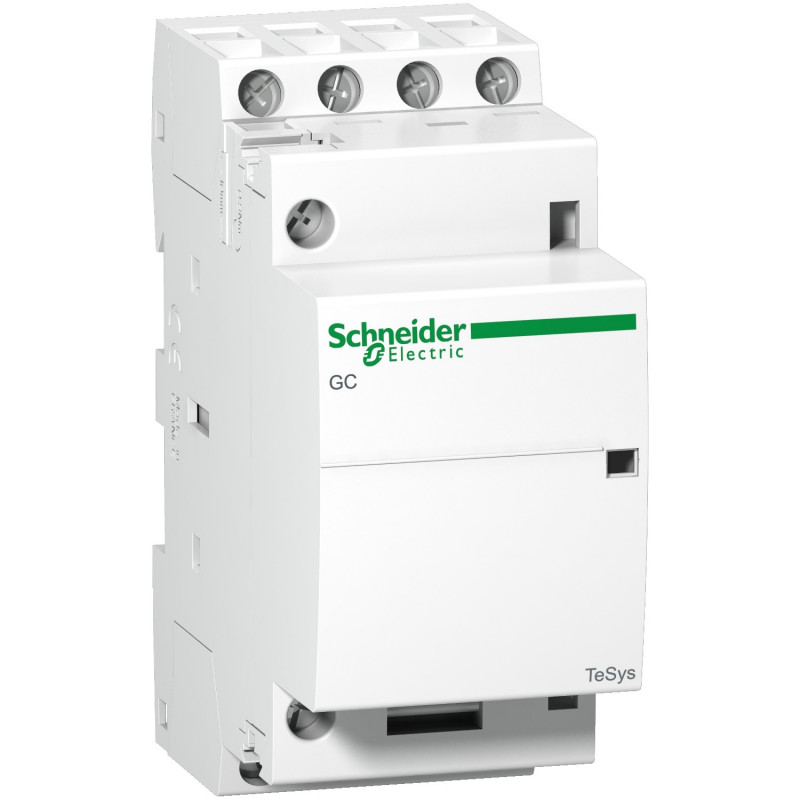

GC2540M5 Schneider - Contacteur tétrapolaire - 4NO - 25A - Bobine 220 à 240Vca - Vis

Schneider
30,83 € HT
Réf. fabricant : GC2540M5 EAN-13 : 3389110641523 3389110641523 Réf. AE : SCHGC2540M5 SCHGC2540M5

Contacteur modulaire 4P - 25A - 4NO - Schneider GC2540M5

Ce contacteur tétrapolaire fabriqué par Schneider Electric (anciennement Télémécanique) appartient à la gamme TeSys GC . Cette gamme de contacteurs modulaires permet la commande de récepteurs monophasés, triphasés ou tétrapolaire jusqu'à 100A.

De calibre 25A, la tension 220 à 240Vca (courant alternatif) du circuit de commande permet à la bobine d'actionner les contacts 4NO (contacts normalement ouverts) du contacteur.

Ce contacteur dispose d'un système de connexion à vis étrier.

Le contacteur modulaire GC2540M5 est fabriqué en France.

Les blocs de contacts auxiliaires compatibles avec le Schneider GC2540M5

  • Bloc auxiliaire 1NO+1NF GAC0521
  • Bloc auxiliaire 2NO GAC0531
  • Bloc auxiliaire 2OF (inverseur) GAC0511
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros


Type de produit :
Contacteur modulaire
Type de connexion :
À vis étrier
Type de contact :
4NO
Gamme :
TeSys
Famille :
TeSys GC
Calibre :
25A
Encombrement (modules de 18mm) :
2 modules
Polarité :
4P
Tension de la bobine :
220V à 240Vca
Pays de fabrication :
France
Garantie :
18 mois
Total
30.83 € HT
37.00 € TTC

Caractéristiques principales du Contacteur modulaire Schneider GC2540M5 :

  • Gamme : TeSys
  • Nom du produit : TeSys GC
  • Type de produit ou équipement : Contacteur modulaire
  • Nom de l'appareil : GC25
  • application du contacteur : ÉclairageCommande moteur (AC-3)Chaleur
  • Complémentaires Catégorie d'emploi : AC-7BAC-7A
  • Description des pôles : 4P
  • power pole contact composition : 4F
  • [Ue] tension assignée d'emploi : <= 250 V CA
  • [Ie] courant assigné d'emploi : 25 A AC-7A8,5 A AC-7B
  • Position de montage : 30°/verticale
  • type de circuit de commande : AC at 50 Hz
  • tension circuit de commande : 220...240 V CA 50 Hz
  • [Uimp] tension assignée de tenue aux chocs : 4 kV
  • [Ith] courant thermique conventionnel : 25 A à <50 °C pour circuit de puissance
  • pouvoir nominal d'enclenchement Irms : 68 A à 400 V CA pour circuit de puissance se conformer à CEI 61095
  • pouvoir assigné de coupure : 68 A à 400 V pour circuit de puissance se conformer à CEI 61095
  • [Icw] courant assigné de courte durée admissible : 200 A à <40 °C - 10 s pour circuit de puissance62 A à <40 °C - 30 s pour circuit de puissance
  • calibre du fusible à associer : 25 A GL à <= 440 V pour circuit de puissance
  • impédance moyenne : 2.5 mOhm - Ith 25 A 50 Hz for power circuit
  • [Ui] tension d'isolement : 500 V se conformer à CEI 61095500 V se conformer à VDE 0110
  • Endurance électrique : AC-7A: 100000 cycleAC-7B: 100000 cycle
  • puissance dissipée par pôle : 1,6 W
  • Type de commande : Contrôle à distance
  • Mode d'installation : Encliquetable
  • Support de montage : Rail DIN
  • Normes : CEI 61095IEC 60947-5
  • mode de raccordement : Télécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 2,5 mm²souple sans extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 2,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câbleTélécommande: borniers à vis-étrier 1 câble(s) 1,5 mm²rigide sans extrémité de câbleTélécommande: borniers à vis-étrier 2 câble(s) 1,5 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²souple sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 1,5 mm²souple avec extrémité de câbleCircuit de puissance: borniers à vis-étrier 1 câble(s) 6 mm²rigide sans extrémité de câbleCircuit de puissance: borniers à vis-étrier 2 câble(s) 4 mm²rigide sans extrémité de câble
  • couple de serrage : Télécommande: 0,8 N.m - sur borniers à vis-étrierCircuit de puissance: 0,8 N.m - sur borniers à vis-étrier
  • Temps de fonctionnement : 10?25 ms ouverture10?30 ms fermeture
  • Endurance mécanique : 1000000 cycle
  • vitesse de commande maxi : 300 cyc/h à <50 °C
  • plage de tension du circuit de commande : Perte de niveau: 0,2 à 0,75 Uc à 50 Hz (à <50 °C)Opérationnel: 0,85?1,1 Uc à 50 Hz (à <50 °C)
  • puissance d'appel en VA : 34 VA 50 Hz (à 20 °C)
  • consommation moyenne au maintien en VA : 4,6 VA 50 Hz (à 20 °C)
  • dissipation thermique : 1,6 W à 50/60 Hz
Type de produit :
Contacteur modulaire
Type de connexion :
À vis étrier
Type de contact :
4NO
Gamme :
TeSys
Famille :
TeSys GC
Calibre :
25A
Encombrement (modules de 18mm) :
2 modules
Polarité :
4P
Tension de la bobine :
220V à 240Vca
Pays de fabrication :
France
Garantie :
18 mois
Fiche technique du produit :
